3000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

3000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI rostfreier Stahl 1.4404

komplett mit M-Schrauben und O-Ringen

Zur Favoritenliste hinzufügen

Varianten

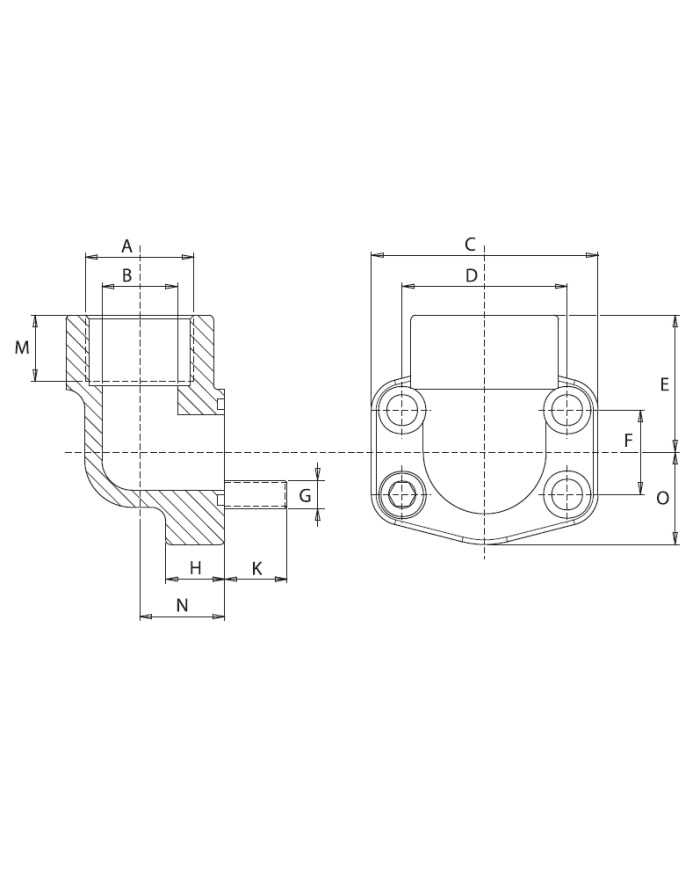

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	K [mm]	M [mm]	O [mm]	O-Ring	G
070 531 608	1	RF-F.S. 600.90°-GAS-M	420	3/4"	19	72	50.8	41	23.8	20	15	22	27	AN214	M10
070 531 612	2	RF-F.S. 602.90°-GAS-M	420	1"	25	82	57.2	50	27.8	24	19	24	34	AN219	M12
070 531 613	3	RF-F.S. 604.90°-GAS-M	420	1 1/4"	31	95	66.6	58	31.8	25	21	25	39	AN222	M14
070 531 616	4	RF-F.S. 606.90°-GAS-M	420	1 1/2"	38	110	79.3	65	36.5	26	25	28	44	AN225	M16

Model Code	RF-F.S. 602.90°-GAS-M
Model Code	RF-F.S. 604.90°-GAS-M
Model Code	RF-F.S. 606.90°-GAS-M
Model Code	RF-F.S. 600.90°-GAS-M
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	1"
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	3/4"
B [mm]	38
B [mm]	19
B [mm]	25
B [mm]	31
C [mm]	82
C [mm]	95
C [mm]	110
C [mm]	72
D [mm]	57.2
D [mm]	66.6
D [mm]	79.3
D [mm]	50.8
E [mm]	41
E [mm]	50
E [mm]	58
E [mm]	65
F [mm]	27.8
F [mm]	31.8
F [mm]	36.5
F [mm]	23.8
H [mm]	25
H [mm]	26
H [mm]	20
H [mm]	24
K [mm]	15
K [mm]	19
K [mm]	21
K [mm]	25
M [mm]	24
M [mm]	25
M [mm]	28
M [mm]	22
O [mm]	27
O [mm]	34
O [mm]	39
O [mm]	44
O-Ring	AN225
O-Ring	AN214
O-Ring	AN219
O-Ring	AN222
G	M12
G	M14
G	M16
G	M10

Download:

Katalog SAE Flansche rostfrei

SAE Flansche - Stahl rostfrei

Download (720.74KB)
