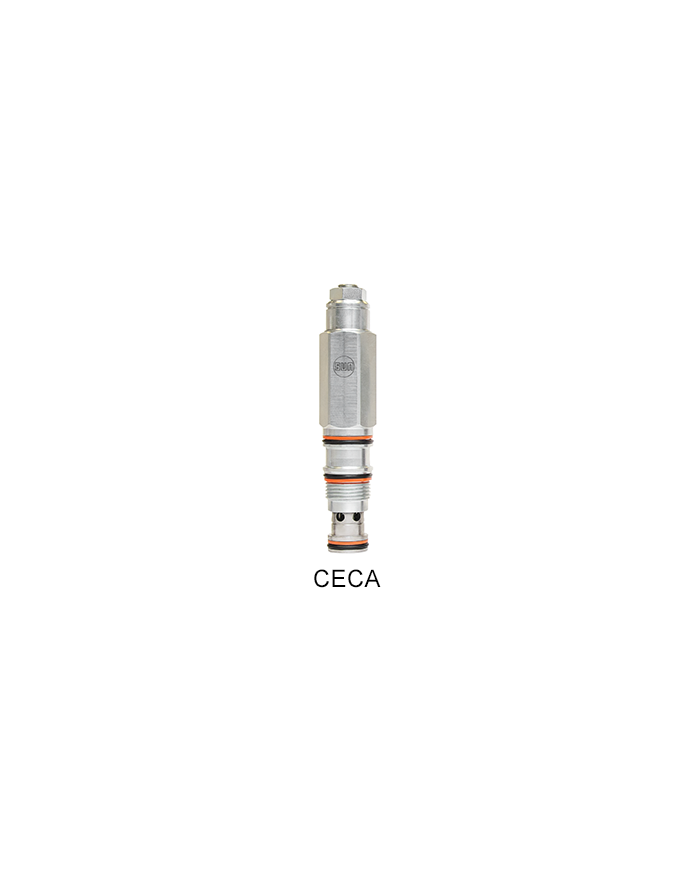

SBV bis 20/40/60 L/Min.
SUN Serie Load Adaptive
Model CExx LAN
Aufsteuerverhältnis 3:1
Einschraubbohrung T-11A
LoadAdaptive™ Senkbremshalteventil, angedrosselt

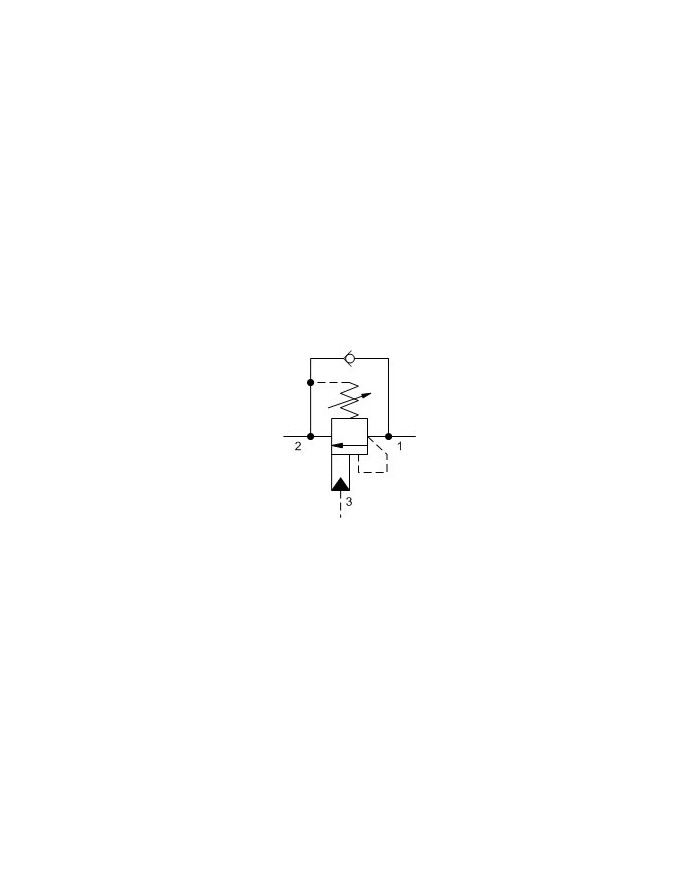

Senkbremshalteventile mit Pilotanschluss steuern voreilende (negative) Lasten beim Absenken. Das integrierte Rückschlagventil erlaubt freien Durchfluss vom Wegeventil an Anschluss 2 zur Last an Anschluss 1. In Bremsrichtung (1 nach 2) drosselt ein direktgesteuertes Druckventil, dessen Öffnungsdruck über den Druck an Anschluss 3 (multipliziert mit dem Aufsteuerverhältnis) reduziert wird, den abfließenden Volumenstrom.
Ein LoadAdaptive™ Senkbremshalteventil hat ein höheres Aufsteuerverhältnis, wenn der Lastdruck die Einstellung des Ventils nicht überschreitet (Die Last bewegt sich noch nicht) und wenn die zu bewegende Last eine positive Last ist (nicht voreilend).

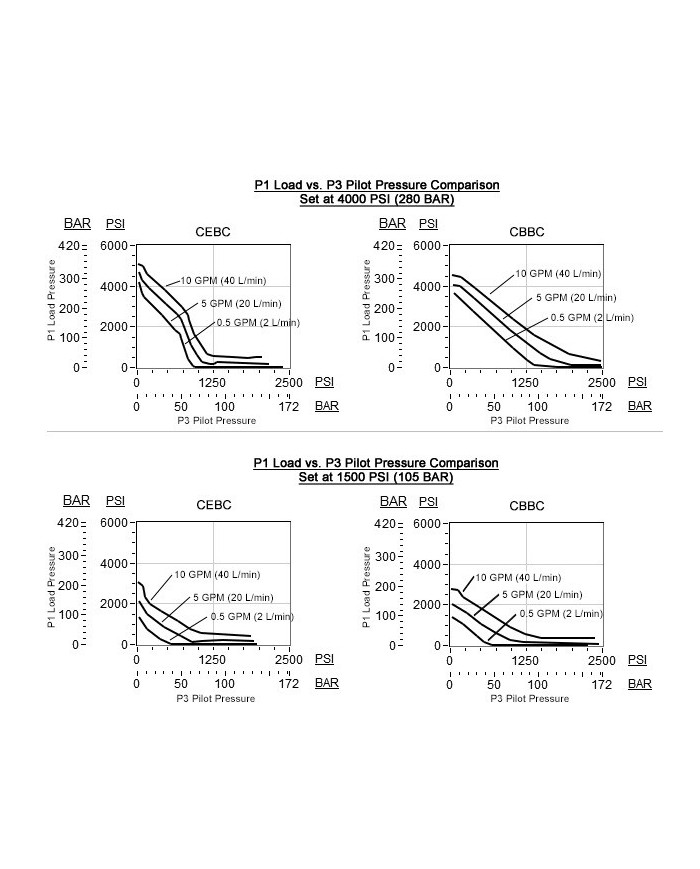

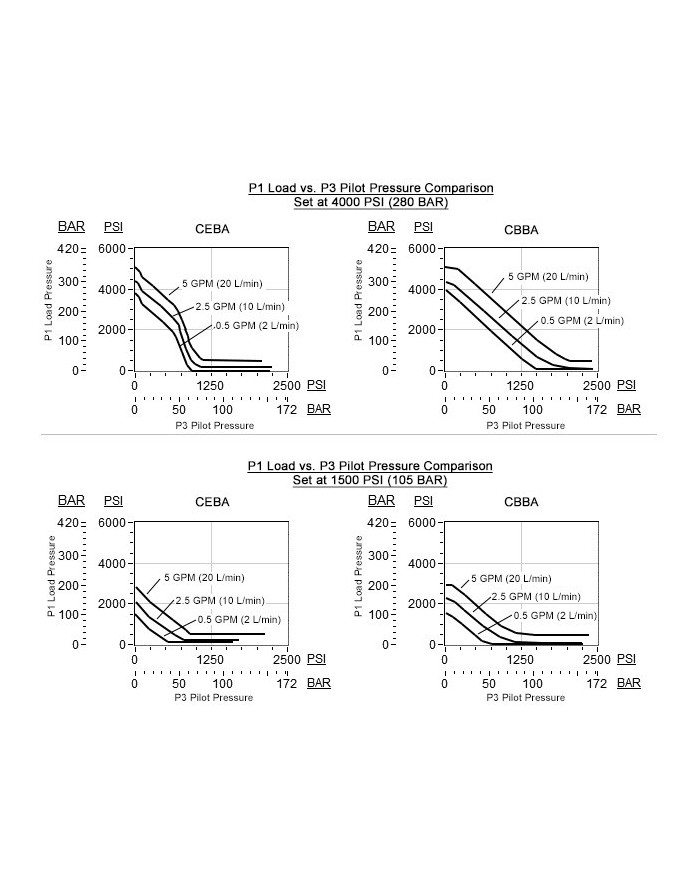

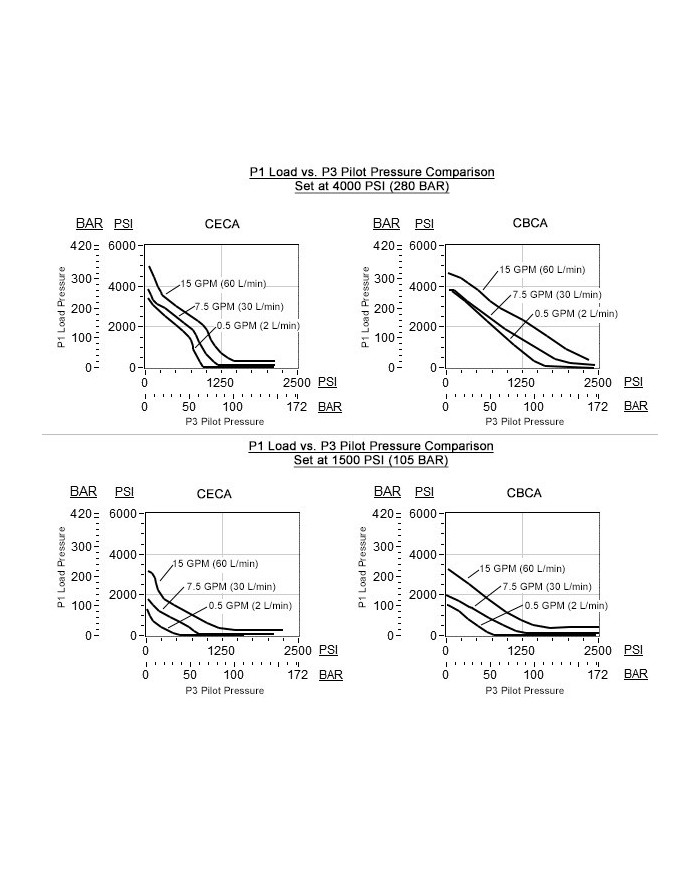

Siehe Diagramme P1-P3 unter den Leistungskurven. Die Kurven P1 (Y Achse) über P3 (X Achse) zeigen die effektive Einstellung P1 des Ventils für verschiedene Durchflüsse in Abhängigkeit vom Aufsteuerdruck P3.
Andere Namen für diese Ventile sind "Bewegungssteuerungsventil" oder "Lasthalteventil".
Einstellung: Standard Spindelverstellung
Preise sind nur für registrierte Nutzer (B2B-Kunden) sichtbar.
Einloggen
kostenlos registrieren
Varianten
| Artikel-Nr. | Variante | Model Code | max. Betriebsdruck [bar] | max. Durchfluss [L/Min] | Aufsteuerverhältnis | Einschraubbohrung | Einstellbereich [bar] |
|---|---|---|---|---|---|---|---|
| 300 410 010 | 1 | CEBA LAN | 280 | 20 | 3:1 | T-11A | 105-280 (mit 0.3bar RSV) |
| 300 415 010 | 2 | CEBC LAN | 280 | 40 | 3:1 | T-11A | 105-280 (mit 0.3bar RSV) |
| 300 411 010 | 3 | CECA LAN | 280 | 60 | 3:1 | T-11A | 105-280 (mit 0.3bar RSV) |
