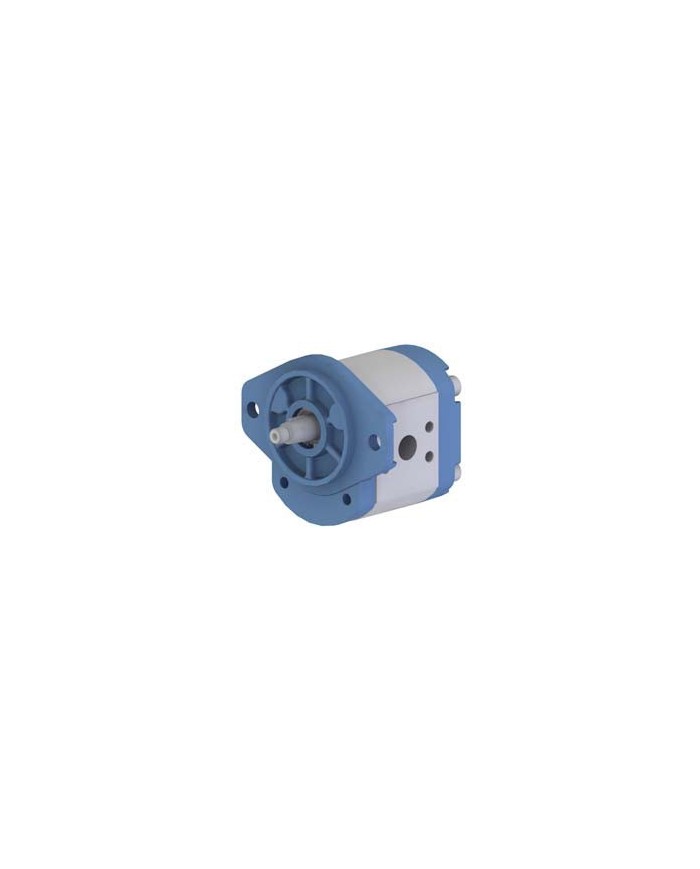

2-Lochfl. SAE B, Welle Zahnprofil SAE B

P_ AAN 2 6_ _ YL 30 A24 ;

2-Loch-Flansch SAE B ;

Welle Zahnprofil SAE B 13T 16/32;

Anschluss Flansch

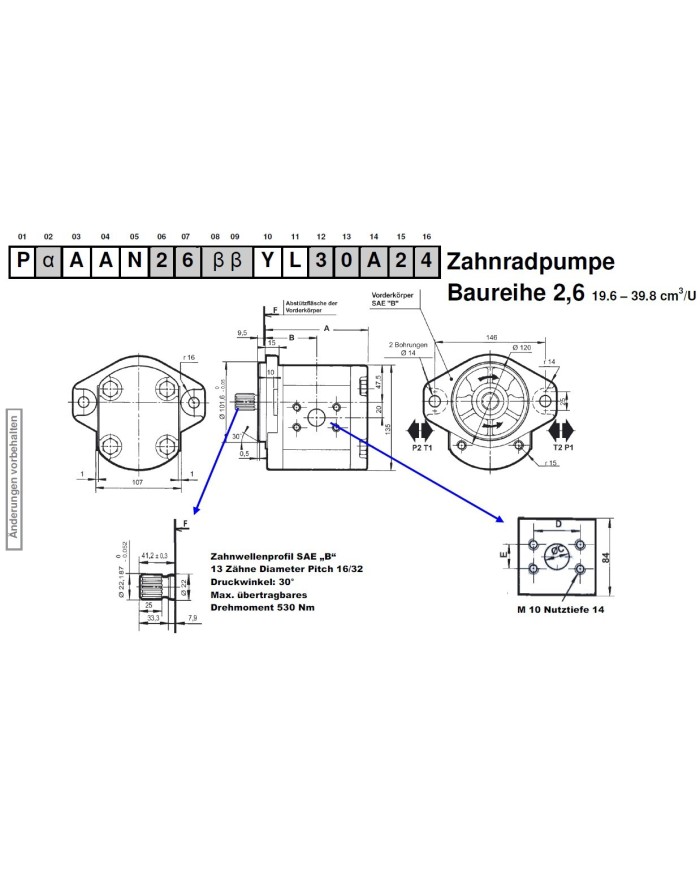

P_ AAN 2 6_ _ YL 30 A24

2-Loch-Flansch SAE B
Abstand 146mm
Zentrierung Ø 101.6mm

Welle Zahnprofil SAE B 13T 16/32
Ø22mm, Länge 33.3mm
Gewinde Ø22.187mm

Anschluss Flansch
M10 Nutztiefe 14mm

Artikel-Nr.	Variante	Model Code	Drehrichtung	Fördervolumen [cm3/U]	Druck [bar]	A [mm]	B [mm]	C [mm] (Saugs./ Drucks.)	D [mm] (Saugs./ Drucks.)	E [mm] (Saugs./ Drucks.)
371 381 815	1	P2 AAN 2630 YL 30 A24	CCW	30.5 cm3	330 bar	138.3	64.5	30.0/22.0	58.7/52.4	30.2/26.2
