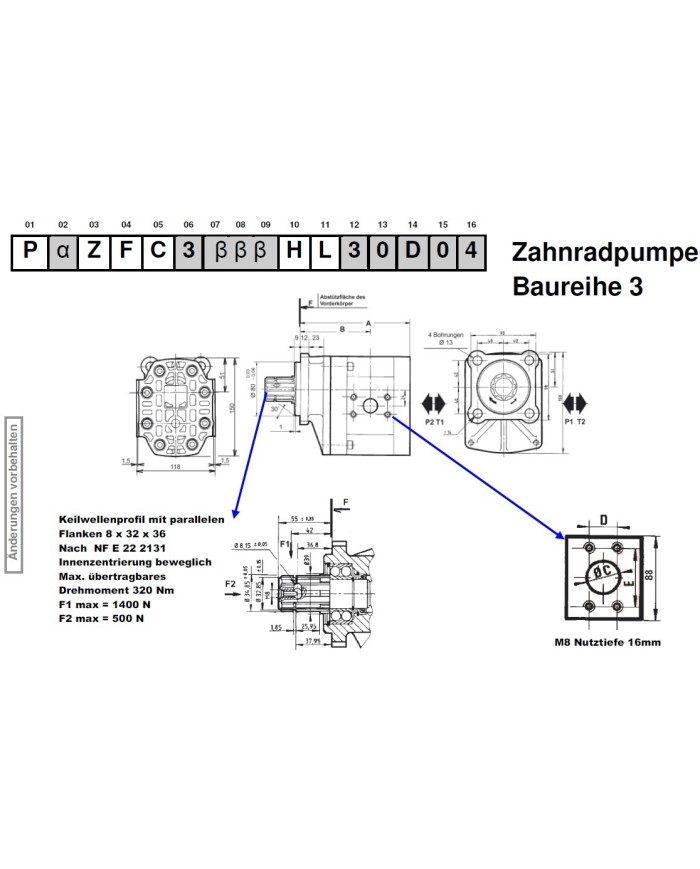

4-Lochflansch, Keilwelle NF E 22 2131

P_ ZFC 3_ _ _ HL 30 D04 ;

4-Loch-Flansch ;

Keilwelle NF E 22 2131;

Anschluss Flansch

P_ ZFC 3_ _ _ HL 30 D04

4-Loch-Flansch
Abstand 80.0x80.0mm
Zentrierung Ø 80.0mm

Keilwelle NF E 22 2131
Keilwellenprofil mit parallelen Flanken 8x32x36

Anschluss Flansch
M8 Nutztiefe 16mm

Artikel-Nr.	Variante	Model Code	Drehrichtung	Fördervolumen [cm3/U]	Druck [bar]	A [mm]	B [mm]	C [mm] (Saugs./ Drucks.)	D [mm] (Saugs./ Drucks.)	E [mm] (Saugs./ Drucks.)
371 492 620	1	P2 ZFC 3071 HL 30 D04	CCW	73.55 cm3	225 bar	216.2	131.2	42.0/22.0	35.6/52.4	69.8/26.2
