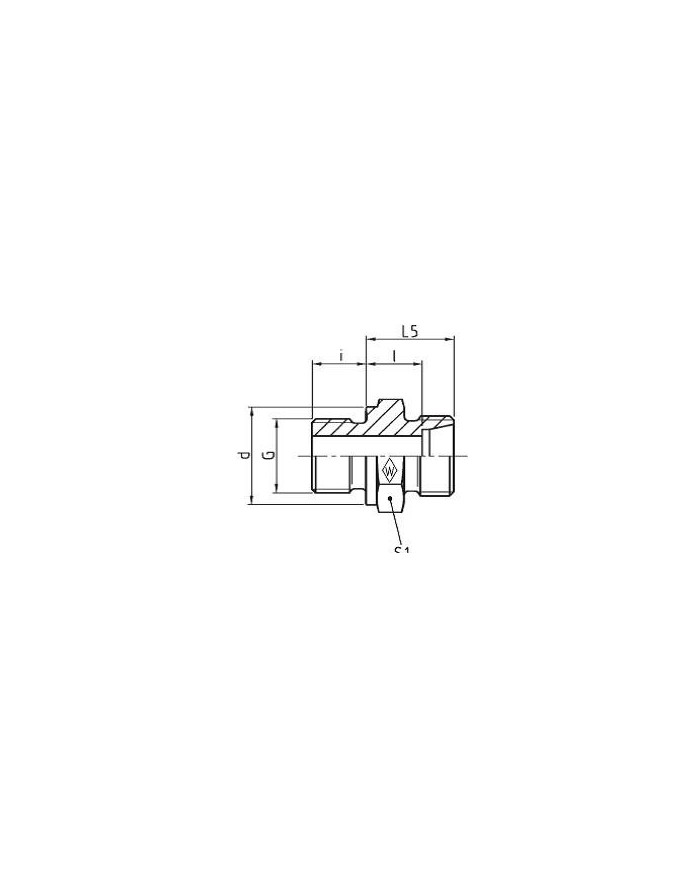

Serie L Gerade-Einschraubstutzen GES - R

Name: Serie L Gerade-Einschraubstutzen GES - R
Brand: ATP Hydraulik Shop
SKU: 333

Einschraubgewinde BSP Dichtkante Form B

Eaton Walterscheid Verschraubungen

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	Gewicht per 100 Stk. [kg]	l [mm]	d [mm]	i [mm]	G	Rohr AD	L5 [mm]	S1 [mm]
041 034 560	1	GES 6 LR	400	1.4	8.5	14	14	1/8A	6	15.5	14
041 034 562	2	GES 6 L/R 1/4	400	2.9	10	18	12	1/4A	6	17	19
041 034 564	3	GES 6 L/R 3/8	400	9.1	11.5	22	12	3/8A	6	18.5	22
041 034 580	4	GES 8 LR	400	2.7	10	18	12	1/4A	8	17	19
041 034 582	5	GES 8 L/R 1/8	400	1.7	9.5	14	8	1/8A	8	16.5	14
041 034 585	6	GES 8 L/R 3/8	400	4.4	11.5	22	12	3/8A	8	18.5	22
041 034 587	7	GES 8 L/R 1/2	400	7.3	12	26	14	1/2A	8	19	27
041 034 600	8	GES 10 L/R	400	2.9	11	18	12	1/4A	10	18	19
041 034 602	9	GES 10 L/R 3/8	400	4.4	12.5	22	12	3/8A	10	19.5	22
041 034 606	10	GES 10 L/R 1/2	400	7.1	13	26	14	1/2A	10	20	27
041 034 620	11	GES 12 LR	400	4.3	12,5	22	12	3/8A	12	19,5	22
041 034 622	12	GES 12 L/R 1/4	400	3.3	12	18	12	1/4A	12	19	19
041 034 624	13	GES 12 L/R 1/2	400	6.7	13	26	14	1/2A	12	20	27
041 034 650	15	GES 15 LR	400	6.7	14	26	14	1/2A	15	21	27
041 034 652	16	GES 15 L/R 3/8	400	5.1	13.5	22	12	3/8A	15	20.5	24
041 034 655	17	GES 15 L/R 3/4	400	11.6	15	32	16	3/4A	15	22	32
041 034 680	18	GES 18 LR	400	7.1	14,5	26	14	1/2A	18	22	27
041 034 682	19	GES 18 L/R 3/8	400					3/8A	18
041 034 684	20	GES 18 L/R 3/4	400	11.1	14.5	32	16	3/4A	18	22	32
041 034 720	21	GES 22 LR	250	10.2	16,5	32	16	3/4A	22	24	32
041 034 721	22	GES 22 L/R 1/2	250	8.7	16.5	26	14	1/2A	22	24	32
041 034 780	23	GES 28 LR	250	16.8	17,5	39	18	1A	28	25	41
041 034 782	24	GES 28 L/R 3/4	250	14.3	17.5	32	16	3/4A	28	25	41
041 034 850	25	GES 35 LR	250	27.6	17,5	49	20	1/4A	35	28	50
041 034 851	26	GES 35 L/R1	250						35
041 034 920	27	GES 42 LR	250	35.2	19	55	22	1 1/2A	42	30	55

Model Code	GES 15 LR
Model Code	GES 10 L/R
Model Code	GES 22 L/R 1/2
Model Code	GES 6 L/R 1/4
Model Code	GES 15 L/R 3/8
Model Code	GES 10 L/R 3/8
Model Code	GES 28 LR
Model Code	GES 6 L/R 3/8
Model Code	GES 15 L/R 3/4
Model Code	GES 10 L/R 1/2
Model Code	GES 28 L/R 3/4
Model Code	GES 8 LR
Model Code	GES 18 LR
Model Code	GES 12 LR
Model Code	GES 35 LR
Model Code	GES 8 L/R 1/8
Model Code	GES 18 L/R 3/8
Model Code	GES 12 L/R 1/4
Model Code	GES 35 L/R1
Model Code	GES 8 L/R 3/8
Model Code	GES 18 L/R 3/4
Model Code	GES 12 L/R 1/2
Model Code	GES 42 LR
Model Code	GES 8 L/R 1/2
Model Code	GES 22 LR
Model Code	GES 6 LR
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
Gewicht per 100 Stk. [kg]	2.7
Gewicht per 100 Stk. [kg]	11.6
Gewicht per 100 Stk. [kg]	7.1
Gewicht per 100 Stk. [kg]	14.3
Gewicht per 100 Stk. [kg]	1.7
Gewicht per 100 Stk. [kg]	7.1
Gewicht per 100 Stk. [kg]	4.3
Gewicht per 100 Stk. [kg]	27.6
Gewicht per 100 Stk. [kg]	4.4
Gewicht per 100 Stk. [kg]	3.3
Gewicht per 100 Stk. [kg]	7.3
Gewicht per 100 Stk. [kg]	11.1
Gewicht per 100 Stk. [kg]	1.4
Gewicht per 100 Stk. [kg]	6.7
Gewicht per 100 Stk. [kg]	35.2
Gewicht per 100 Stk. [kg]	2.9
Gewicht per 100 Stk. [kg]	10.2
Gewicht per 100 Stk. [kg]	2.9
Gewicht per 100 Stk. [kg]	6.7
Gewicht per 100 Stk. [kg]	4.4
Gewicht per 100 Stk. [kg]	8.7
Gewicht per 100 Stk. [kg]	9.1
Gewicht per 100 Stk. [kg]	5.1
Gewicht per 100 Stk. [kg]	16.8
l [mm]	16.5
l [mm]	13.5
l [mm]	8.5
l [mm]	12.5
l [mm]	17,5
l [mm]	15
l [mm]	10
l [mm]	13
l [mm]	17.5
l [mm]	10
l [mm]	14,5
l [mm]	11.5
l [mm]	12,5
l [mm]	17,5
l [mm]	9.5
l [mm]	12
l [mm]	11.5
l [mm]	14.5
l [mm]	13
l [mm]	19
l [mm]	12
l [mm]	16,5
l [mm]	14
l [mm]	11
d [mm]	14
d [mm]	26
d [mm]	18
d [mm]	26
d [mm]	18
d [mm]	22
d [mm]	22
d [mm]	39
d [mm]	22
d [mm]	32
d [mm]	26
d [mm]	32
d [mm]	18
d [mm]	26
d [mm]	22
d [mm]	49
d [mm]	14
d [mm]	18
d [mm]	22
d [mm]	32
d [mm]	26
d [mm]	55
d [mm]	26
d [mm]	32
i [mm]	12
i [mm]	14
i [mm]	16
i [mm]	14
i [mm]	12
i [mm]	22
i [mm]	14
i [mm]	16
i [mm]	14
i [mm]	12
i [mm]	12
i [mm]	14
i [mm]	12
i [mm]	12
i [mm]	12
i [mm]	18
i [mm]	16
i [mm]	8
i [mm]	14
i [mm]	16
i [mm]	14
i [mm]	12
i [mm]	12
i [mm]	20
G	3/8A
G	1/4A
G	1/8A
G	3/8A
G	1/4A
G	3/8A
G	3/4A
G	1/2A
G	1 1/2A
G	1/2A
G	3/4A
G	1/8A
G	1/2A
G	1/4A
G	1/2A
G	1/4A
G	3/8A
G	3/8A
G	1A
G	3/8A
G	3/4A
G	1/2A
G	3/4A
G	1/4A
G	1/2A
Rohr AD	22
Rohr AD	6
Rohr AD	15
Rohr AD	10
Rohr AD	22
Rohr AD	6
Rohr AD	15
Rohr AD	10
Rohr AD	28
Rohr AD	6
Rohr AD	15
Rohr AD	10
Rohr AD	28
Rohr AD	8
Rohr AD	18
Rohr AD	12
Rohr AD	35
Rohr AD	8
Rohr AD	18
Rohr AD	12
Rohr AD	35
Rohr AD	8
Rohr AD	18
Rohr AD	12
Rohr AD	42
Rohr AD	8
L5 [mm]	18
L5 [mm]	24
L5 [mm]	17
L5 [mm]	20.5
L5 [mm]	19.5
L5 [mm]	25
L5 [mm]	18.5
L5 [mm]	22
L5 [mm]	20
L5 [mm]	25
L5 [mm]	17
L5 [mm]	22
L5 [mm]	19,5
L5 [mm]	28
L5 [mm]	16.5
L5 [mm]	19
L5 [mm]	18.5
L5 [mm]	22
L5 [mm]	20
L5 [mm]	30
L5 [mm]	19
L5 [mm]	24
L5 [mm]	15.5
L5 [mm]	21
S1 [mm]	50
S1 [mm]	14
S1 [mm]	19
S1 [mm]	22
S1 [mm]	32
S1 [mm]	27
S1 [mm]	55
S1 [mm]	27
S1 [mm]	32
S1 [mm]	14
S1 [mm]	27
S1 [mm]	19
S1 [mm]	32
S1 [mm]	19
S1 [mm]	24
S1 [mm]	22
S1 [mm]	41
S1 [mm]	22
S1 [mm]	32
S1 [mm]	27
S1 [mm]	41
S1 [mm]	19
S1 [mm]	27
S1 [mm]	22
