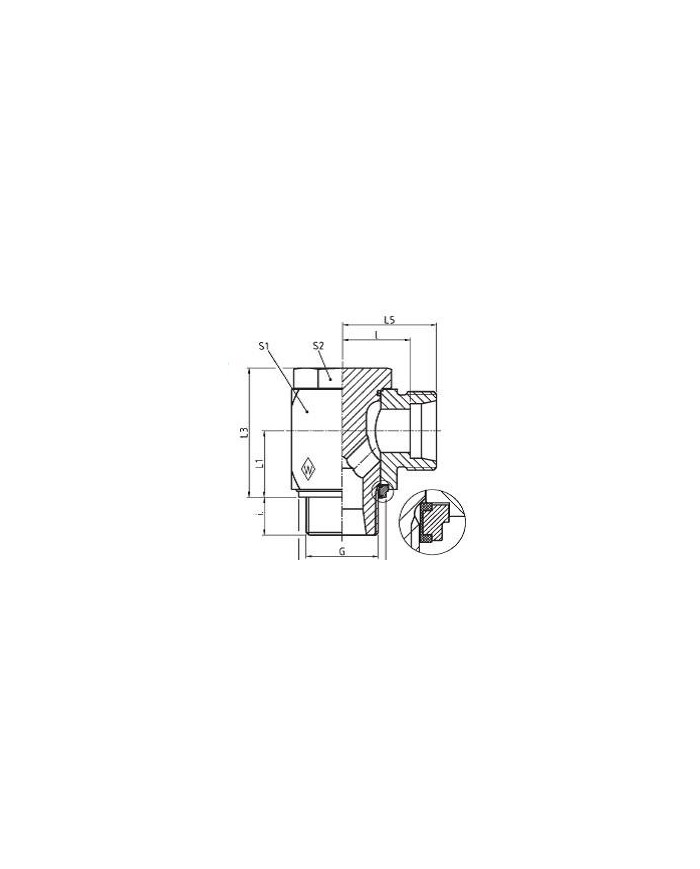

Serie L Winkel-Schwenkstutzen RSWS - R-WD

Zum Vergrössern anklicken

Serie L Winkel-Schwenkstutzen RSWS - R-WD

Vorheriges Produkt

Serie S Winkel-Schwenkstutzen RSWS - R

Serie S Winkel-Schwenkstutzen RSWS - R

Nächstes Produkt

Serie S Winkel-Schwenkstutzen RSWS - R-WD

Serie S Winkel-Schwenkstutzen RSWS - R-WD

Serie L Winkel-Schwenkstutzen RSWS - R-WD

Einschraubgewinde BSP (zylindrisch), Abdichtung Elastomer

Eaton Walterscheid Verschraubungen

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	l [mm]	i [mm]	G ["]	Rohr AD	L1 [mm]	L3 [mm]	L5 [mm]	S1 [mm]	S2 [mm]
041 220 565	1	RSWS 6 LR-WD	500 bar	13	8	1/8 A	6	10	21	20	14	14
041 220 601	2	RSWS 10 LR-WD	500 bar	15	10	1/4 A	10	13.5	27	22	19	19
041 220 625	3	RSWS 12 LR-WD	400 bar	17.5	10	3/8 A	12	16	32.5	24.5	24	22
041 220 655	4	RSWS 15 LR-WD	400 bar	21	14	1/2 A	15	19.5	43	28	30	27
041 220 681	5	RSWS 18 LR-WD	400 bar	20.5	12	1/2 A	18	21.5	43	28	30	27
041 220 725	6	RSWS 22 LR-WD	250 bar	27	16	3/4 A	22	24	48	34.5	36	32
041 220 782	7	RSWS 28 LR-WD	250 bar	31.5	18	1 A	28	30.5	59	39	46	41
036 240 581	8	RSWS 8 LR-WD	500 bar	14	10	1/4 A	8	13.5	27	21	19	19

Model Code	RSWS 18 LR-WD
Model Code	RSWS 22 LR-WD
Model Code	RSWS 28 LR-WD
Model Code	RSWS 6 LR-WD
Model Code	RSWS 8 LR-WD
Model Code	RSWS 10 LR-WD
Model Code	RSWS 12 LR-WD
Model Code	RSWS 15 LR-WD
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	250 bar
l [mm]	31.5
l [mm]	13
l [mm]	14
l [mm]	15
l [mm]	17.5
l [mm]	21
l [mm]	20.5
l [mm]	27
i [mm]	14
i [mm]	12
i [mm]	16
i [mm]	18
i [mm]	8
i [mm]	10
i [mm]	10
i [mm]	10
G ["]	3/8 A
G ["]	1/2 A
G ["]	1/2 A
G ["]	3/4 A
G ["]	1 A
G ["]	1/8 A
G ["]	1/4 A
G ["]	1/4 A
Rohr AD	8
Rohr AD	10
Rohr AD	12
Rohr AD	15
Rohr AD	18
Rohr AD	22
Rohr AD	28
Rohr AD	6
L1 [mm]	30.5
L1 [mm]	10
L1 [mm]	13.5
L1 [mm]	13.5
L1 [mm]	16
L1 [mm]	19.5
L1 [mm]	21.5
L1 [mm]	24
L3 [mm]	43
L3 [mm]	48
L3 [mm]	59
L3 [mm]	21
L3 [mm]	27
L3 [mm]	27
L3 [mm]	32.5
L3 [mm]	43
L5 [mm]	28
L5 [mm]	34.5
L5 [mm]	39
L5 [mm]	20
L5 [mm]	21
L5 [mm]	22
L5 [mm]	24.5
L5 [mm]	28
S1 [mm]	19
S1 [mm]	19
S1 [mm]	24
S1 [mm]	30
S1 [mm]	30
S1 [mm]	36
S1 [mm]	46
S1 [mm]	14
S2 [mm]	27
S2 [mm]	27
S2 [mm]	32
S2 [mm]	41
S2 [mm]	14
S2 [mm]	19
S2 [mm]	19
S2 [mm]	22
