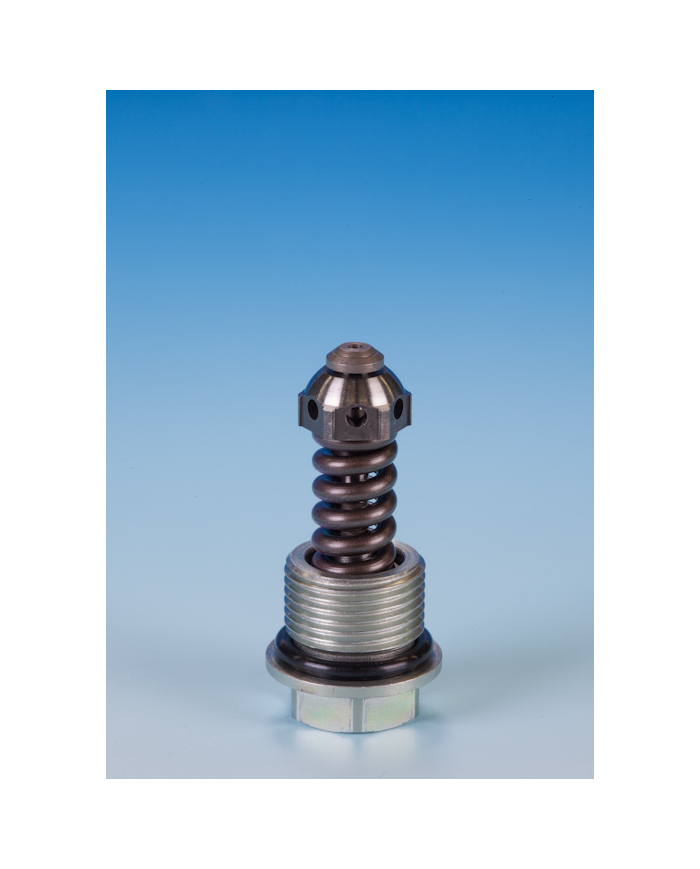

Druckbegrenzungs- und Nachsaugventil
Antikavitationsventil, direkt gesteuert, Sitzventil
Max. Betriebsdruck: 420 bar
Leckage: 1.00cc/min. - 80% des nominalen Sollwerts
Temperaturbereich: -30°C bis +110°C
Druckmedium: Hydraulikflüssigkeit auf Mineraloelbasis mit Schmiereigenschaften einer Viskosität von 7.4-420 cSt

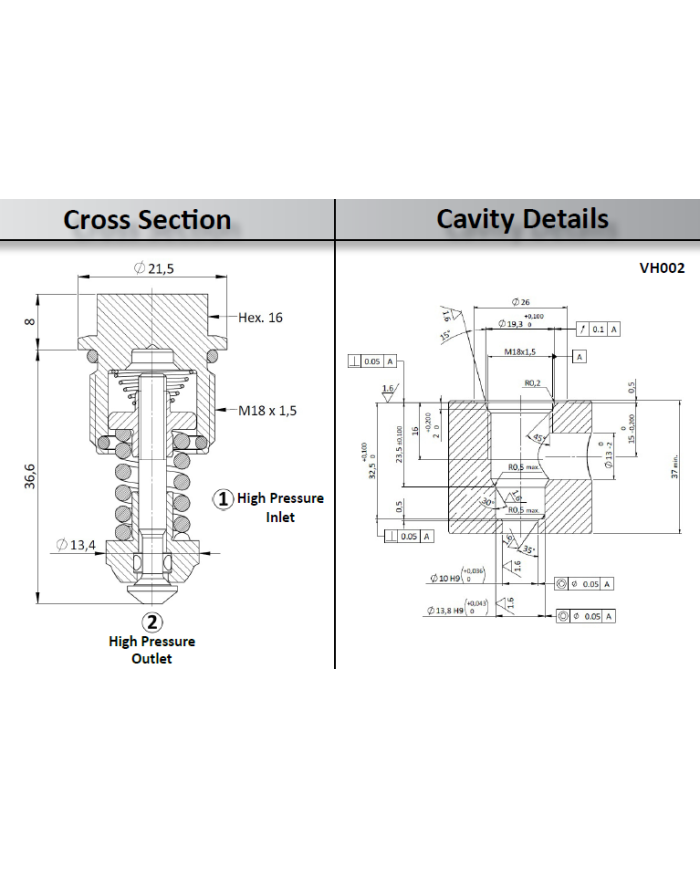

Dieses Modell kombiniert in einer kompakten Einsteckpatrone die typische Funktion eines Druckbegrenzungsventil und der Anti-Kavitation durch das Rückschlagventil.
In der Druckbegrenzungsfunktion ist das seitliche Nasen-Auslassventil mit sehr geringem Druckanstieg dank der intelligenten Abweiserausführung.

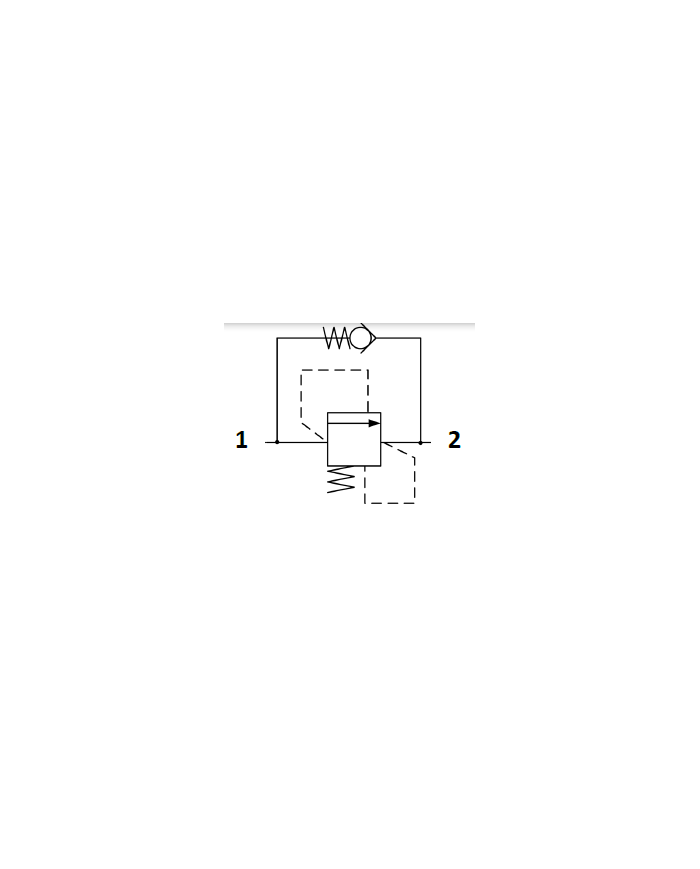

Wenn der Druck am Eingang (1) den Einstelldruck erreicht, beginnt das Ventil zum Tank (2) zu öffnen.
Die freie Rückströmungsfunktion erlaubt eine sehr leichte Vorspannung des Durchflusses von der Nase zur Seite (von 2 zu 1).
Die Außenflächen sind verzinkt und korrosionsbeständig.
Die Ventilteile sind aus hochfestem Stahl gefertigt
Preise sind nur für registrierte Nutzer (B2B-Kunden) sichtbar.
Einloggen
kostenlos registrieren
Varianten
| Artikel-Nr. | Variante | max. Betriebsdruck [bar] | max. Durchfluss [L/Min] | Ausgangs-Drehmoment (kont.) [Nm] | Einschraubbohrung | Einstellbereich [bar] |
|---|---|---|---|---|---|---|
| 540 100 607 | 2 | 70 | 60 | 35-40 | M18x1.5 | 20-70 |
| 540 100 610 | 4 | 100 | 60 | 35-40 | M18x1.5 | 71-130 |
| 540 100 625 | 5 | 250 | 60 | 35-40 | M18x1.5 | 211-280 |
| 540 100 604 | 1 | 35 | 60 | 35-40 | M18x1.5 | 20-70 |
| 540 100 608 | 3 | 80 | 60 | 35-40 | M18x1.5 | 71-130 |
| 540 100 628 | 6 | 280 | 60 | 35-40 | M18x1.5 | 211-280 |
| 540 100 633 | 7 | 330 | 60 | 35-40 | M18x1.5 | 281-350 |
| 540 100 635 | 8 | 350 | 60 | 35-40 | M18x1.5 | 281-350 |
| 540 100 642 | 9 | 420 | 60 | 35-40 | M18x1.5 | 351-420 |
