NG06 - 40 L/Min.

2-Wege Druckwaage

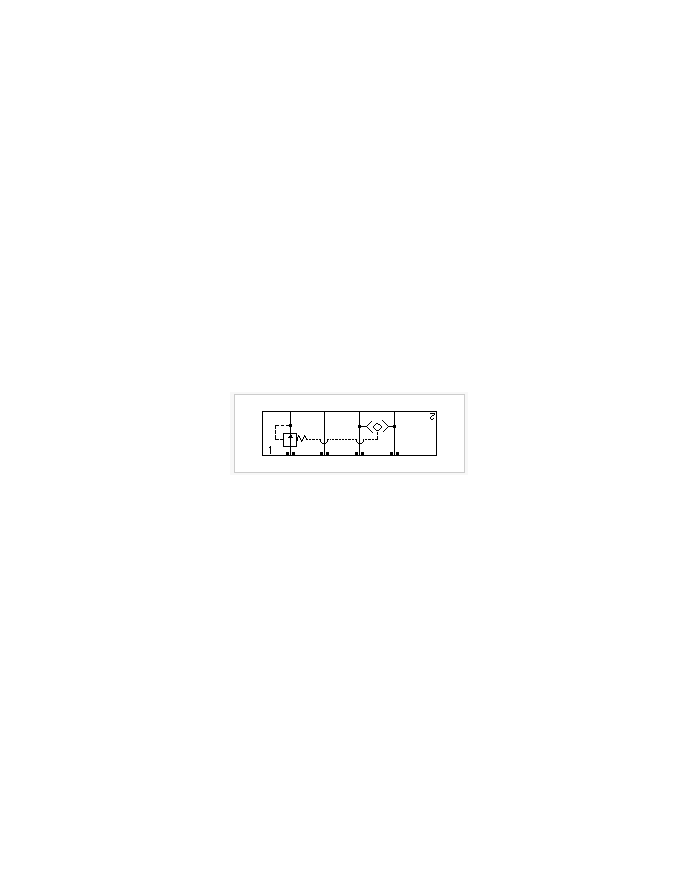

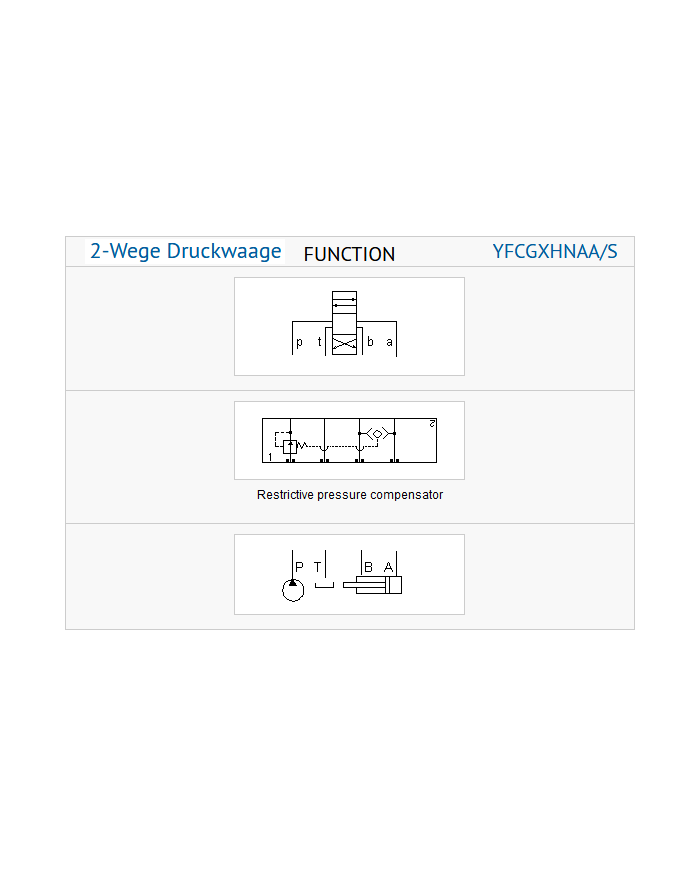

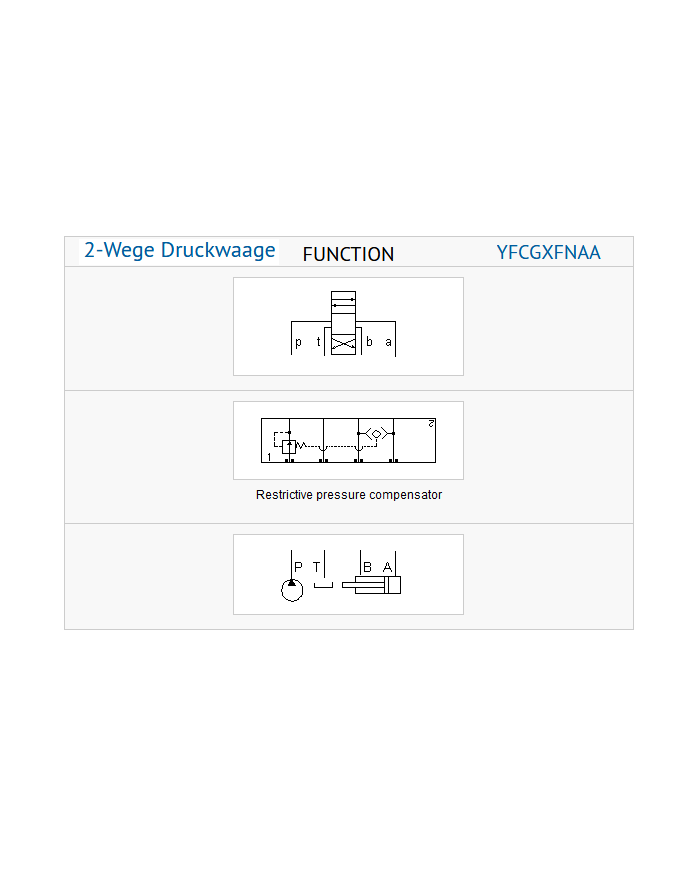

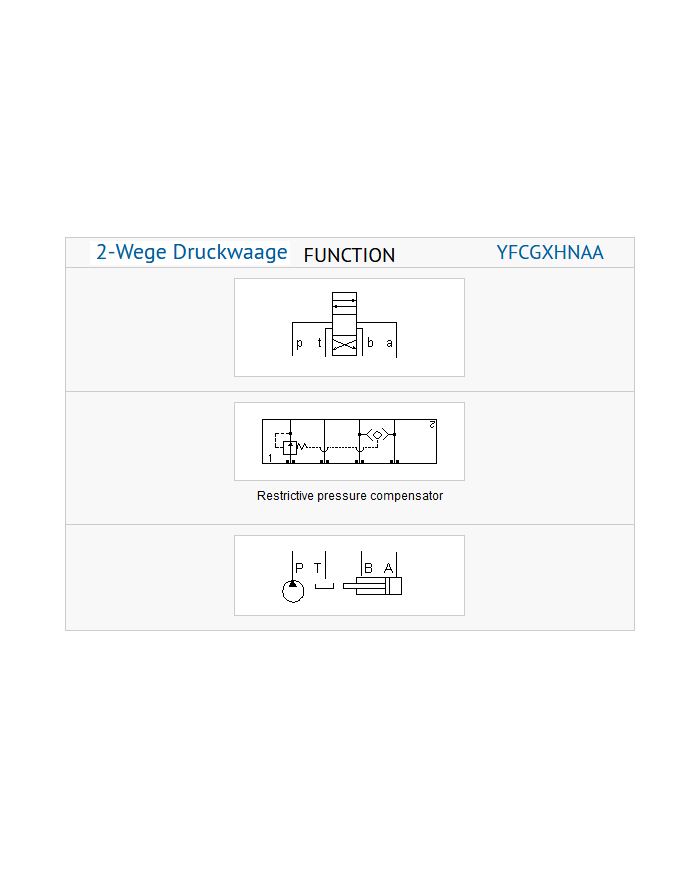

Diese Ventilkombination beinhaltet eine in Ruhestellung geöffnete 2-Wege Druckwaage im Anschluss P und ein Wechselventil, das den höheren Lastdruck der beiden Arbeitsanschlüsse misst. Sie hat die Funktion, die Druckdifferenz über das Wegeventil konstant zu halten und hohe Strömungskräfte am Ventilschieber zu eliminieren. Man erreicht das durch Drosselung des Zulaufes in P. Die daraus resultierende, gleich bleibende Druckdifferenz macht aus dem Proportional Wegeventil einen Proportional Stromregler.

• Diese Ventilkombination kommt als Druckwaage in Mehrfach-LS Systemen oder bei druckgeregelten Pumpen zum Einsatz.
• Die Druckdifferenz der Blende (Proportional Wegeventil) ändert sich mit dem Durchfluss und Systemdruck. Sie ist ohne Durchfluss am größten und reduziert sich bei ansteigendem Volumenstrom.
• Eine andere Bezeichnung für diese Ventileinheit ist Hydrostat.



Verstellung: nicht einstellbar
Primary Cartridge A: A (mit LPDC primary cartridge Regelelement, in Ruhestellung offen (2-Wege-Druckwaage)

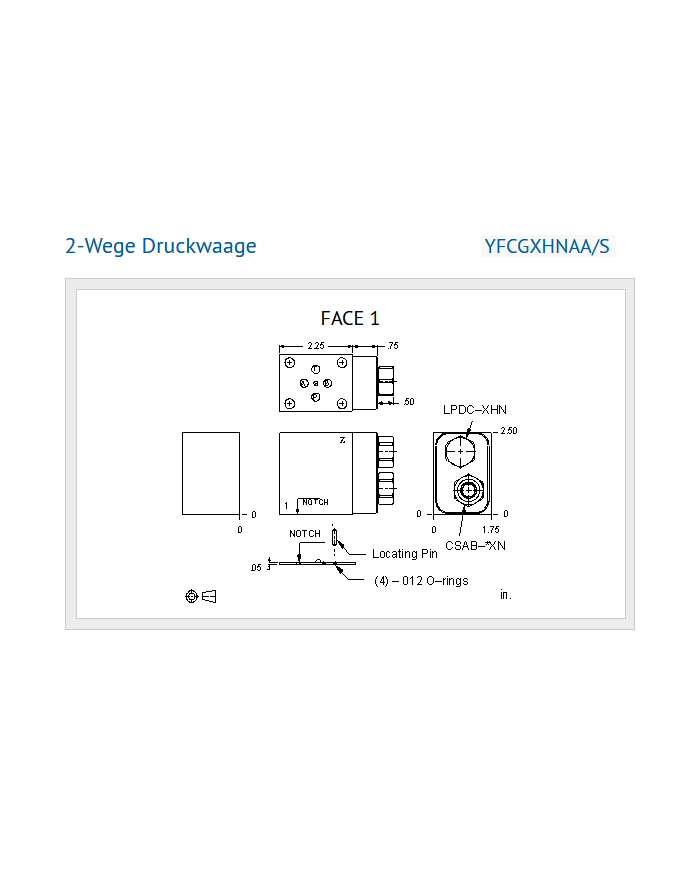

Gehäusetyp: Sandwich
Gehäuseeigenschaften: Zulaufregelung in P
