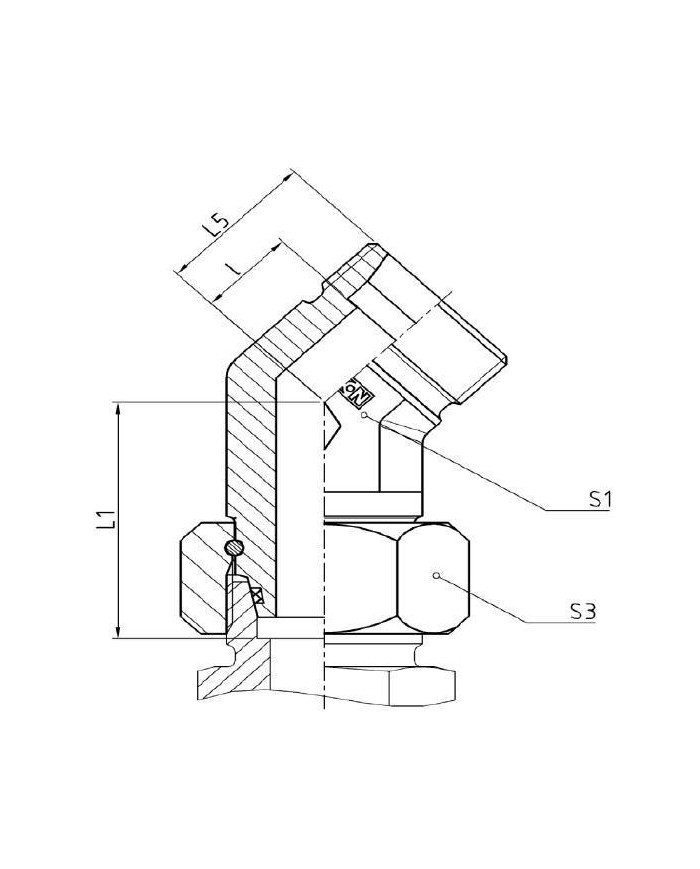

Serie L Einstellbare Winkel-Stutzen 45°

Zum Vergrössern anklicken

Serie L Einstellbare Winkel-Stutzen 45°

Serie L Winkel-Stutzen EWSD-45

Einstellbare Winkel-Stutzen 45°

mit Dichtkegel und O-Ring NBR (z.B. Perbunan).

Eaton Walterscheid Verschraubungen.

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	l [mm]	Rohr AD	L1 [mm]	L5 [mm]	S1 [mm]	S3 [mm]
041 295 560	1	EWSD-45 6L	500 bar	9	6	26	16	14	17
041 295 580	2	EWSD-45 8L	500 bar	12	8	27.5	19	14	17
041 295 600	3	EWSD-45 10L	500 bar	12	10	29	19	19	19
041 295 620	4	EWSD-45 12L	400 bar	14	12	29.5	21	19	22
041 295 650	5	EWSD-45 15L	400 bar	17	15	32.5	24	22	27
041 295 680	6	EWSD-45 18L	400 bar	16.5	18	35.5	24	27	32
041 295 720	7	EWSD-45 22L	250 bar	18.5	22	38.5	26.5	30	36
041 295 780	8	EWSD-45 28L	250 bar	23	28	41.5	30.5	36	46
041 295 850	9	EWSD-45 35L	250 bar	26.5	35	51	37	50	50
041 295 920	10	EWSD-45 42L	250 bar	26	42	56	37	50	60

Model Code	EWSD-45 18L
Model Code	EWSD-45 22L
Model Code	EWSD-45 6L
Model Code	EWSD-45 28L
Model Code	EWSD-45 8L
Model Code	EWSD-45 35L
Model Code	EWSD-45 10L
Model Code	EWSD-45 42L
Model Code	EWSD-45 12L
Model Code	EWSD-45 15L
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	500 bar
l [mm]	16.5
l [mm]	18.5
l [mm]	9
l [mm]	23
l [mm]	12
l [mm]	26.5
l [mm]	12
l [mm]	26
l [mm]	14
l [mm]	17
Rohr AD	35
Rohr AD	10
Rohr AD	42
Rohr AD	12
Rohr AD	15
Rohr AD	18
Rohr AD	22
Rohr AD	6
Rohr AD	28
Rohr AD	8
L1 [mm]	26
L1 [mm]	41.5
L1 [mm]	27.5
L1 [mm]	51
L1 [mm]	29
L1 [mm]	56
L1 [mm]	29.5
L1 [mm]	32.5
L1 [mm]	35.5
L1 [mm]	38.5
L5 [mm]	30.5
L5 [mm]	19
L5 [mm]	37
L5 [mm]	19
L5 [mm]	37
L5 [mm]	21
L5 [mm]	24
L5 [mm]	24
L5 [mm]	26.5
L5 [mm]	16
S1 [mm]	22
S1 [mm]	27
S1 [mm]	30
S1 [mm]	14
S1 [mm]	36
S1 [mm]	14
S1 [mm]	50
S1 [mm]	19
S1 [mm]	50
S1 [mm]	19
S3 [mm]	60
S3 [mm]	22
S3 [mm]	27
S3 [mm]	32
S3 [mm]	36
S3 [mm]	17
S3 [mm]	46
S3 [mm]	17
S3 [mm]	50
S3 [mm]	19

Download:

Eaton Walterscheid EWSD-45_EN

Winkelverschraubungen EWSD-45

Download (2.4MB)
