120 L/Min.

FLeX Serie 3/2-Wege, direkt gesteuert, proportional , Vorzugsstromregler, Stromregelfunktion Ventil

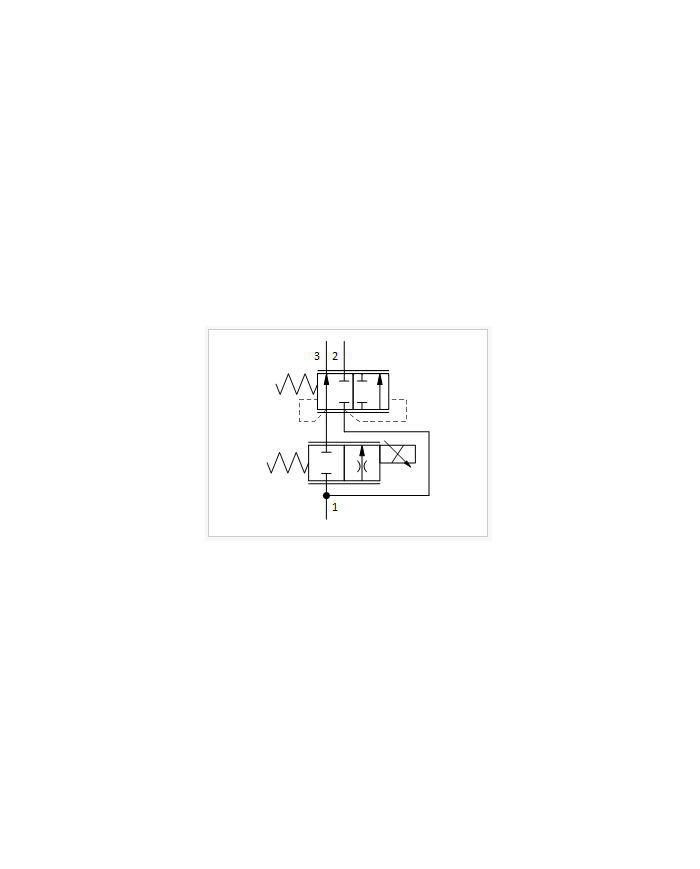

Das Ventil ist ein elektroproportionaler Vorzugsvolumenstromregler. In Ruhestellung ist das Ventil geschlossen und der Restölvolumenstrom ist belastbar. Der Eingangsvolumenstrom an Anschluss 1 wird auf den gewünschten Wert an Anschluss 3 reduziert. Übersteigt der Eingangsvolumenstrom den Sollwert wird der überschüssige Volumenstrom zu Anschluss 2 geleitet. Die druckkompensierte Volumenstromregelung bietet auch bei Anwendungen mit starken Druckschwankungen eine genaue Volumenstromregelung. Bei gesperrten Anschluss 2 kann das Ventil auch als elektroproportionaler 2-Wege-Stromregler von Anschluss 1 nach 3 eingesetzt werden.

• Das zum Patent angemeldete Ventildesign verwendet einen Zugmagneten. Dadurch reagiert der Steuerkolben weniger empfindlich auf Strömungskräfte und der Wirkungsgrad wird erhöht, da zur genauen Volumenstromregelung weniger Leistung benötigt wird.
• Proportionalventile der Flex Serie sind mit SUNs Mobilverstärker XMD kompatibel.
• Konstruiert und getestet für 10 Millionen Schaltzyklen.
• Erfüllt den neuen NFPA Teststandard T2.6.1 R2014 für Ermüdungs- und Berstdrücke.
• Mit Strömungssimulation (CFD) optimierte Durchflussgeometrie
• Alle Ventilkonfigurationen sind in der Standardausführung Zink-Nickel beschichtet und bestehen den 1000 Stunden Salz Nebel Sprühtest.
• Das Ventil kann mit den High-Power- und den Explosionsgeschützten-Spulen aus SUNs Flex Serie genutzt werden.
• Es ist eine große Auswahl an Magnetspulen mit unterschiedlichen Steckverbindungen und Versorgungsspannungen, sowie mit und ohne Löschdiode, verfügbar. Beachten Sie bitte den Bereich KONFIGURATION.
• Es sind Steckerverbindungen mit der höchsten Schutzart IP69K verfügbar (siehe separate Datenblätter der Spulen).
• Der Vorzugs- und der Restölvolumenstrom können mit bis zum Systemdruck belastet werden.
• Für eine optimale Ventileinstellung sollte ein Verstärker mit Stromregelung und einstellbarem Dither (80 – 250 Hz) verwendet werden.
• Erst wenn die Bedingungen für den Vorzugsvolumenstrom erfüllt sind, ist er Restölvolumenstrom verfügbar.
• Druck an Anschluss 2 (Restölvolumenstrom) darf den Druck von Anschluss 3 (Vorzugsvolumenstrom) überschreiten.
• Wird der Vorzugsvolumenstrom vollständig blockiert, steigt der Druckverlust zum Restölvolumenstrom langsam an. Um den Druckverlust zum Restölvolumenstrom gering zu halten, muss eine Leckage am Vorzugsvolumenstrom vorgesehen werden.
• Der Vorzugsvolumenstrom bleibt unabhängig vom Eingangsvolumenstrom relativ konstant.
• Anschluss 3 sollte über eine Blende entlastet werden. Der Volumenstrom sollte höher sein als die angegebene Ventilleckage.
• Die schwimmende Bauweise der SUN Einschraubventile kompensiert größere Fertigungs- und Formtoleranzen der Einschraubbohrungen und überhöhte Anzugmomente.



Zubehör:
Low-Power-Spulen SUN Hydraulics der Serie 740
High-Power-Spulen SUN Hydraulics der Serie 740
Explosionsgeschützte Spulen SUN Hydraulics der Serie 747 (demnächst online)
Elektrohydraulischer Bluetooth Verstärker XMD
