Endausgleich - hohe Genauigkeit

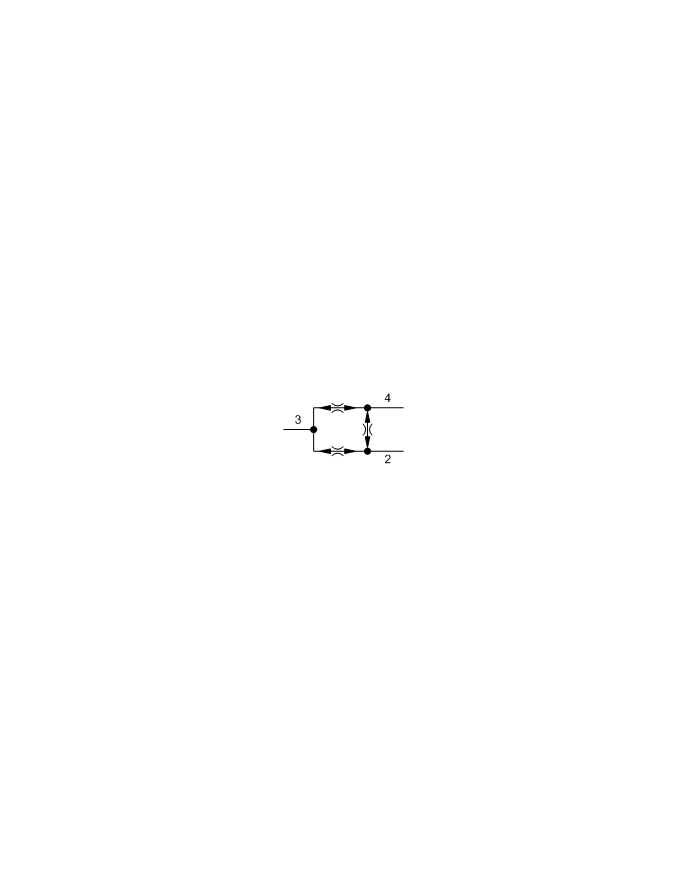

Stromteiler/Vereiniger, Endausgleich, hohe Genauigkeit

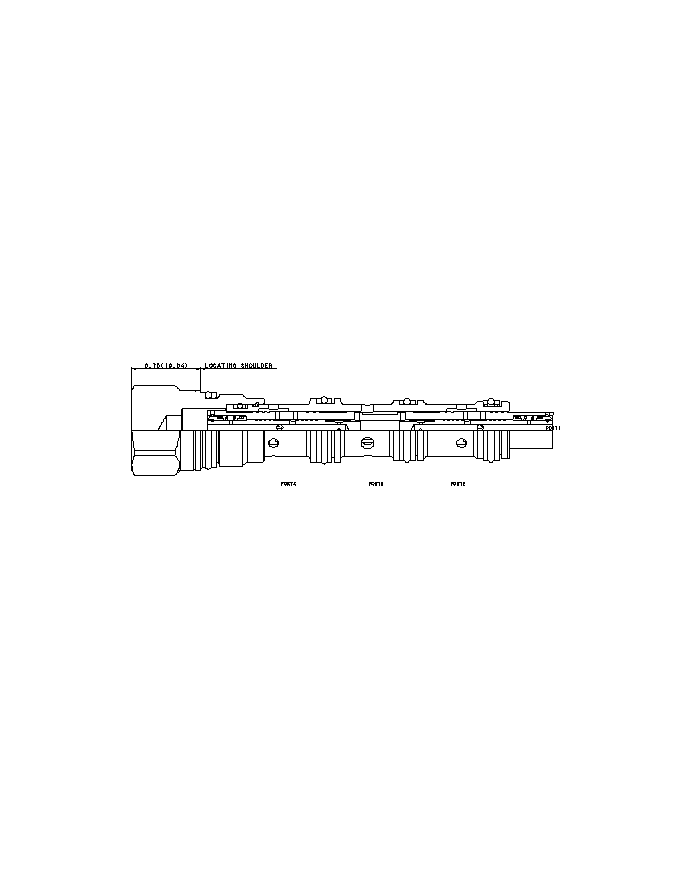

Stromteiler/Vereiniger in Schieberkonstruktion mit hoher Genauigkeit und Endausgleich teilen einen eingehenden Volumenstrom in einem fest vorgegebenen Teilungsverhältnis druckunabhängig in zwei Teilströme. In umgekehrter Richtung werden die eingehenden Teilströme in gleicher Weise vereinigt. In den Endlagen einer Zylindergleichlaufsteuerung erfolgt ein automatischer Abgleich. Der Ausgleich erfolgt stromgeregelt mit vermindertem Volumenstrom in Richtung nachlaufendem Zylinder oder umgekehrt. Typisches Anwendungsbeispiel: Steuerungen, bei denen der Gleichlauf von Zylindern oder Hydraulikmotoren in beiden Richtungen mit besonderer Genauigkeit und zusätzlicher Synchronisation gefordert ist.

• Alle Stromteiler und Stromteiler/Vereiniger sind hinsichtlich Bauform und Funktionalität austauschbar, d.h. gleiche Durchflussrichtung und gleiche Einschraubbohrung für eine gegebene Baugröße.
• Die Funktionseigenart besteht darin, dass beim Teilen der Zweig mit der größeren Last prozentual mehr Menge erhält. Wenn beide Zylinder durch eine starre Verbindung gekoppelt sind, wird der führende Zylinder den anderen Zylinder mitziehen, was zu Kavitation führen kann.



Verstellung X: nicht einstellbar
