Staubkappe (für Muffe)

Nächstes Produkt

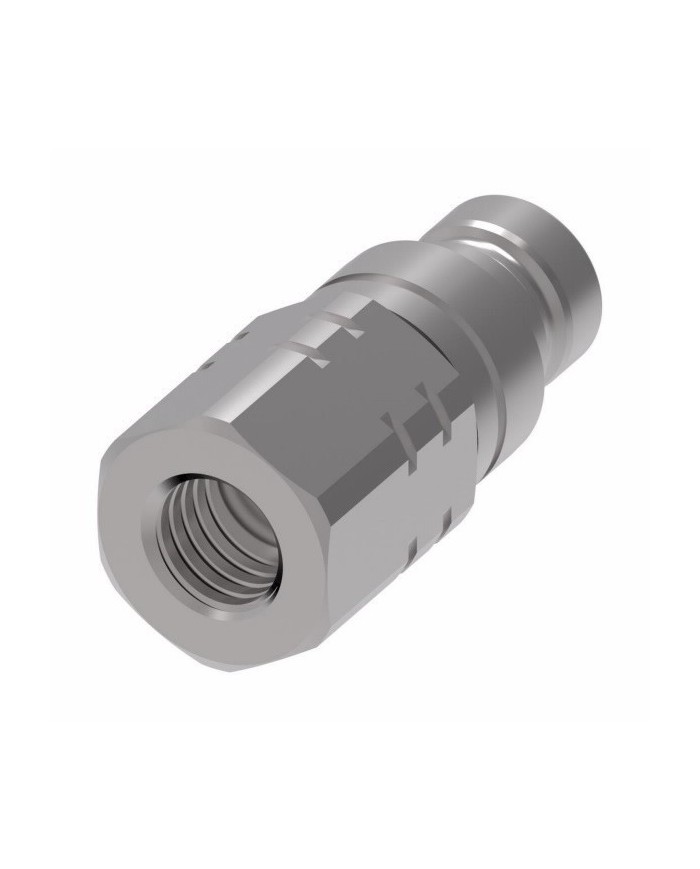

Kupplungs-Stecker (männlich)

Eaton Schnellkupplungen FF-Serie

ISO 16028 zertifiziert, Hydraulik-Bereich
Push-to-Connect, Schnellverschluss
Sleeve lock feature, Sicherheitsverriegelung verhindert ein ungewolltes Entkoppeln
Grössen 1/4'' bis 2'‘
Erhöhter Arbeitsdruck! Nominal Druck 400 bar, bei statischen, nichtpulsierenden Anwendungen; gilt für die BG 1-6. Nominal Druck 300 bar gilt für die BG 7-9.
ISO Druck 350 bar, bei dynamischen Anwendungen mit erheblichen hydraulischen Druckstössen
Kuppelbar unter Restdruck bis zu 50 bar, mit CUP-Stecker bis zu 350 bar
optionale Farbkodierung, für Stecker und Muffe
Standard Material: hochbeständiges Carbon Steel mit GuardianSeal^TM, ein neues Level von höchster Korrosionsbeständigkeit (720 Std. RR Schutz)
GuardianSeal^TM: nickel-frei, lösungsmittelfrei, erfüllt die globalen RoHS, ELV und REACH Anforderungen
Auf Anfrage erhältlich in 316 rostfreiem Stahl (stainless steel)
Standard Dichtungsmaterial: NBR + AU
Anderes Dichtungsmaterial auf Anfrage: FKM, EPDM, Nitrile

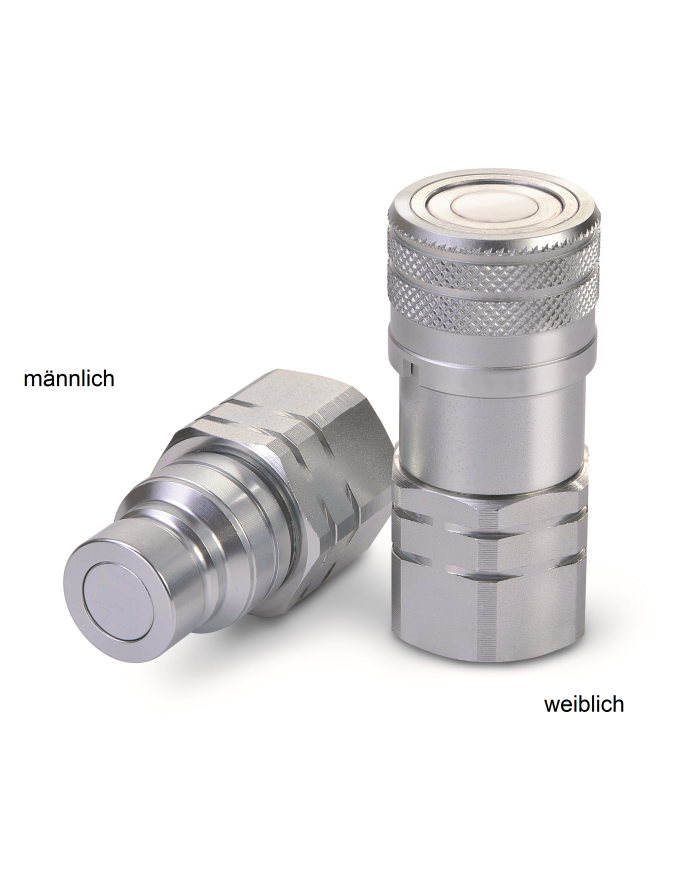

Eaton Kupplungen der FF-Serie sind Flat-Face/Dry Break Kupplungen für Hydraulik-Anwendungen. Die Serie FF ist mit allen ISO 16028 Profilen kompatibel.

Eaton Flat Face Schnellverschlusskupplungen:

Zur Favoritenliste hinzufügen

Varianten

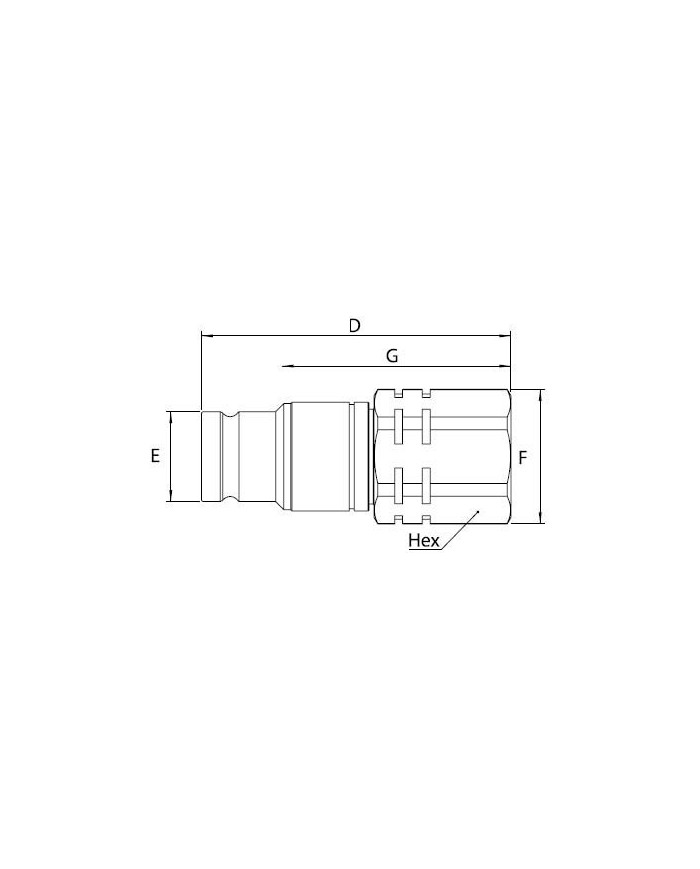

Artikel-Nr.	Model Code	Model Code	BG.	D [mm]	E [mm]	F [mm]	G [mm]	Hex [mm]	Anschluss	Gewicht [kg]
060 440 510	6FFP25BS	6FFP25BS	1	51	16.2	24	40.1	22	1/4	90 g
060 440 520	10FFP37BS	10FFP37BS	2	65	19.7	29.5	49.7	27	3/8	150 g
060 440 521	10FFP50BS	10FFP50BS	2	68	19.7	29.5	52.7	27	1/2	150 g
060 440 530	12FFP50BS	12FFP50BS	3	69	24.5	39.5	52	36	1/2	290 g
060 440 531	12FFP50	12FFP50	3	69	24.5	39.5	52	36	1/2 NPT	275 g
060 440 532	12FFP75BS	12FFP75BS	3	72	24.5	39.5	55	36	3/4	275 g
060 440 533	060 440 533	12FFP106UN	3	75	24.5	39.5	58	36	1 1/16-12 UN	275 g
060 440 540	16FFP75BS	16FFP75BS	4	72	27	39.5	55	36	3/4	315 g
060 440 550	19FFP75BS	19FFP75BS	5	93.8	29.9	46	72	42	3/4	580 g
060 440 551	19FFP100BS	19FFP100BS	5	93.8	29.9	46	72	42	1	510 g
060 440 560	25FFP100BS	25FFP100BS	6	104.6	36	60	81.7	55	1	1080 g
060 440 564	12	32FFP125BS	7	105.5	44	60	82.3	55	1 1/4	1177 g
060 440 568	14	50FFP200BS	9	135	73	63.5	96.6	75	2	2706 g
060 440 566	13	40FFP150BS	8	105	57	66.3	76.5	60	1 1/2	1417 g

Model Code	32FFP125BS
Model Code	12FFP75BS
Model Code	50FFP200BS
Model Code	12FFP106UN
Model Code	6FFP25BS
Model Code	40FFP150BS
Model Code	16FFP75BS
Model Code	10FFP37BS
Model Code	19FFP75BS
Model Code	10FFP50BS
Model Code	19FFP100BS
Model Code	12FFP50BS
Model Code	25FFP100BS
Model Code	12FFP50
BG.	3
BG.	7
BG.	3
BG.	9
BG.	3
BG.	1
BG.	8
BG.	4
BG.	2
BG.	5
BG.	2
BG.	5
BG.	3
BG.	6
D [mm]	104.6
D [mm]	69
D [mm]	105.5
D [mm]	72
D [mm]	135
D [mm]	75
D [mm]	51
D [mm]	105
D [mm]	72
D [mm]	65
D [mm]	93.8
D [mm]	68
D [mm]	93.8
D [mm]	69
E [mm]	29.9
E [mm]	24.5
E [mm]	36
E [mm]	24.5
E [mm]	44
E [mm]	24.5
E [mm]	73
E [mm]	24.5
E [mm]	16.2
E [mm]	57
E [mm]	27
E [mm]	19.7
E [mm]	29.9
E [mm]	19.7
F [mm]	29.5
F [mm]	46
F [mm]	29.5
F [mm]	46
F [mm]	39.5
F [mm]	60
F [mm]	39.5
F [mm]	60
F [mm]	39.5
F [mm]	63.5
F [mm]	39.5
F [mm]	24
F [mm]	66.3
F [mm]	39.5
G [mm]	76.5
G [mm]	40.1
G [mm]	55
G [mm]	49.7
G [mm]	72
G [mm]	52.7
G [mm]	72
G [mm]	52
G [mm]	81.7
G [mm]	52
G [mm]	82.3
G [mm]	55
G [mm]	96.6
G [mm]	58
Hex [mm]	75
Hex [mm]	36
Hex [mm]	22
Hex [mm]	60
Hex [mm]	36
Hex [mm]	27
Hex [mm]	42
Hex [mm]	27
Hex [mm]	42
Hex [mm]	36
Hex [mm]	55
Hex [mm]	36
Hex [mm]	55
Hex [mm]	36
Anschluss	1/2
Anschluss	1
Anschluss	1/2 NPT
Anschluss	1 1/4
Anschluss	3/4
Anschluss	2
Anschluss	1 1/16-12 UN
Anschluss	1/4
Anschluss	1 1/2
Anschluss	3/4
Anschluss	3/8
Anschluss	3/4
Anschluss	1/2
Anschluss	1
Gewicht [kg]	275 g
Gewicht [kg]	90 g
Gewicht [kg]	1417 g
Gewicht [kg]	315 g
Gewicht [kg]	150 g
Gewicht [kg]	580 g
Gewicht [kg]	150 g
Gewicht [kg]	510 g
Gewicht [kg]	290 g
Gewicht [kg]	1080 g
Gewicht [kg]	275 g
Gewicht [kg]	1177 g
Gewicht [kg]	275 g
Gewicht [kg]	2706 g
