3000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

3000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

6000 PSI Stahl ASTM/A 105

6000 PSI Stahl S355J2

Nächstes Produkt

6000 PSI rostfreier Stahl 1.4404

6000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

Zur Favoritenliste hinzufügen

Varianten

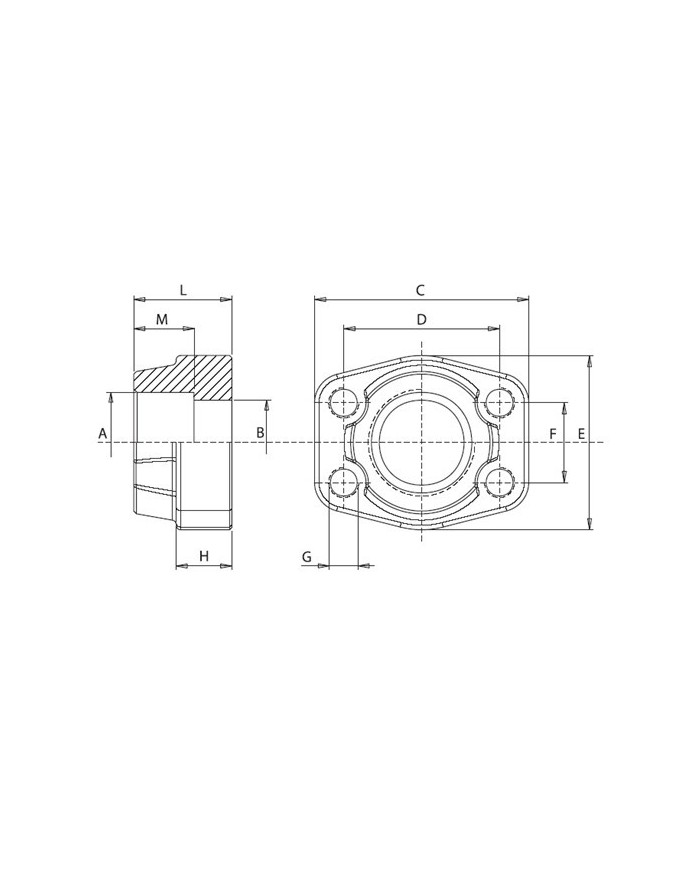

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	L [mm]	M [mm]	G
070 513 806	1	RF-M-C. 080-S-F-F	348	3/8"	17.5	13	57	38.1	47	17.5	16	36	18	M8
070 513 808	2	RF-M-C. 100-S-F-F	348	3/4"	27.2	19	66	47.6	49	22.3	18	36	18	M10
070 513 812	3	RF-M-C. 102-S-F-F	348	1"	34.1	25	70	52.4	53	26.2	18	38	18	M10
070 513 813	4	RF-M-C. 104-S-F-F	278	1 1/4"	42.8	31	80	58.7	69	30.2	21	41	20	M10
070 513 816	5	RF-M-C. 106-S-F-F	210	1 1/2"	48.6	38	94	69.9	77	35.7	25	44	22	M12
070 513 821	6	RF-M-C. 108-S-F-F	210	2"	61	50	103	77.8	89	42.9	25	45	24	M12
070 513 826	7	RF-M-C. 110-S-F-F	175	2 1/2"	76.6	63	115	88.9	101	50.8	25	50	28	M12
070 513 831	8	RF-M-C. 112-S-F-F	138	3"	90.5	73	135	106.4	124	61.9	27	50	28	M16
070 513 836	9	RF-M-C. 114-S-F-F	35	3 1/2"	103	89	153	120.7	137	69.9	27	50	28	M16
070 513 841	10	RF-M-C. 116-S-F-F	35	4"	115.3	99	163	130.2	147	77.8	27	50	28	M16

Model Code	RF-M-C. 108-S-F-F
Model Code	RF-M-C. 110-S-F-F
Model Code	RF-M-C. 080-S-F-F
Model Code	RF-M-C. 112-S-F-F
Model Code	RF-M-C. 100-S-F-F
Model Code	RF-M-C. 114-S-F-F
Model Code	RF-M-C. 102-S-F-F
Model Code	RF-M-C. 116-S-F-F
Model Code	RF-M-C. 104-S-F-F
Model Code	RF-M-C. 106-S-F-F
max. Betriebsdruck [bar]	35
max. Betriebsdruck [bar]	278
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	175
max. Betriebsdruck [bar]	348
max. Betriebsdruck [bar]	138
max. Betriebsdruck [bar]	348
max. Betriebsdruck [bar]	35
max. Betriebsdruck [bar]	348
A ["]	3/8"
A ["]	3"
A ["]	3/4"
A ["]	3 1/2"
A ["]	1"
A ["]	4"
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	2"
A ["]	2 1/2"
A [mm]	103
A [mm]	34.1
A [mm]	115.3
A [mm]	42.8
A [mm]	48.6
A [mm]	61
A [mm]	76.6
A [mm]	17.5
A [mm]	90.5
A [mm]	27.2
B [mm]	50
B [mm]	63
B [mm]	13
B [mm]	73
B [mm]	19
B [mm]	89
B [mm]	25
B [mm]	99
B [mm]	31
B [mm]	38
C [mm]	135
C [mm]	66
C [mm]	153
C [mm]	70
C [mm]	163
C [mm]	80
C [mm]	94
C [mm]	103
C [mm]	115
C [mm]	57
D [mm]	69.9
D [mm]	77.8
D [mm]	88.9
D [mm]	38.1
D [mm]	106.4
D [mm]	47.6
D [mm]	120.7
D [mm]	52.4
D [mm]	130.2
D [mm]	58.7
E [mm]	47
E [mm]	124
E [mm]	49
E [mm]	137
E [mm]	53
E [mm]	147
E [mm]	69
E [mm]	77
E [mm]	89
E [mm]	101
F [mm]	77.8
F [mm]	30.2
F [mm]	35.7
F [mm]	42.9
F [mm]	50.8
F [mm]	17.5
F [mm]	61.9
F [mm]	22.3
F [mm]	69.9
F [mm]	26.2
H [mm]	25
H [mm]	16
H [mm]	25
H [mm]	27
H [mm]	18
H [mm]	27
H [mm]	18
H [mm]	27
H [mm]	21
H [mm]	25
L [mm]	36
L [mm]	50
L [mm]	38
L [mm]	50
L [mm]	41
L [mm]	44
L [mm]	45
L [mm]	50
L [mm]	36
L [mm]	50
M [mm]	22
M [mm]	24
M [mm]	28
M [mm]	18
M [mm]	28
M [mm]	18
M [mm]	28
M [mm]	18
M [mm]	28
M [mm]	20
G	M10
G	M12
G	M12
G	M12
G	M8
G	M16
G	M10
G	M16
G	M10
G	M16

Download:

Katalog SAE Flansche rostfrei

SAE Flansche - Stahl rostfrei

Download (720.74KB)
