Gelenkkopf TFI_FK (GIR_DO)

Gelenkkopf TFI_FK (GIR_DO)

Zum Vergrössern anklicken

Gelenkkopf TFI_FK (GIR_DO)

Gelenkkopf TFI_FK (GIR_DO)

Vorheriges Produkt

Gelenkkopf TAPR_CE (GIHN-K_LO)

Gelenkkopf TAPR_CE (GIHNR-K_LO)

Nächstes Produkt

Gelenkkopf TFE_MK (GAR_DO)

Gelenkkopf TFE_MK (GAR_DO)

Gelenkkopf TFI_FK (GIR_DO)

Zur Favoritenliste hinzufügen

Varianten

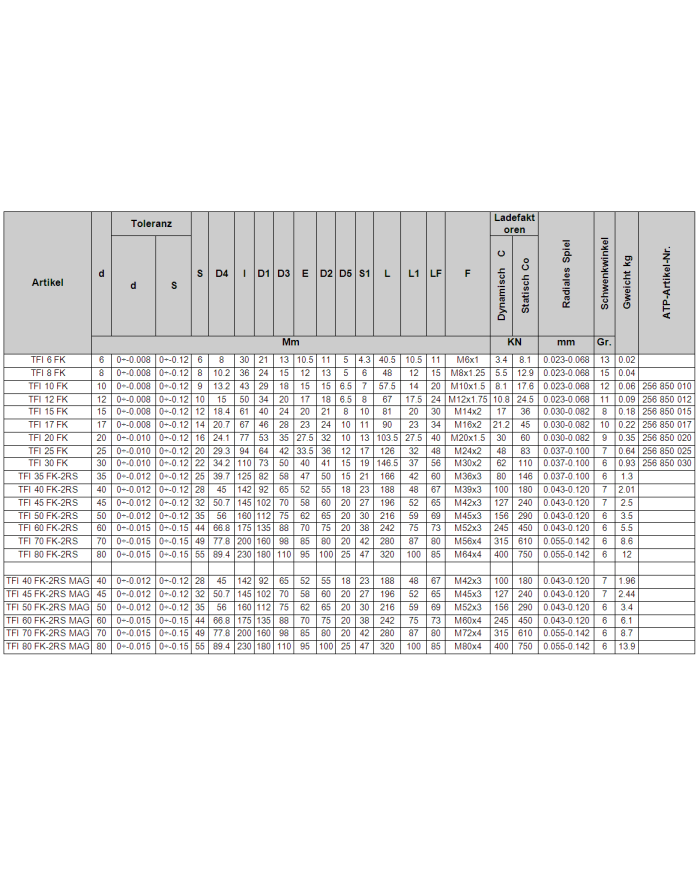

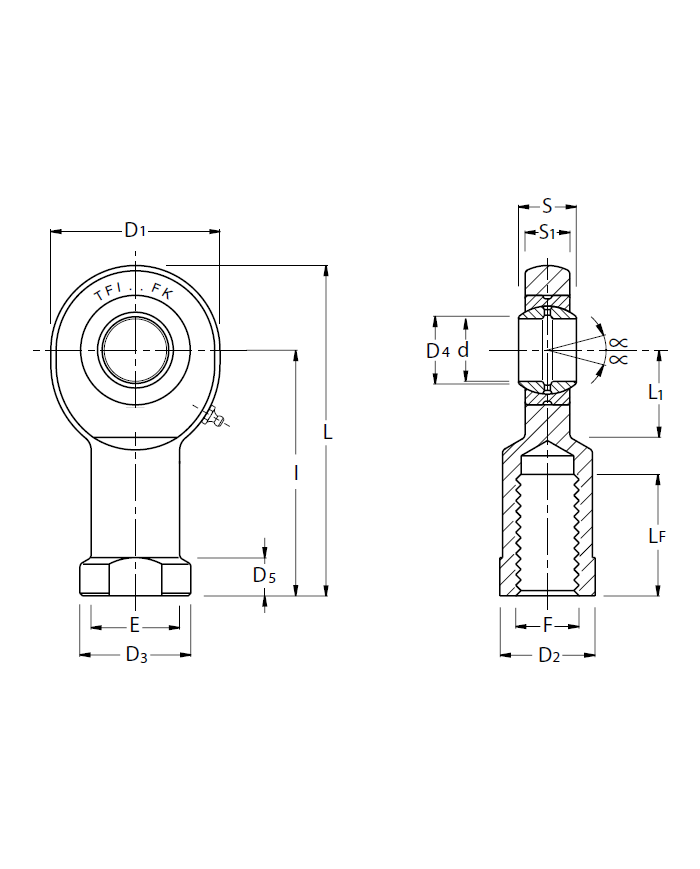

Artikel-Nr.	Variante	Model Code	I [mm]	L [mm]	S [mm]	d [mm]
256 850 010	1	TFI10FK/GIR10DO	43	57.5	9	10
256 850 012	2	TFI12FK/GIR12DO	50	67	10	12
256 850 015	3	TFI15FK/GIR15DO	61	81	12	15
256 850 017	4	TFI17FK/GIR17DO	67	90	14	17
256 850 020	5	TFI20FK/GIR20DO	77	103.5	16	20
256 850 025	6	TFI25FK/GIR25DO	94	126	20	25
256 850 030	7	TFI30FK/GIR30DO	110	146.5	22	30

Model Code	TFI12FK/GIR12DO
Model Code	TFI15FK/GIR15DO
Model Code	TFI17FK/GIR17DO
Model Code	TFI20FK/GIR20DO
Model Code	TFI25FK/GIR25DO
Model Code	TFI30FK/GIR30DO
Model Code	TFI10FK/GIR10DO
I [mm]	110
I [mm]	43
I [mm]	50
I [mm]	61
I [mm]	67
I [mm]	77
I [mm]	94
L [mm]	57.5
L [mm]	67
L [mm]	81
L [mm]	90
L [mm]	103.5
L [mm]	126
L [mm]	146.5
S [mm]	20
S [mm]	22
S [mm]	9
S [mm]	10
S [mm]	12
S [mm]	14
S [mm]	16
d [mm]	30
d [mm]	10
d [mm]	12
d [mm]	15
d [mm]	17
d [mm]	20
d [mm]	25

Download:

Katalog ATP Gelenkköpfe

Gelenkköpfe für Hydraulik Zylinder

Download (2.15MB)
