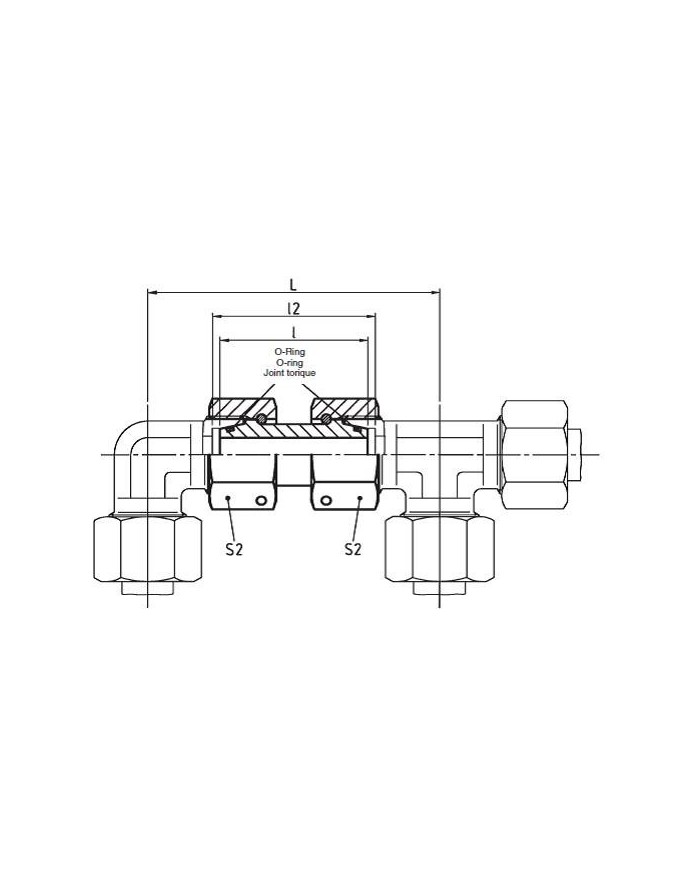

Serie S Gerade Verbindung SNV

Zum Vergrössern anklicken

Serie S Gerade Verbindung SNV

Vorheriges Produkt

Serie L Gerade Verbindung SNV

Serie L Gerade Verbindung SNV

Serie S Gerade Verbindung SNV

beidseitig Dichtkegel und O-Ring NBR (z.B. Perbunan).
FPM (z. B. Viton) auf Anfrage.
Jeweils eine Mutter bis Hinterkante O-Ring Nut zurückschiebbar.

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	L [mm]	O-Ring	l2 [mm]	l [mm]	Rohr AD	S2 [mm]
042 346 080	2	SNV 8 S	800 bar	73	6x1.5	39	37	8	19
042 346 100	3	SNV 10 S	800 bar	78	8.5x1.5	43	41	10	22
042 346 120	4	SNV 12 S	630 bar	87	10x1.5	44	42	12	24
042 346 140	5	SNV 14 S	630 bar	92	12x2	48	45	14	27
042 346 160	6	SNV 16 S	630 bar	99	14x2	50	46	16	30
042 346 200	7	SNV 20 S	420 bar	112.5	17.3x2.4	59.5	55	20	36
042 346 250	8	SNV 25 S	420 bar	125.5	22.3x2.4	65.5	58	25	46
042 346 300	9	SNV 30 S	400 bar	143.5	27.3x2.4	72.5	62	30	50
042 346 380	10	SNV 38 S	400 bar	164.5	35x2.5	82.5	67	38	60
042 346 060	1	SNV 6 S	800 bar	71	4.5x1.5	39	37	6	17

Model Code	SNV 30 S
Model Code	SNV 10 S
Model Code	SNV 38 S
Model Code	SNV 12 S
Model Code	SNV 6 S
Model Code	SNV 14 S
Model Code	SNV 16 S
Model Code	SNV 20 S
Model Code	SNV 25 S
Model Code	SNV 8 S
max. Betriebsdruck [bar]	420 bar
max. Betriebsdruck [bar]	420 bar
max. Betriebsdruck [bar]	800 bar
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	800 bar
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	630 bar
max. Betriebsdruck [bar]	800 bar
max. Betriebsdruck [bar]	630 bar
max. Betriebsdruck [bar]	630 bar
L [mm]	99
L [mm]	112.5
L [mm]	125.5
L [mm]	73
L [mm]	143.5
L [mm]	78
L [mm]	164.5
L [mm]	87
L [mm]	71
L [mm]	92
O-Ring	6x1.5
O-Ring	27.3x2.4
O-Ring	8.5x1.5
O-Ring	35x2.5
O-Ring	10x1.5
O-Ring	4.5x1.5
O-Ring	12x2
O-Ring	14x2
O-Ring	17.3x2.4
O-Ring	22.3x2.4
l2 [mm]	44
l2 [mm]	39
l2 [mm]	48
l2 [mm]	50
l2 [mm]	59.5
l2 [mm]	65.5
l2 [mm]	39
l2 [mm]	72.5
l2 [mm]	43
l2 [mm]	82.5
l [mm]	55
l [mm]	58
l [mm]	37
l [mm]	62
l [mm]	41
l [mm]	67
l [mm]	42
l [mm]	37
l [mm]	45
l [mm]	46
Rohr AD	25
Rohr AD	8
Rohr AD	30
Rohr AD	10
Rohr AD	38
Rohr AD	12
Rohr AD	6
Rohr AD	14
Rohr AD	16
Rohr AD	20
S2 [mm]	17
S2 [mm]	27
S2 [mm]	30
S2 [mm]	36
S2 [mm]	46
S2 [mm]	19
S2 [mm]	50
S2 [mm]	22
S2 [mm]	60
S2 [mm]	24
