geschlossene Mittelstellung - hohe Genauigkeit

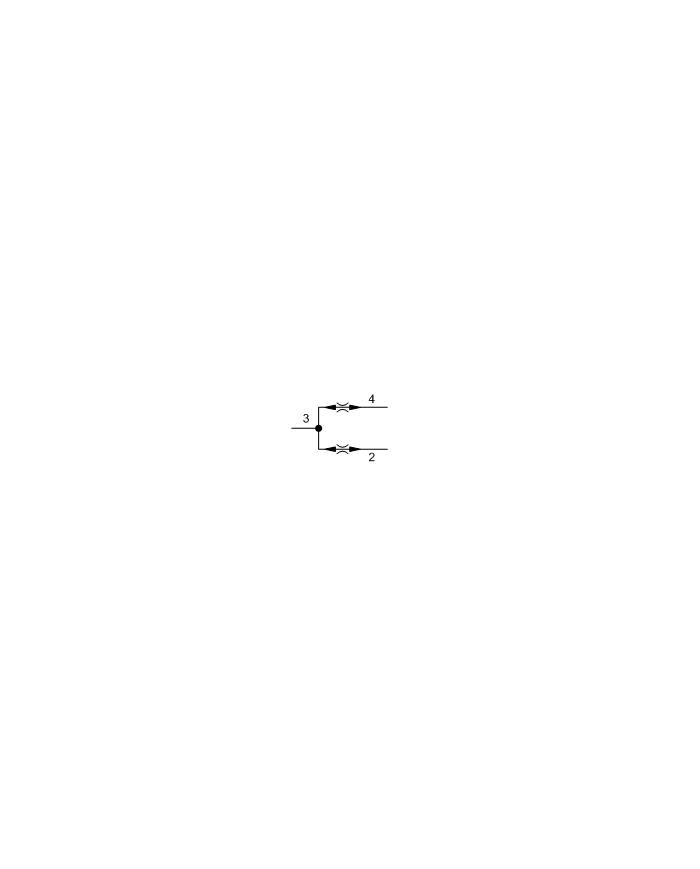

Stromteiler/Vereiniger, geschlossene Mittelstellung, hohe Genauigkeit

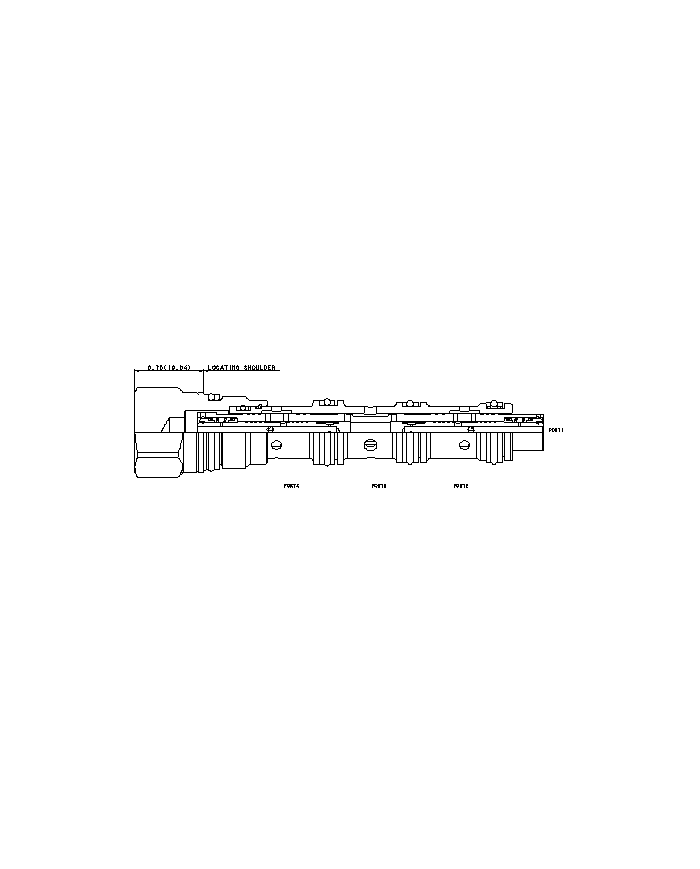

Stromteiler/Vereiniger in Schieberkonstruktion mit hoher Genauigkeit teilen einen eingehenden Volumenstrom in einem fest vorgegebenen Teilungsverhältnis druckunabhängig in zwei Teilströme. In umgekehrter Richtung werden die eingehenden Teilströme in gleicher Weise vereinigt. Wird ein Anschluss gesperrt, ist die Schieberkonstruktion geschlossen. Typisches Anwendungsbeispiel: Steuerungen, bei denen der Gleichlauf von Zylindern oder Hydraulikmotoren in beiden Richtungen mit besonderer Genauigkeit gefordert ist.

• Alle Stromteiler und Stromteiler/Vereiniger sind hinsichtlich Bauform und Funktionalität austauschbar, d.h. gleiche Durchflussrichtung und gleiche Einschraubbohrung für eine gegebene Baugröße
• Die Funktionseigenart besteht darin, dass beim Teilen der Zweig mit der größeren Last prozentual mehr Menge erhält. Wenn beide Zylinder durch eine starre Verbindung gekoppelt sind, wird der führende Zylinder den anderen Zylinder mitziehen, was zu Kavitation führen kann.
• Die Funktionseigenart besteht darin, dass beim Vereinigen der Zweig mit der geringeren Last prozentual mehr Menge erhält. Ohne Endausgleich wird sich ein Genauigkeitsfehler bei jedem Hub hinzuaddieren.



Verstellung X: nicht einstellbar
