Serie S Winkel-Schwenkstutzen RSWS - M

Zum Vergrössern anklicken

Serie S Winkel-Schwenkstutzen RSWS - M

Vorheriges Produkt

Serie L Winkel-Schwenkstutzen RSWS - M

Serie L Winkel-Schwenkstutzen RSWS - M

Nächstes Produkt

Serie L Winkel-Schwenkstutzen RSWS - M-WD

Serie L Winkel-Schwenkstutzen RSWS - M-WD

Serie S Winkel-Schwenkstutzen RSWS - M

Einschraubgewinde M (zylindrisch), Abdichtung metallisch

Eaton Walterscheid Verschraubungen

Zur Favoritenliste hinzufügen

Varianten

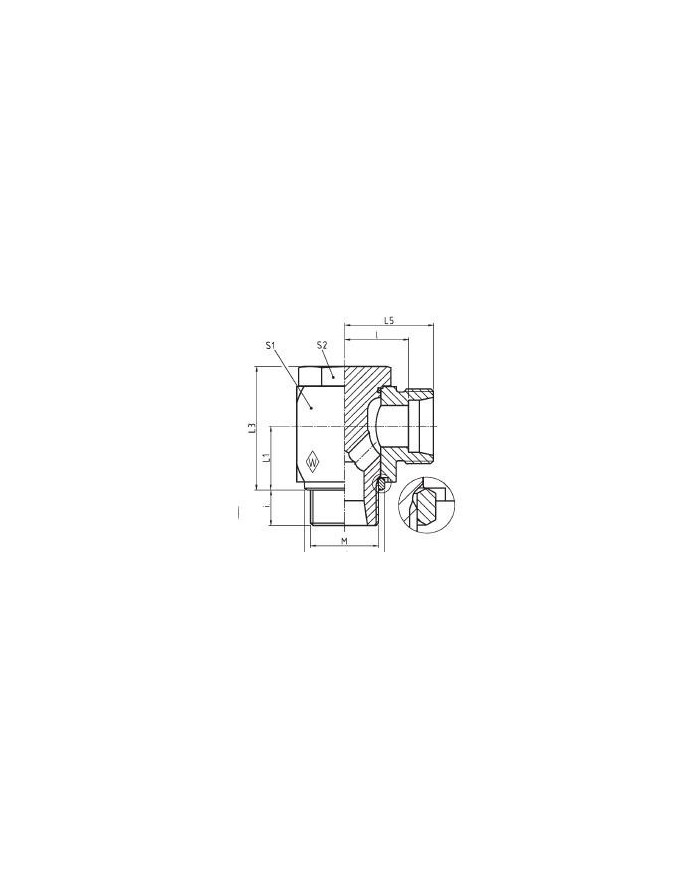

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	M [mm]	l [mm]	i [mm]	Rohr AD	L1 [mm]	L3 [mm]	L5 [mm]	S1 [mm]	S2 [mm]
042 224 560	1	RSWS 6 SM	500 bar	12x1.5	16	10	6	13.5	27	23	19	19
042 224 580	2	RSWS 8 SM	500 bar	14x1.5	16	10	8	13.5	27	23	19	19
042 224 600	3	RSWS 10 SM	500 bar	16x1.5	18	10	10	16	32.5	25.5	24	22
042 224 620	4	RSWS 12 SM	400 bar	18x1.5	19.5	10	12	18.5	37	27	27	24
042 224 640	5	RSWS 14 SM	400 bar	20x1.5	22	12	14	19.5	41	30	30	27
042 224 660	6	RSWS 16 SM	400 bar	22x1.5	21.5	12	16	21.5	43	30	30	27
042 224 700	7	RSWS 20 SM	315 bar	27x2	26	16	20	24	48	36.5	36	32
042 224 750	8	RSWS 25 SM	250 bar	33x2	31	18	25	30.5	59	43	46	41
042 224 800	9	RSWS 30 SM	250 bar	42x2	36.5	20	30	35.5	70	50	55	50
042 224 880	10	RSWS 38 SM	250 bar	48x2	41	22	38	40.5	80	57	65	55

Model Code	RSWS 25 SM
Model Code	RSWS 8 SM
Model Code	RSWS 30 SM
Model Code	RSWS 10 SM
Model Code	RSWS 38 SM
Model Code	RSWS 12 SM
Model Code	RSWS 14 SM
Model Code	RSWS 16 SM
Model Code	RSWS 20 SM
Model Code	RSWS 6 SM
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	315 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	400 bar
M [mm]	20x1.5
M [mm]	22x1.5
M [mm]	27x2
M [mm]	12x1.5
M [mm]	33x2
M [mm]	14x1.5
M [mm]	42x2
M [mm]	16x1.5
M [mm]	48x2
M [mm]	18x1.5
l [mm]	26
l [mm]	16
l [mm]	31
l [mm]	16
l [mm]	36.5
l [mm]	18
l [mm]	41
l [mm]	19.5
l [mm]	22
l [mm]	21.5
i [mm]	12
i [mm]	16
i [mm]	10
i [mm]	18
i [mm]	10
i [mm]	20
i [mm]	10
i [mm]	22
i [mm]	10
i [mm]	12
Rohr AD	38
Rohr AD	12
Rohr AD	14
Rohr AD	16
Rohr AD	20
Rohr AD	6
Rohr AD	25
Rohr AD	8
Rohr AD	30
Rohr AD	10
L1 [mm]	24
L1 [mm]	13.5
L1 [mm]	30.5
L1 [mm]	13.5
L1 [mm]	35.5
L1 [mm]	16
L1 [mm]	40.5
L1 [mm]	18.5
L1 [mm]	19.5
L1 [mm]	21.5
L3 [mm]	70
L3 [mm]	32.5
L3 [mm]	80
L3 [mm]	37
L3 [mm]	41
L3 [mm]	43
L3 [mm]	48
L3 [mm]	27
L3 [mm]	59
L3 [mm]	27
L5 [mm]	25.5
L5 [mm]	57
L5 [mm]	27
L5 [mm]	30
L5 [mm]	30
L5 [mm]	36.5
L5 [mm]	23
L5 [mm]	43
L5 [mm]	23
L5 [mm]	50
S1 [mm]	65
S1 [mm]	27
S1 [mm]	30
S1 [mm]	30
S1 [mm]	36
S1 [mm]	46
S1 [mm]	19
S1 [mm]	19
S1 [mm]	55
S1 [mm]	24
S2 [mm]	19
S2 [mm]	41
S2 [mm]	19
S2 [mm]	50
S2 [mm]	22
S2 [mm]	55
S2 [mm]	24
S2 [mm]	27
S2 [mm]	27
S2 [mm]	32
