Name: 740 Serie
Brand: ATP Hydraulik Shop
SKU: 888

740 Serie

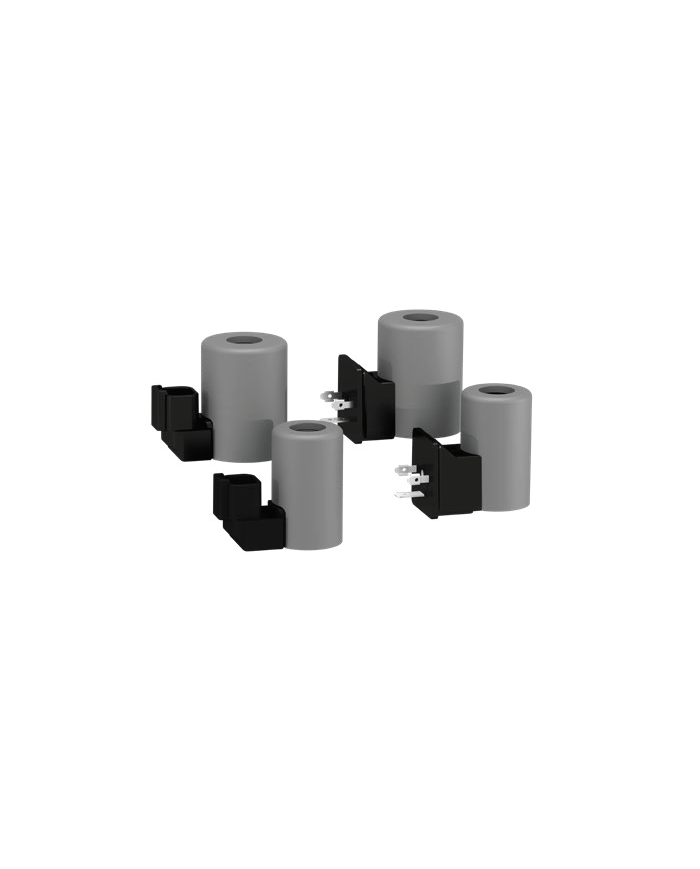

Low-Power Spule SUN FLeX
17W

Die Spulenwicklungen sind mit Klasse N Spulendraht (eingestuft bis 200°C) ausgeführt.
Es wird ein Spannungsversorgungskabel mit passendem Stecker benötigt. Das Kabel wird nicht mitgeliefert.
Die Spule ist symmetrisch aufgebaut und kann in beliebiger Richtung, ohne Funktionsbeeinträchtigung, auf dem Ankerrohr montiert werden.
Die Spule ist RoHS konform. Der Anteil der eingeschränkten Materialien liegt unter 0.1 % vom Gesamtgewicht.
Das Stahlgehäuse ist Zink-Nickel beschichtet und bietet Schutz für den 1000 Stunden Salznebeltest.
In die Spule sind Löschdioden (TVS) eingebaut.
Für eine optimale Ventilleistung sollte ein Verstärker mit Konstantstromregelung und einstellbarem Dither verwendet werden. Der Dither sollte zwischen 100 - 250 Hz einstellbar sein.
Die IP Bewertung der Spule ist IP65/IP67.
Die Spule ist CE-Konform. Die Anforderungen der Niederspannungsrichtlinie (2006/95 / EG) und der EN 60204-1: 2006 werden erfüllt.

Stecker Varianten

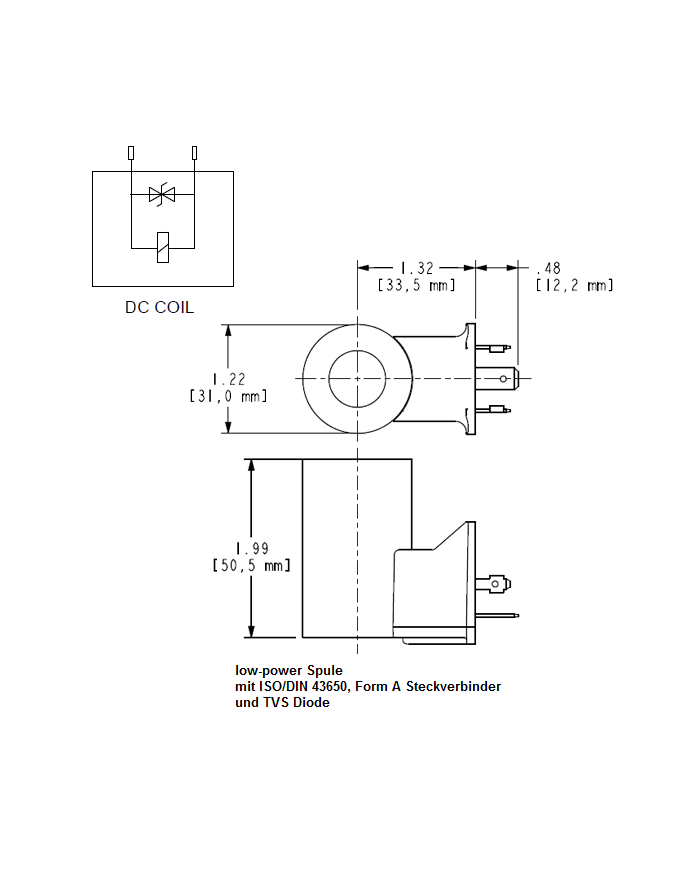

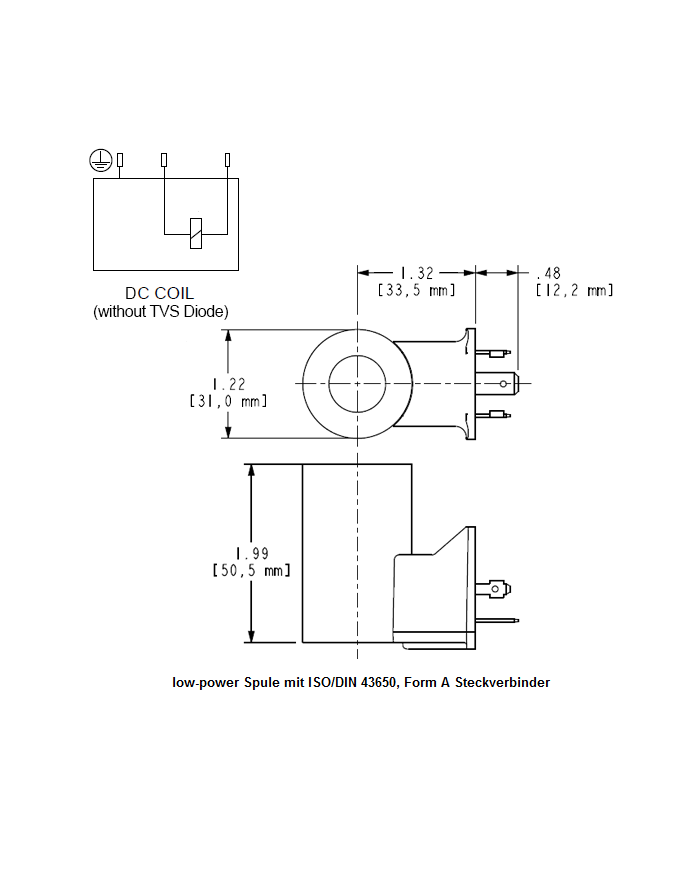

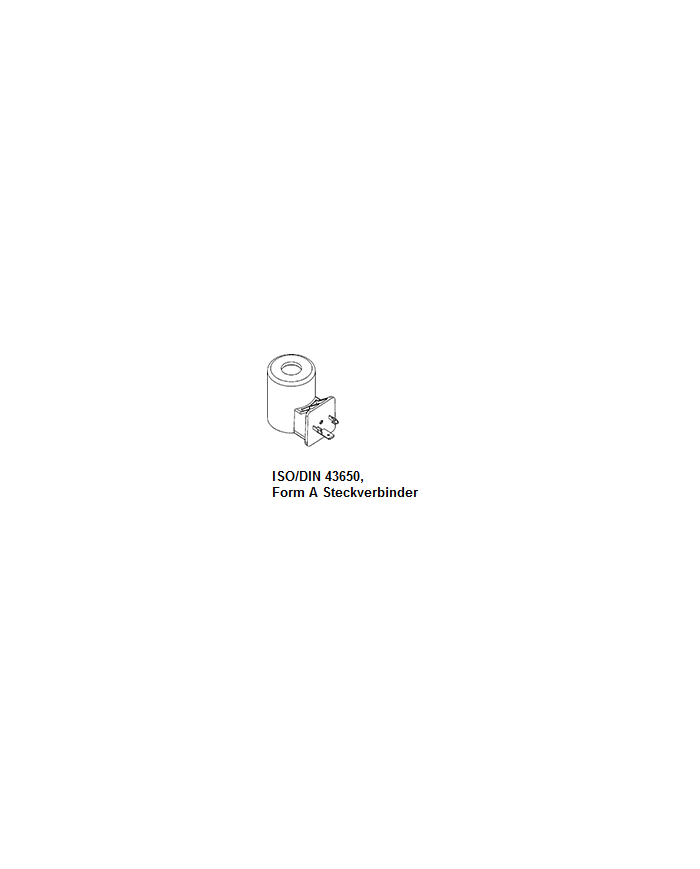

2: ISO4400 - EN/DIN175301-803, Form A (ISO/DIN 43650) 3-pin, (IP65/IP67)

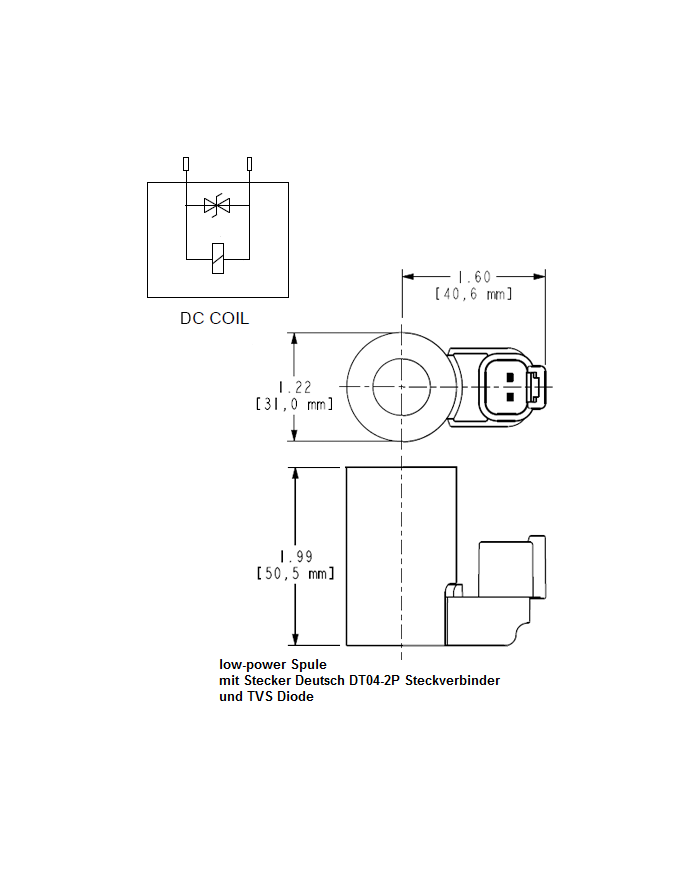

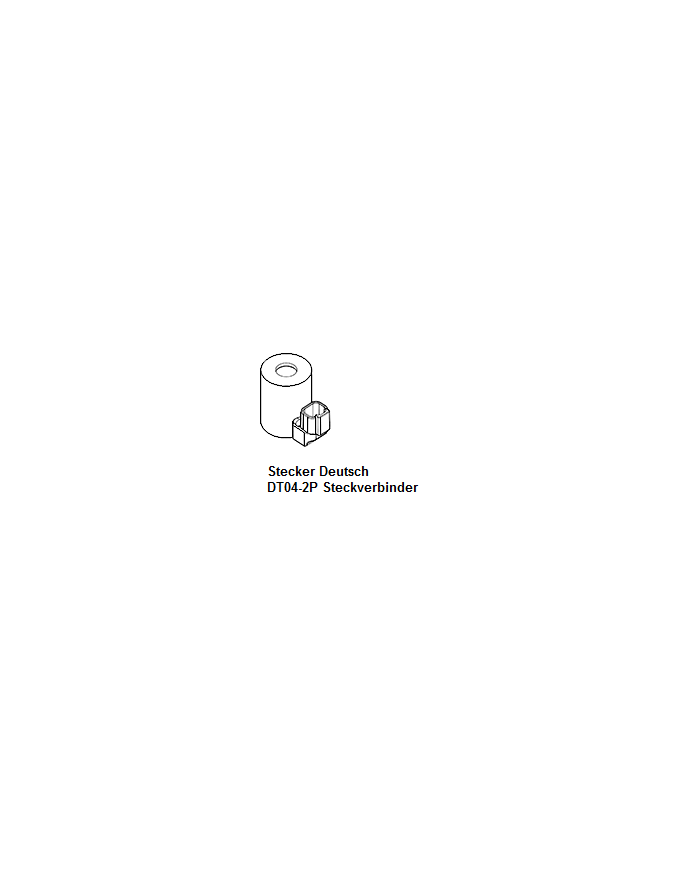

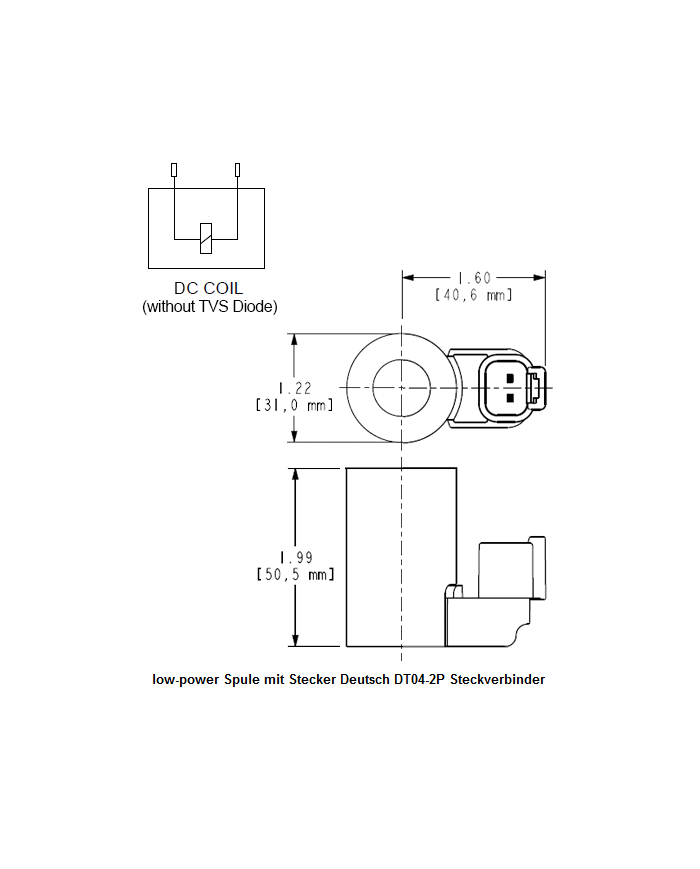

9: Deutsch DT04-2P (IP69K)

Artikel-Nr.	Variante	Model Code	Frequenz [Hz]	Spannung/Frequenz [VDC]	Hinweis	Spannung/Frequenz [VAC]	Anschluss-Stecker	Spannung [W]
300 051 204	2	SUN 740224LD		24	mit TVS Diode		ISO/DIN 43650	17
300 051 212	3	SUN 740912LD		12	mit TVS Diode		Deutsch DT04-2P	17
300 051 214	4	SUN 740924LD		24	mit TVS Diode		Deutsch DT04-2P	17
300 051 222	5	SUN 740212L		12			ISO/DIN 43650	17
300 051 202	1	SUN 740212LD		12	mit TVS Diode		ISO/DIN 43650	17
300 051 224	6	SUN 740224L		24			ISO/DIN 43650	17
300 051 232	7	SUN 740912L		12			Deutsch DT04-2P	17
300 051 234	8	SUN 740924L		24			Deutsch DT04-2P	17
300 051 245	9	SUN 740211L	50/60			115	ISO/DIN 43650	17
300 051 250	10	SUN 740223L	50/60			230	ISO/DIN 43650	17
