6000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

6000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI rostfreier Stahl 1.4404

komplett mit M-Schrauben und O-Ringen

Zur Favoritenliste hinzufügen

Varianten

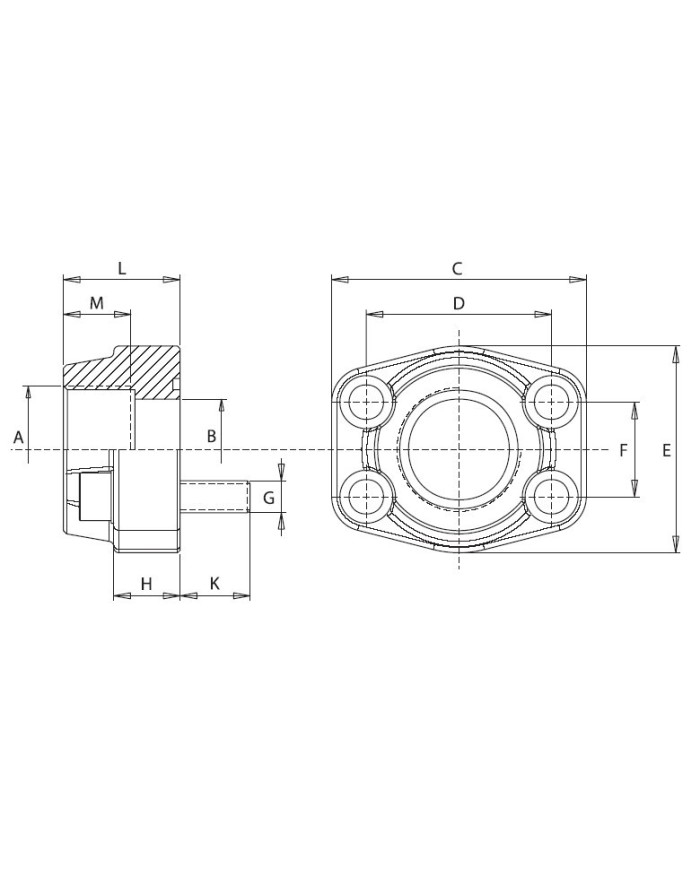

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	K [mm]	L [mm]	M [mm]	O-Ring	G
070 531 304	1	RF-C.F.S. 401-NPT-M	420	3/8"	13	57	40.5	47	18.2	16	14	36	19	AN210	M8
070 531 308	2	RF-C.F.S. 402-NPT-M	420	3/4"	19	71	50.8	53	23.8	19	16	36	22	AN214	M10
070 531 311	3	RF-C.F.S. 403-NPT-M	420	1"	25	80	57.2	69	27.8	24	19	44	24	AN219	M12
070 531 313	4	RF-C.F.S. 404-NPT-M	420	1 1/4"	31	94	66.6	77	31.8	27	22	44	25	AN222	M14
070 531 316	5	RF-C.F.S. 405-NPT-M	420	1 1/2"	38	106	79.3	89	36.5	30	24	51	28	AN225	M16

Model Code	RF-C.F.S. 405-NPT-M
Model Code	RF-C.F.S. 401-NPT-M
Model Code	RF-C.F.S. 402-NPT-M
Model Code	RF-C.F.S. 403-NPT-M
Model Code	RF-C.F.S. 404-NPT-M
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	3/4"
A ["]	1"
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	3/8"
B [mm]	13
B [mm]	19
B [mm]	25
B [mm]	31
B [mm]	38
C [mm]	71
C [mm]	80
C [mm]	94
C [mm]	106
C [mm]	57
D [mm]	57.2
D [mm]	66.6
D [mm]	79.3
D [mm]	40.5
D [mm]	50.8
E [mm]	89
E [mm]	47
E [mm]	53
E [mm]	69
E [mm]	77
F [mm]	18.2
F [mm]	23.8
F [mm]	27.8
F [mm]	31.8
F [mm]	36.5
H [mm]	16
H [mm]	19
H [mm]	24
H [mm]	27
H [mm]	30
K [mm]	16
K [mm]	19
K [mm]	22
K [mm]	24
K [mm]	14
L [mm]	44
L [mm]	51
L [mm]	36
L [mm]	36
L [mm]	44
M [mm]	28
M [mm]	19
M [mm]	22
M [mm]	24
M [mm]	25
O-Ring	AN210
O-Ring	AN214
O-Ring	AN219
O-Ring	AN222
O-Ring	AN225
G	M12
G	M14
G	M16
G	M8
G	M10

Download:

Katalog SAE Flansche rostfrei

SAE Flansche - Stahl rostfrei

Download (720.74KB)
