Wegeventil handbetätigt - 3

Monoblock
Walvoil Serie SD5
Anzahl Sektionen: 3

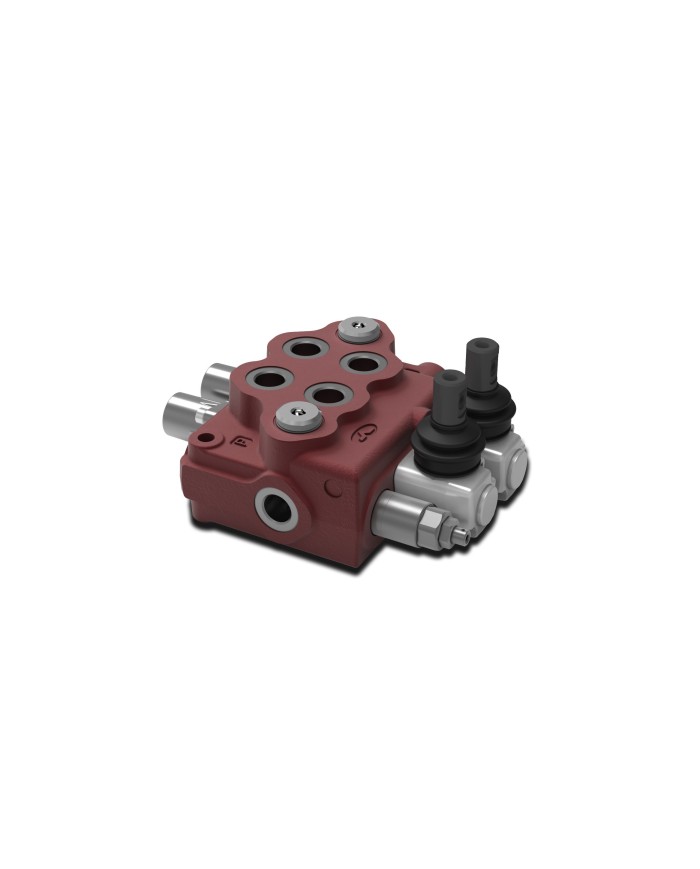

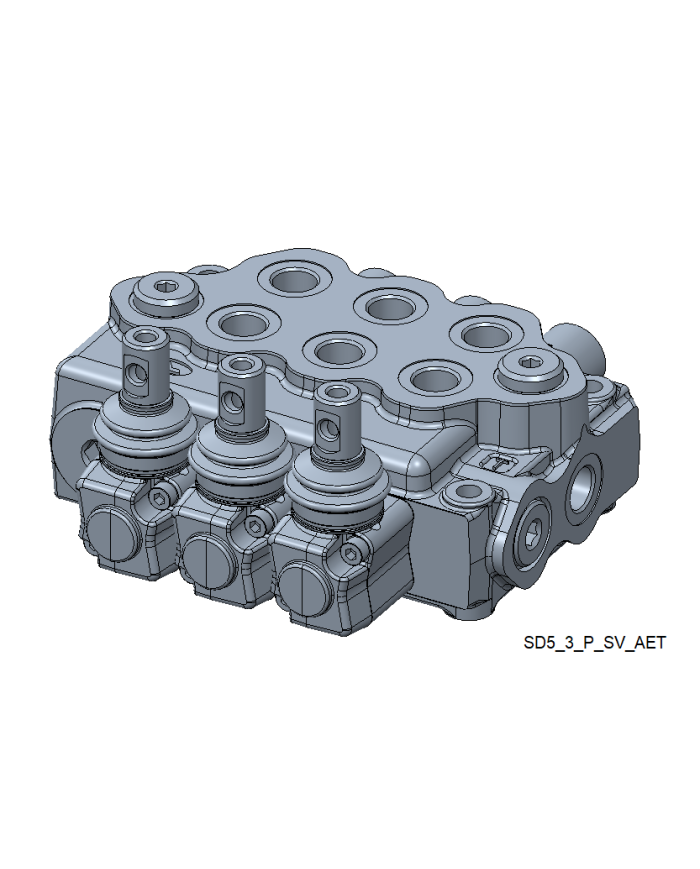

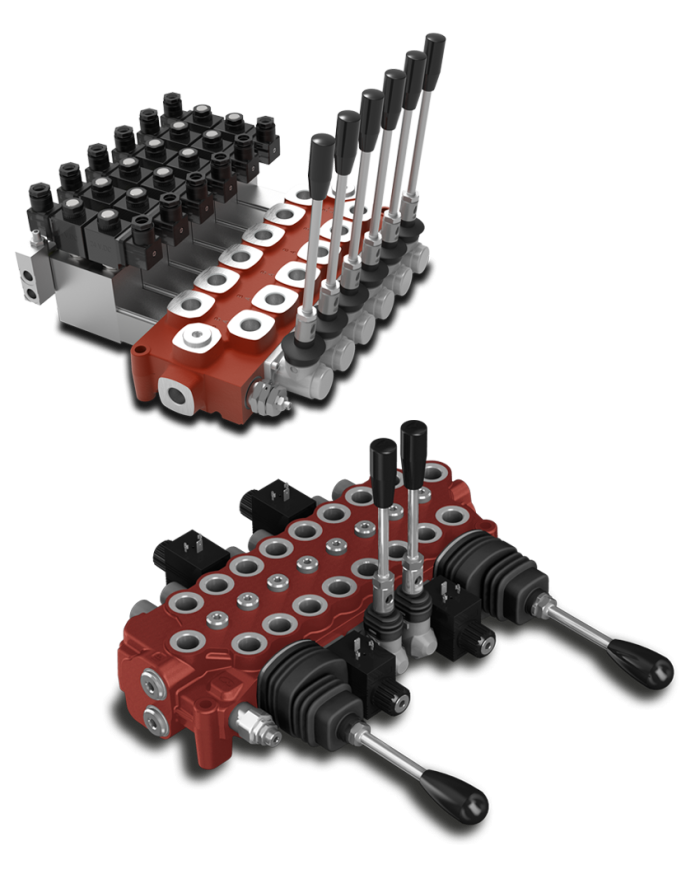

Monoblockventil, Walvoil Serie SD5

Die Vielseitigkeit dieses Ventils macht es zum perfekten Steuergerät für alle Bereiche: Erntemaschinen, Freischneider, Förderanlagen, Ballenpressen, kleine Frontlader, Autokräne usw. Es sind einteilige Ausführungen für Kreisläufe mit Verschleppung (SD5/1-D) oder ohne (SD5/1-N) erhältlich.

Typ "S" freier Durchgang
Einfaches Rückschlagventil
Parallel-, Reihen- und Tandemschaltung als Optionen
Manuelle, hydraulische, elektro-hydraulische, elektrische und pneumatische Steuerungen

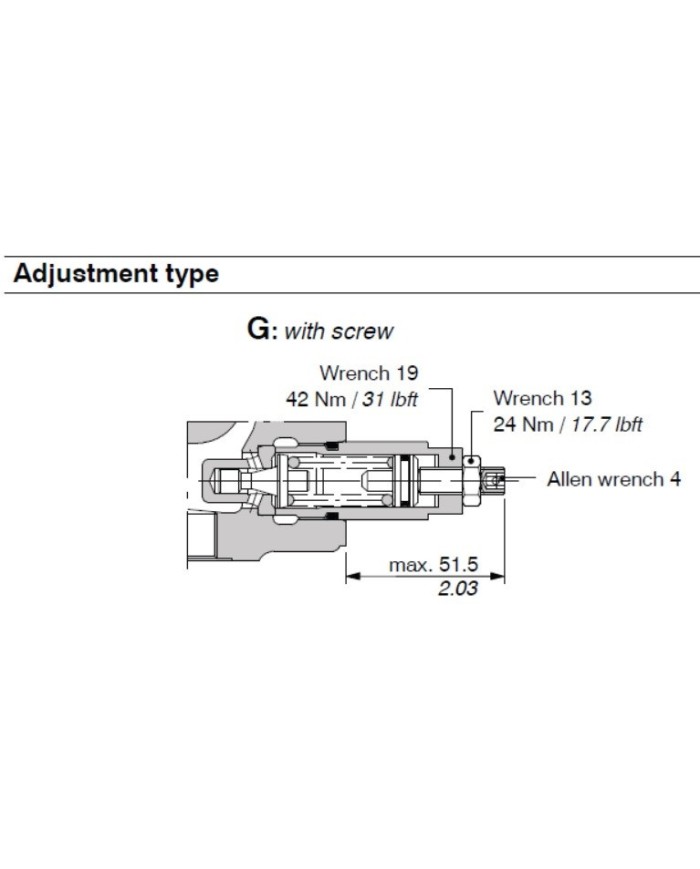

Einlassentlastung: Einstellung G - mit Schraube

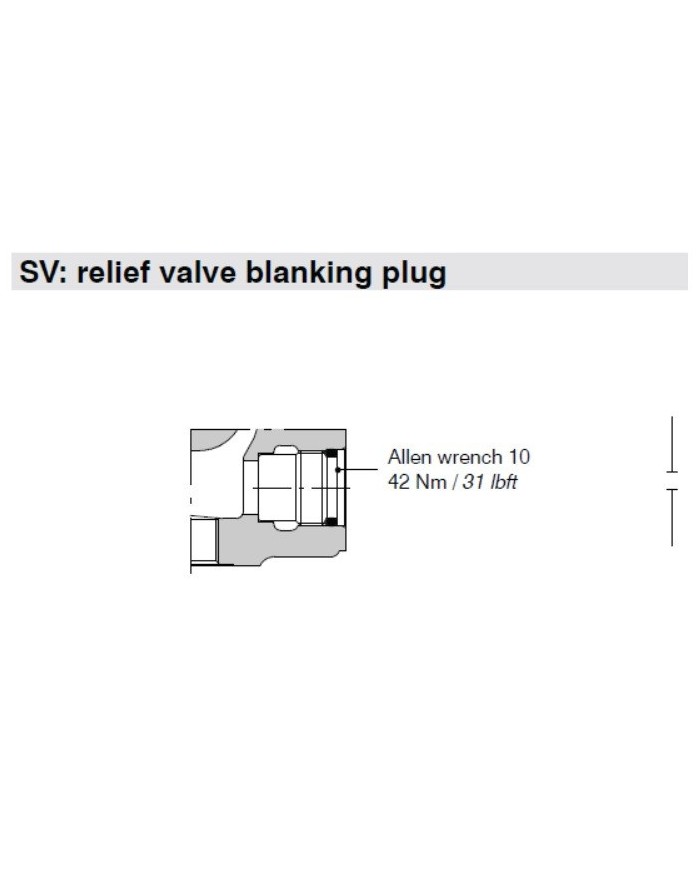

Einlassentlastung: SV - Blindstopfen für das Überdruckventil

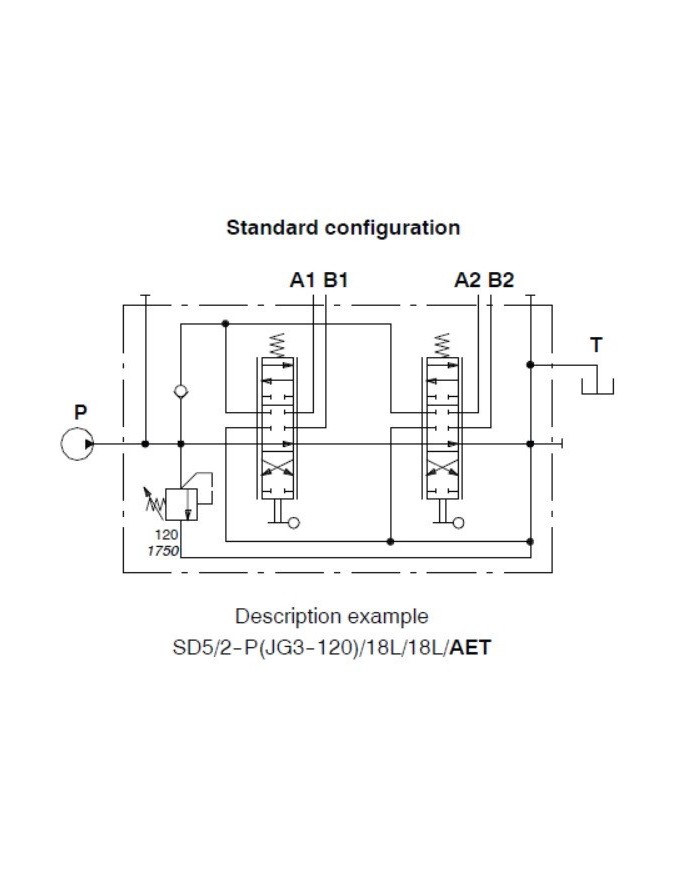

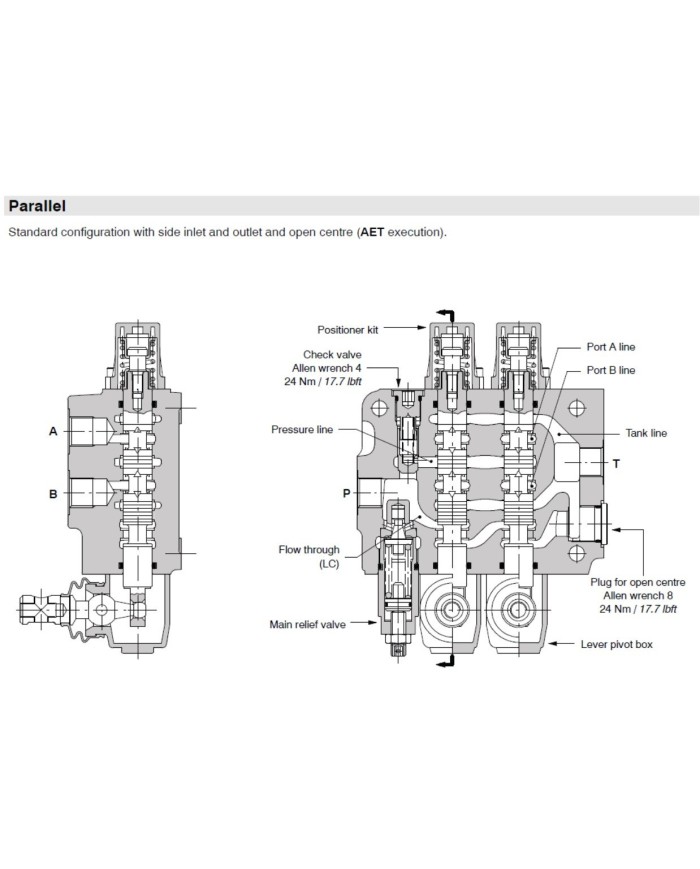

Schaltungsart: Parallel

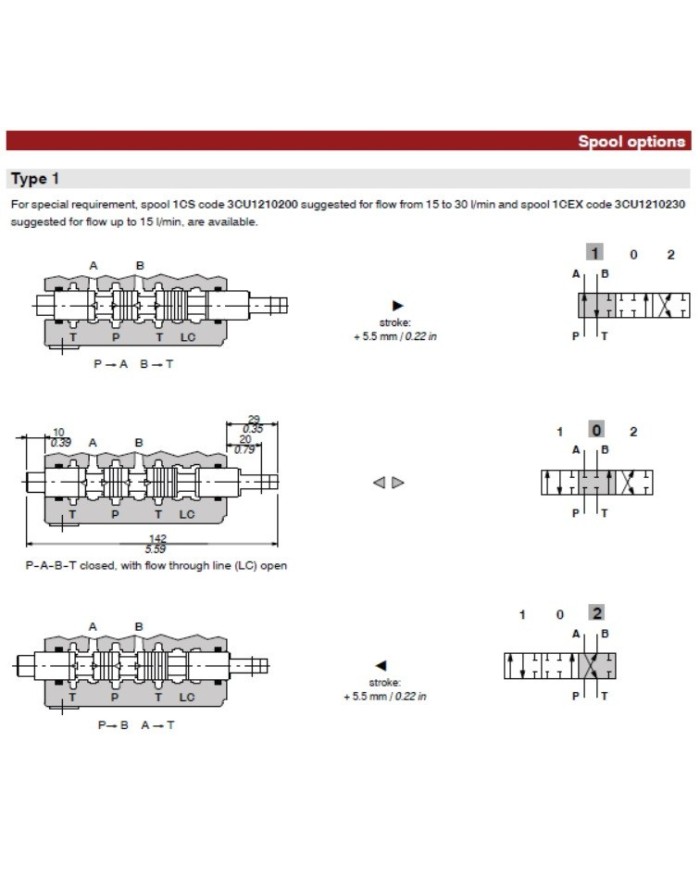

Steuerkolben: 1 - Doppeltwirkend, 3 Positionen, mit A und B geschlossen in Neutralstellung

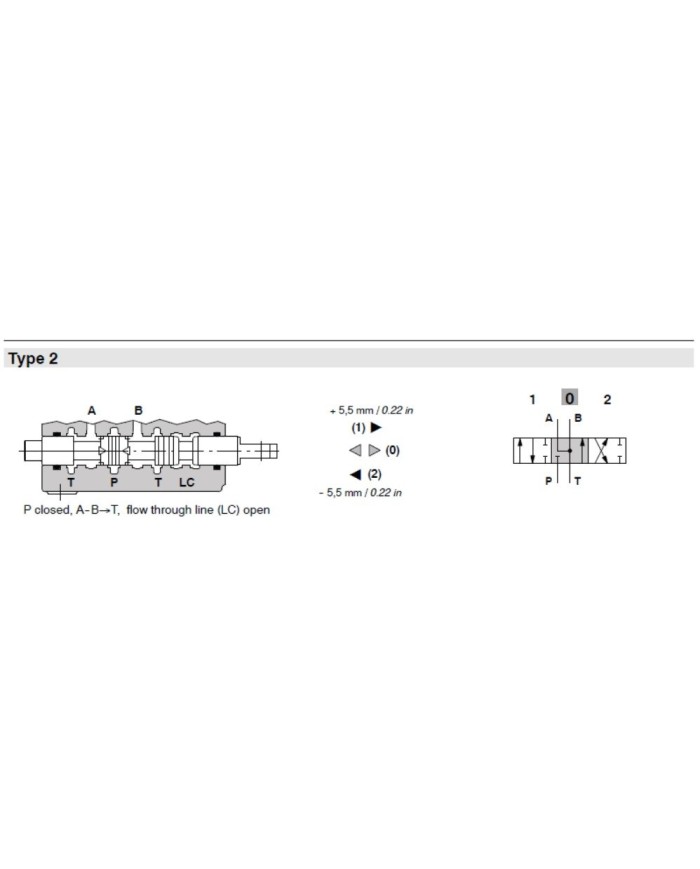

Steuerkolben: 2 - Doppeltwirkend, 3 Positionen, mit A und B, offen zum Tank in Neutralstellung

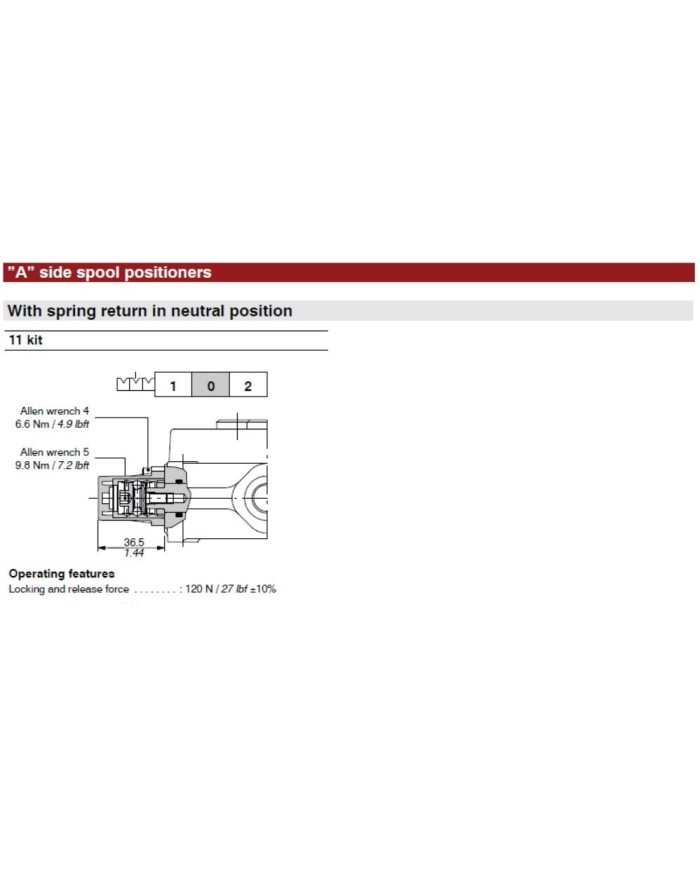

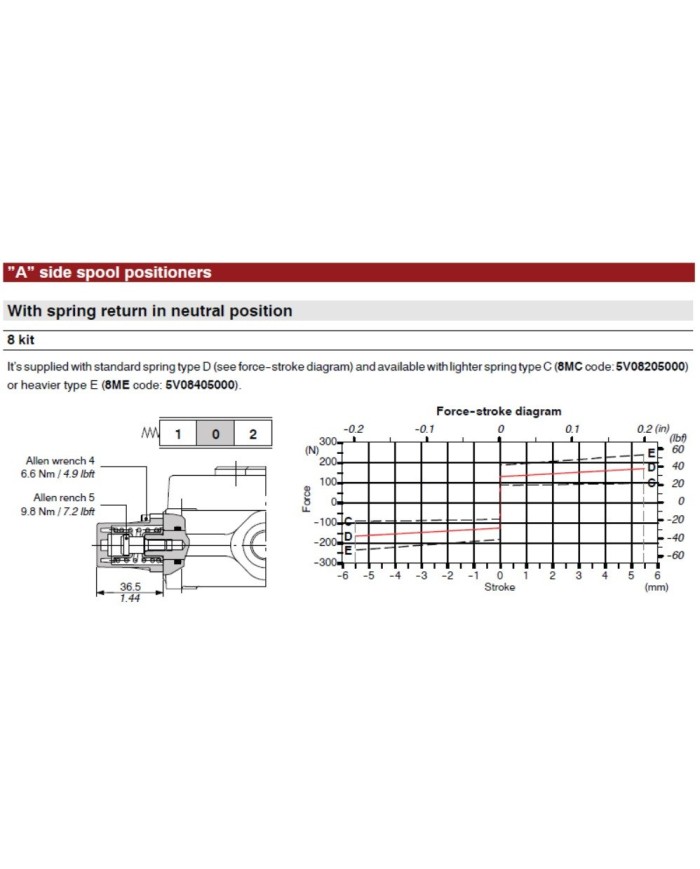

"A" Side Spulenpositionierer: 8 - Mit Federrückzug in Neutralstellung
"A" Side Spulenpositionierer: 11 - Rastung in den Positionen neutral, 1 und 2

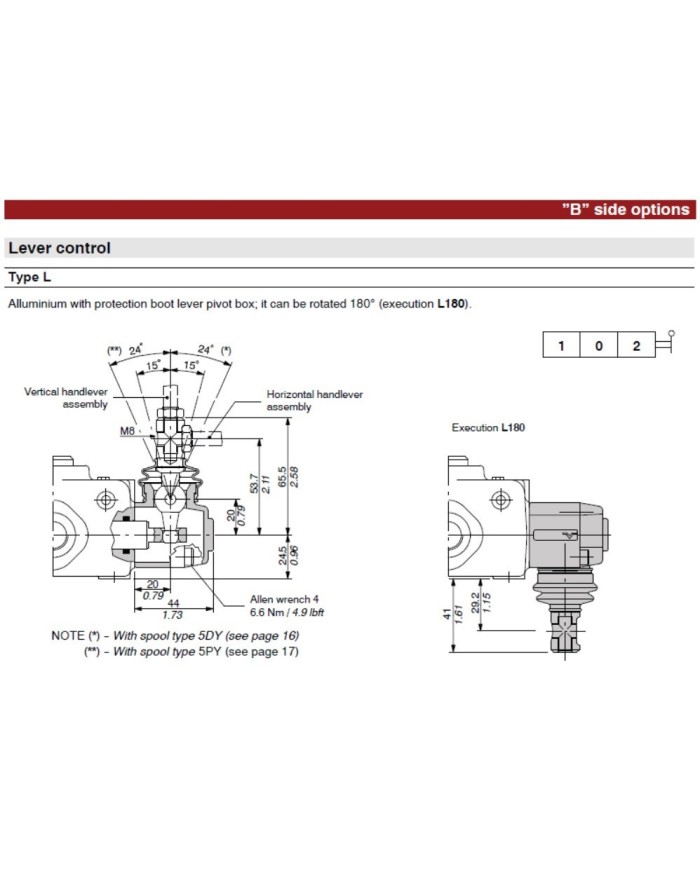

“B” Side: L - Standard Handhebel *

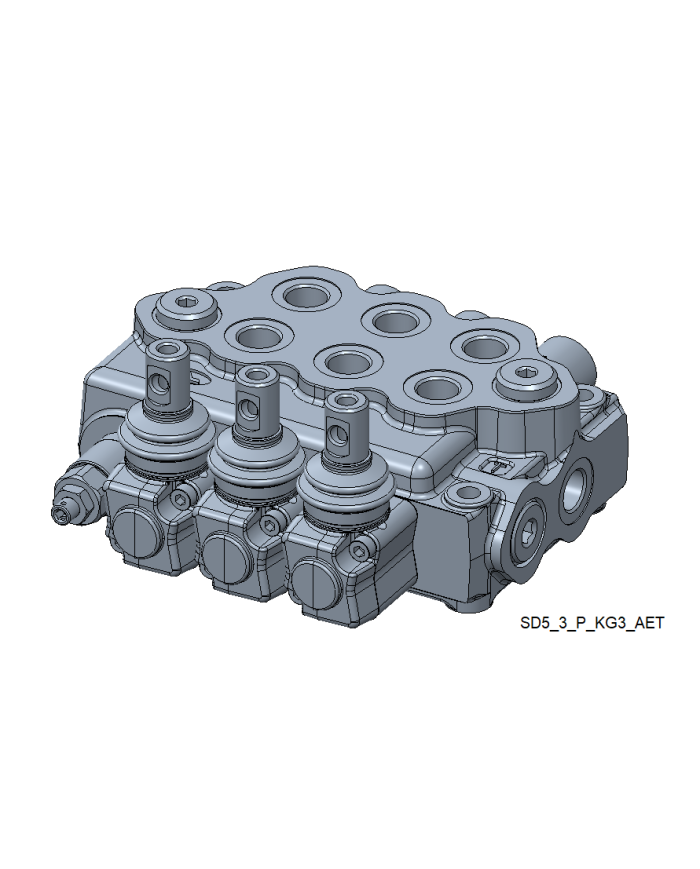

Ausgangsanschluss: AET - offener Mittelstecker

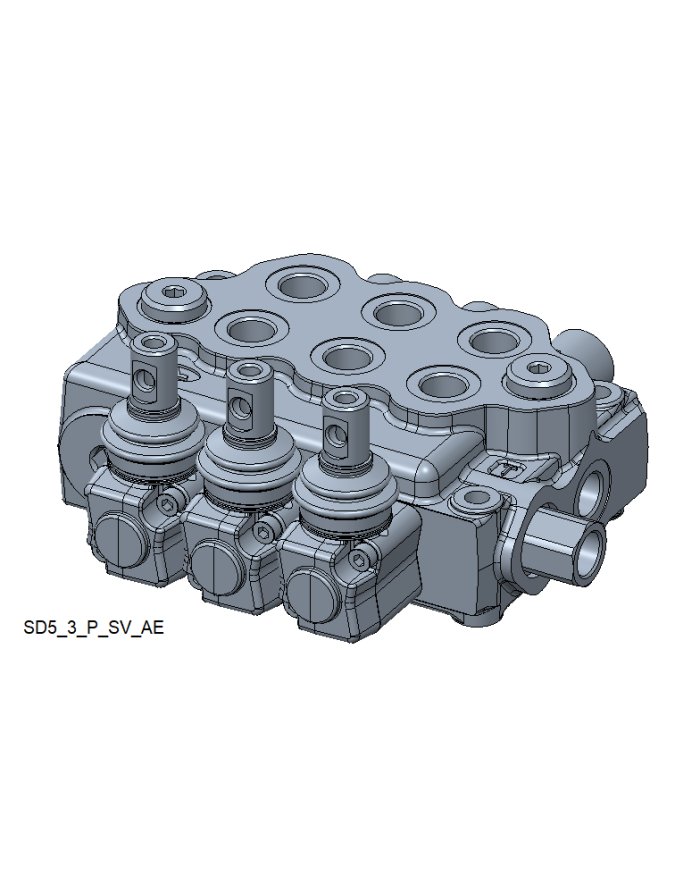

Ausgangsanschluss: AE - G3/8 Überziehhülse

* nicht im Lieferumfang
hier finden Sie den passenden Handhebel.

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	max. Durchfluss [L/Min]	Gewicht [kg]	Anzahl Sektionen	Einstellbereich [bar]	Standard-Einstellung [bar]	Anschluss ["]	max. Rückdruck [bar]	Schaltungsart
290 330 250	4	SD5/3-P(KG3-120)/18L/18L/18L/AET	315	45	6.9	3	50-200	120	offener Mittelstecker	25	parallel

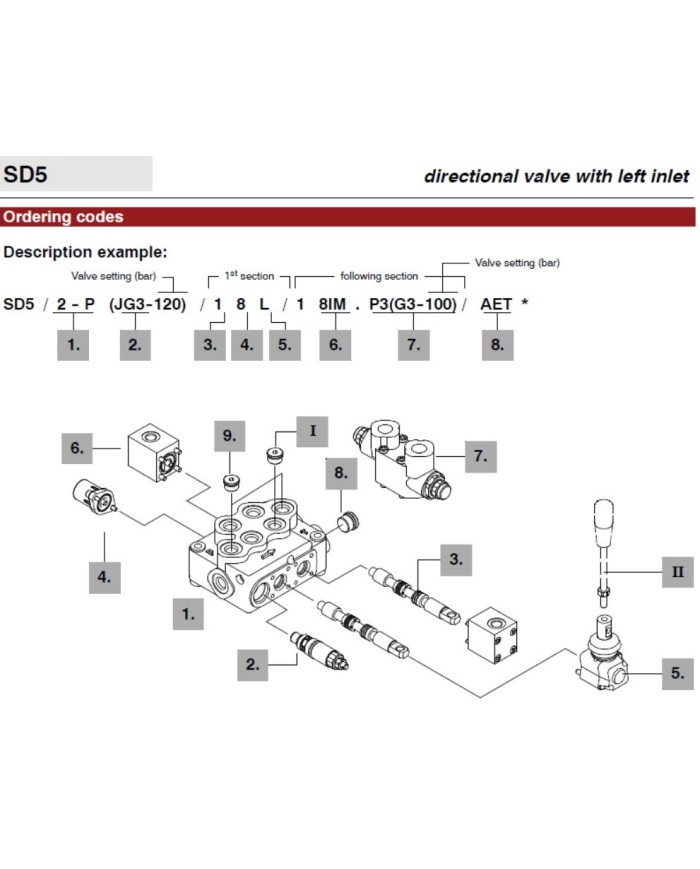

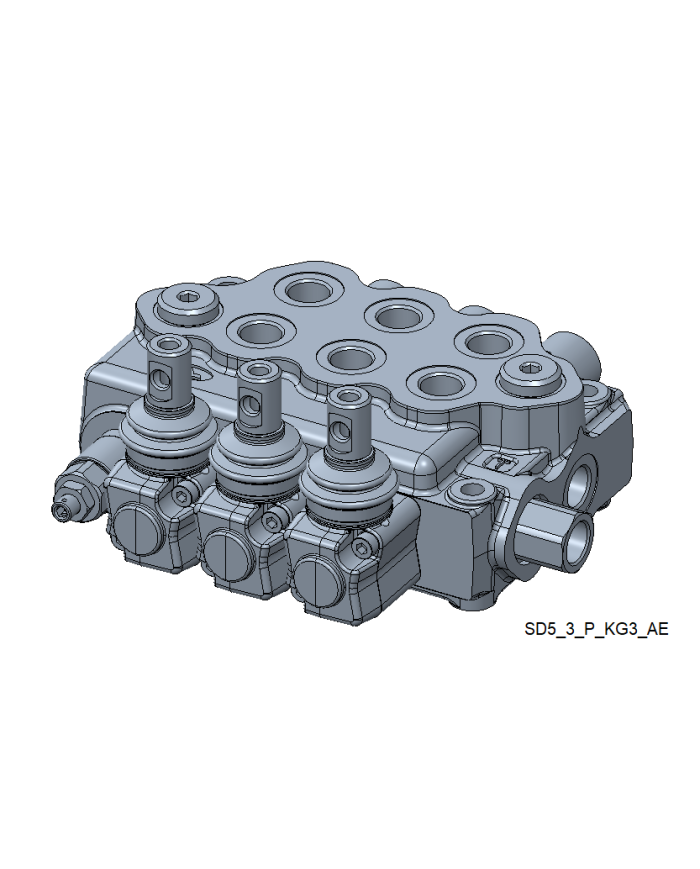

Model Code	SD5/3-P(KG3-120)/18L/18L/18L/AET
max. Betriebsdruck [bar]	315
max. Durchfluss [L/Min]	45

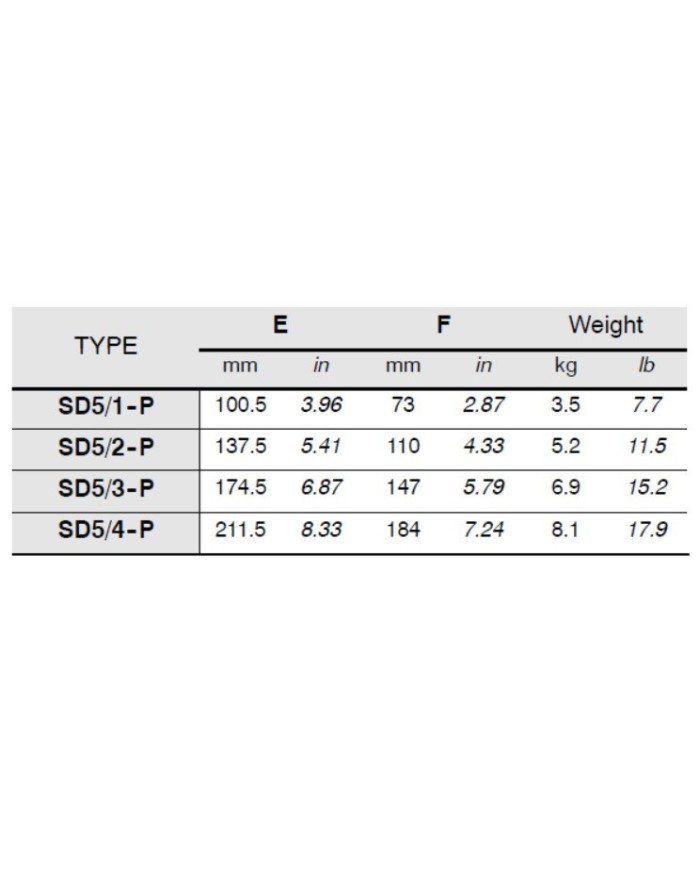

Gewicht [kg]	6.9
Anzahl Sektionen	3

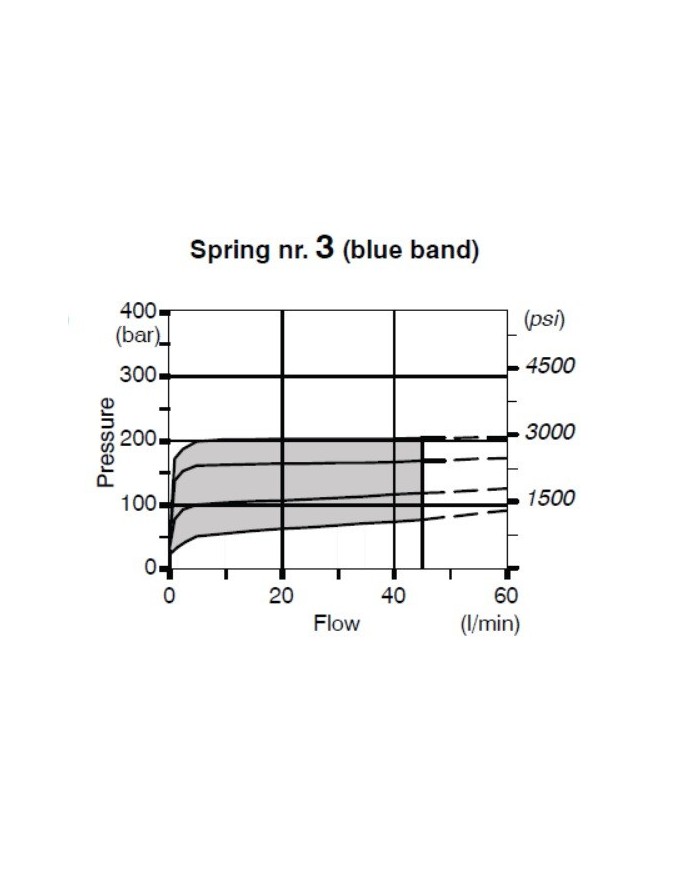

Einstellbereich [bar]	50-200
Standard-Einstellung [bar]	120
Anschluss ["]	offener Mittelstecker
max. Rückdruck [bar]	25
Schaltungsart	parallel
