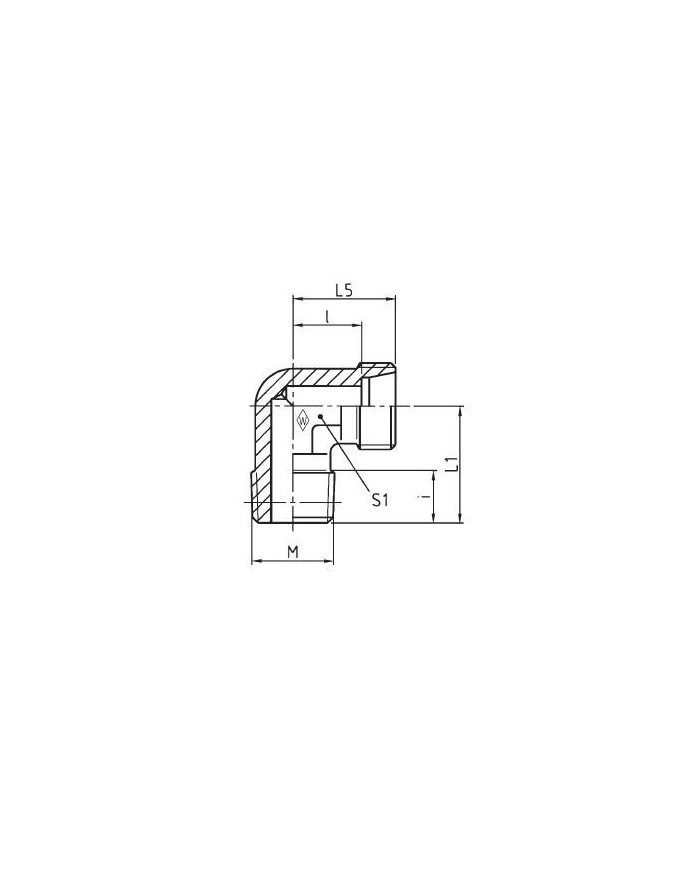

Serie L Winkel-Einschraubstutzen WES - MK

Zum Vergrössern anklicken

Serie L Winkel-Einschraubstutzen WES - MK

Serie L Winkel-Einschraubstutzen WES - MK

Einschraubgewinde MT (kegelig)

Eaton Walterscheid Verschraubungen

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	M [mm]	l [mm]	i [mm]	Rohr AD	L1 [mm]	L5 [mm]	S1 [mm]
041 082 562	1	WES 6 LMK	250	10x1	12	8	6	20	19	12
041 082 582	2	WES 8 LMK	250	12x1.5	14	12	8	26	21	12
041 082 602	3	WES 10 LMK	250	14x1.5	15	12	10	27	22	14
041 082 622	4	WES 12 LMK	250	16x1.5	17	12	12	28	24	17
041 082 652	5	WES 15 LMK	250	18x1.5	21	12	15	32	28	19
041 082 682	6	WES 18 LMK	160	22x1.5	23.5	14	18	36	31	24

Model Code	WES 12 LMK
Model Code	WES 15 LMK
Model Code	WES 18 LMK
Model Code	WES 6 LMK
Model Code	WES 8 LMK
Model Code	WES 10 LMK
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	160
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	250
M [mm]	16x1.5
M [mm]	18x1.5
M [mm]	22x1.5
M [mm]	10x1
M [mm]	12x1.5
M [mm]	14x1.5
l [mm]	21
l [mm]	23.5
l [mm]	12
l [mm]	14
l [mm]	15
l [mm]	17
i [mm]	14
i [mm]	8
i [mm]	12
i [mm]	12
i [mm]	12
i [mm]	12
Rohr AD	15
Rohr AD	18
Rohr AD	6
Rohr AD	8
Rohr AD	10
Rohr AD	12
L1 [mm]	20
L1 [mm]	26
L1 [mm]	27
L1 [mm]	28
L1 [mm]	32
L1 [mm]	36
L5 [mm]	31
L5 [mm]	19
L5 [mm]	21
L5 [mm]	22
L5 [mm]	24
L5 [mm]	28
S1 [mm]	24
S1 [mm]	12
S1 [mm]	12
S1 [mm]	14
S1 [mm]	17
S1 [mm]	19
