Gewinde Reduzierstutzen kurz RED -WD/
BSP-Gewinde (zylindrisch) mit Weichdichtung Elastomer
Eaton Walterscheid Verschraubungen.
Preise sind nur für registrierte Nutzer (B2B-Kunden) sichtbar.
Einloggen
kostenlos registrieren
Varianten

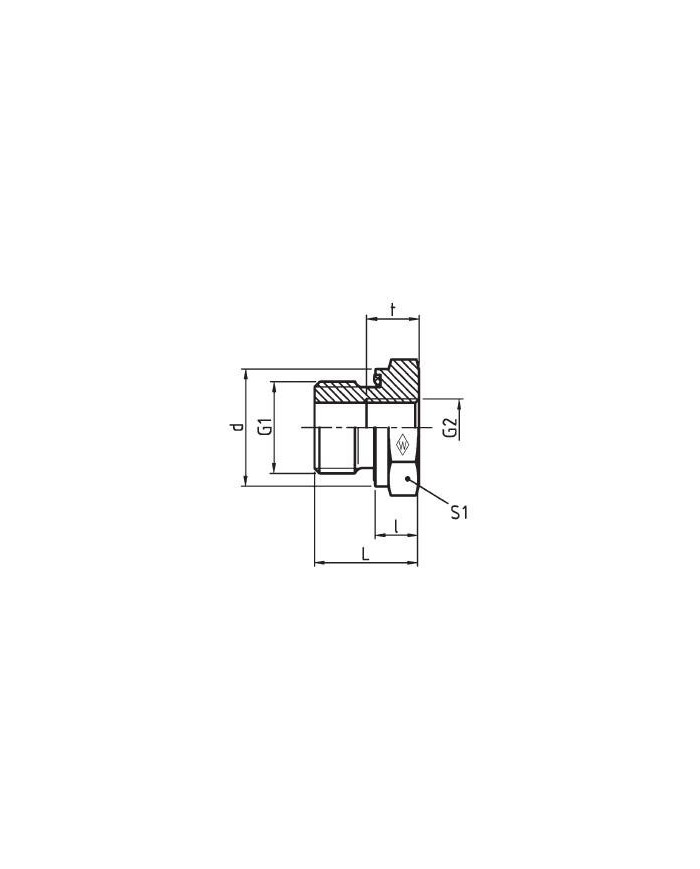

| Artikel-Nr. | Variante | Model Code | max. Betriebsdruck [bar] | L [mm] | l [mm] | d [mm] | S1 [mm] | t [mm] | G1 | G2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 045 188 150 | 1 | RED-R3/8-WD/R1/8 | 630 bar | 22.5 | 10.5 | 21.9 | 22 | 8 | 3/8A | 1/8 |
| 045 188 200 | 2 | RED-R1/2-WD/R1/8 | 630 bar | 24 | 10 | 26.9 | 27 | 8 | 1/2A | 1/8 |
| 045 188 201 | 3 | RED-R1/2-WD/R1/4 | 630 bar | 24 | 10 | 26.9 | 27 | 12 | 1/2A | 1/4 |
| 045 188 301 | 4 | RED-R3/4-WD/R1/4 | 400 bar | 26 | 10 | 31.9 | 32 | 12 | 3/4A | 1/4 |
| 045 188 302 | 5 | RED-R3/4-WD/R3/8 | 400 bar | 26 | 10 | 31.9 | 32 | 12 | 3/4A | 3/8 |
| 045 188 401 | 6 | RED-R1-WD/R1/4 | 400 bar | 29 | 11 | 39.9 | 41 | 12 | 1A | 1/4 |
| 045 188 402 | 7 | RED-R1-WD/R3/8 | 400 bar | 29 | 11 | 39.9 | 41 | 12 | 1A | 3/8 |
| 045 188 403 | 8 | RED-R1-WD/R1/2 | 400 bar | 29 | 11 | 39.9 | 41 | 14 | 1A | 1/2 |
| 045 188 453 | 9 | RED-R1 1/4-WD/R1/2 | 400 bar | 32 | 12 | 49.9 | 50 | 14 | 1 1/4A | 1/2 |
| 045 188 455 | 10 | RED-R1 1/4-WD/R3/4 | 400 bar | 32 | 12 | 49.9 | 50 | 16 | 1 1/4A | 3/4 |
| 045 188 503 | 11 | RED-R1 1/2-WD/R1/2 | 400 bar | 36 | 14 | 54.9 | 55 | 14 | 1 1/2A | 1/2 |
| 045 188 505 | 12 | RED-R1 1/2-WD/R3/4 | 400 bar | 36 | 14 | 54.9 | 55 | 16 | 1 1/2A | 3/4 |
| 045 188 507 | 13 | RED-R1 1/2-WD/R1 | 400 bar | 36 | 14 | 54.9 | 55 | 18 | 1 1/2A | 1 |
