6000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

6000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI rostfreier Stahl 1.4404

Zur Favoritenliste hinzufügen

Varianten

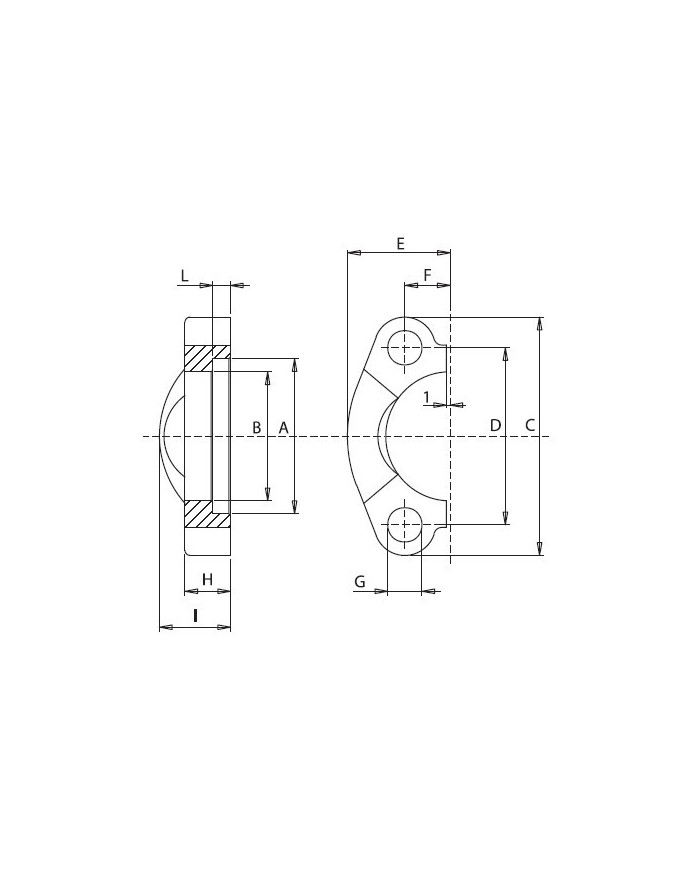

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	I [mm]	L [mm]
070 537 006	1	RF-S.F. 6001-M	420	1/2"	32.5	24.6	57	40.5	24	9.1	8.75	16	22	7.2
070 537 008	2	RF-S.F. 6002-M	420	3/4"	42	32.5	72	50.8	30	11.9	10.5	19	28	8.3
070 537 012	3	RF-S.F. 6003-M	420	1"	48.4	38.9	81	57.2	35	13.9	13	24	32	9
070 537 013	4	RF-S.F. 6004-M	420	1 1/4"	54.8	44.5	96	66.6	39	15.9	15	27	38	9.8
070 537 016	5	RF-S.F. 6005-M	420	1 1/2"	64.3	51.6	113	79.3	48	18.3	17	30	42	12.1
070 537 021	6	RF-S.F. 6006-M	420	2"	80.2	67.6	134	96.8	57	22.2	21	37	52	12.1

Model Code	RF-S.F. 6002-M
Model Code	RF-S.F. 6003-M
Model Code	RF-S.F. 6004-M
Model Code	RF-S.F. 6005-M
Model Code	RF-S.F. 6006-M
Model Code	RF-S.F. 6001-M
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	2"
A ["]	1/2"
A ["]	3/4"
A ["]	1"
A ["]	1 1/4"
A ["]	1 1/2"
A [mm]	42
A [mm]	48.4
A [mm]	54.8
A [mm]	64.3
A [mm]	80.2
A [mm]	32.5
B [mm]	32.5
B [mm]	38.9
B [mm]	44.5
B [mm]	51.6
B [mm]	67.6
B [mm]	24.6
C [mm]	81
C [mm]	96
C [mm]	113
C [mm]	134
C [mm]	57
C [mm]	72
D [mm]	57.2
D [mm]	66.6
D [mm]	79.3
D [mm]	96.8
D [mm]	40.5
D [mm]	50.8
E [mm]	39
E [mm]	48
E [mm]	57
E [mm]	24
E [mm]	30
E [mm]	35
F [mm]	15.9
F [mm]	18.3
F [mm]	22.2
F [mm]	9.1
F [mm]	11.9
F [mm]	13.9
G [mm]	15
G [mm]	17
G [mm]	21
G [mm]	8.75
G [mm]	10.5
G [mm]	13
H [mm]	30
H [mm]	37
H [mm]	16
H [mm]	19
H [mm]	24
H [mm]	27
I [mm]	52
I [mm]	22
I [mm]	28
I [mm]	32
I [mm]	38
I [mm]	42
L [mm]	12.1
L [mm]	12.1
L [mm]	7.2
L [mm]	8.3
L [mm]	9
L [mm]	9.8

Download:

Katalog SAE Flansche rostfrei

SAE Flansche - Stahl rostfrei

Download (720.74KB)
