6000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

6000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI rostfreier Stahl 1.4404

komplett mit M-Schrauben und O-Ringen

Zur Favoritenliste hinzufügen

Varianten

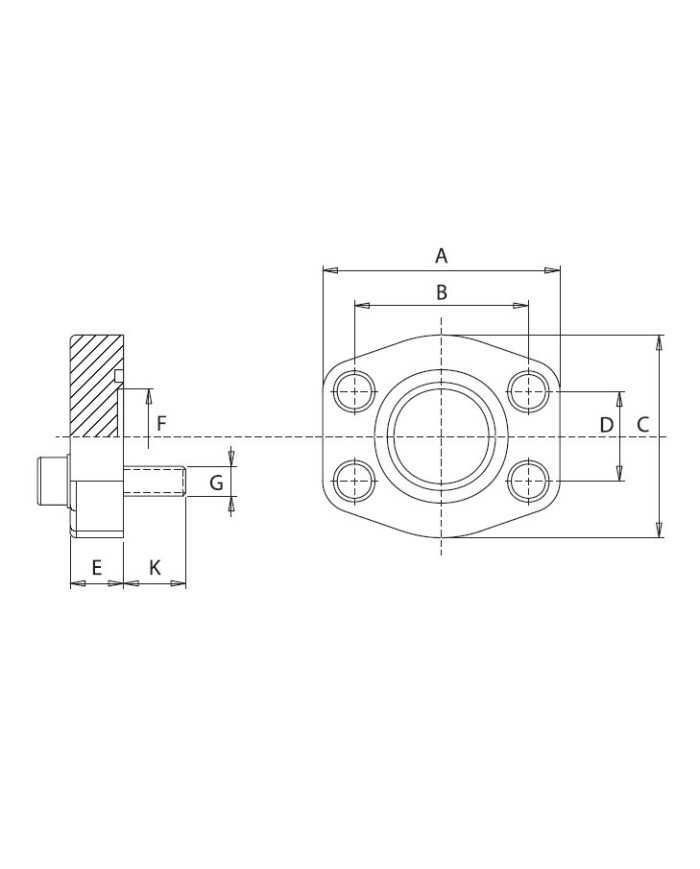

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	K [mm]	O-Ring	G
070 535 208	1	RF-C.F.C.S. 402-M	420	3/4"	71	50.8	53	23.8	15	20	16	AN214	M10
070 535 212	2	RF-C.F.C.S. 403-M	420	1"	80	57.2	66	27.8	17	25	18	AN219	M12
070 535 213	3	RF-C.F.C.S. 404-M	420	1 1/4"	94	66.6	77	31.8	18	25	24	AN222	M14
070 535 216	4	RF-C.F.C.S. 405-M	420	1 1/2"	103	79.3	89	36.5	20	34	24	AN225	M16
070 535 221	5	RF-C.F.C.S. 406-M	420	2"	135	96.8	123	44.5	23	46	31	AN228	M20

Model Code	RF-C.F.C.S. 405-M
Model Code	RF-C.F.C.S. 406-M
Model Code	RF-C.F.C.S. 402-M
Model Code	RF-C.F.C.S. 403-M
Model Code	RF-C.F.C.S. 404-M
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	1 1/2"
A ["]	2"
A ["]	3/4"
A ["]	1"
A ["]	1 1/4"
A [mm]	135
A [mm]	71
A [mm]	80
A [mm]	94
A [mm]	103
B [mm]	50.8
B [mm]	57.2
B [mm]	66.6
B [mm]	79.3
B [mm]	96.8
C [mm]	66
C [mm]	77
C [mm]	89
C [mm]	123
C [mm]	53
D [mm]	31.8
D [mm]	36.5
D [mm]	44.5
D [mm]	23.8
D [mm]	27.8
E [mm]	20
E [mm]	23
E [mm]	15
E [mm]	17
E [mm]	18
F [mm]	20
F [mm]	25
F [mm]	25
F [mm]	34
F [mm]	46
K [mm]	16
K [mm]	18
K [mm]	24
K [mm]	24
K [mm]	31
O-Ring	AN219
O-Ring	AN222
O-Ring	AN225
O-Ring	AN228
O-Ring	AN214
G	M20
G	M10
G	M12
G	M14
G	M16

Download:

Katalog SAE Flansche rostfrei

SAE Flansche - Stahl rostfrei

Download (720.74KB)
