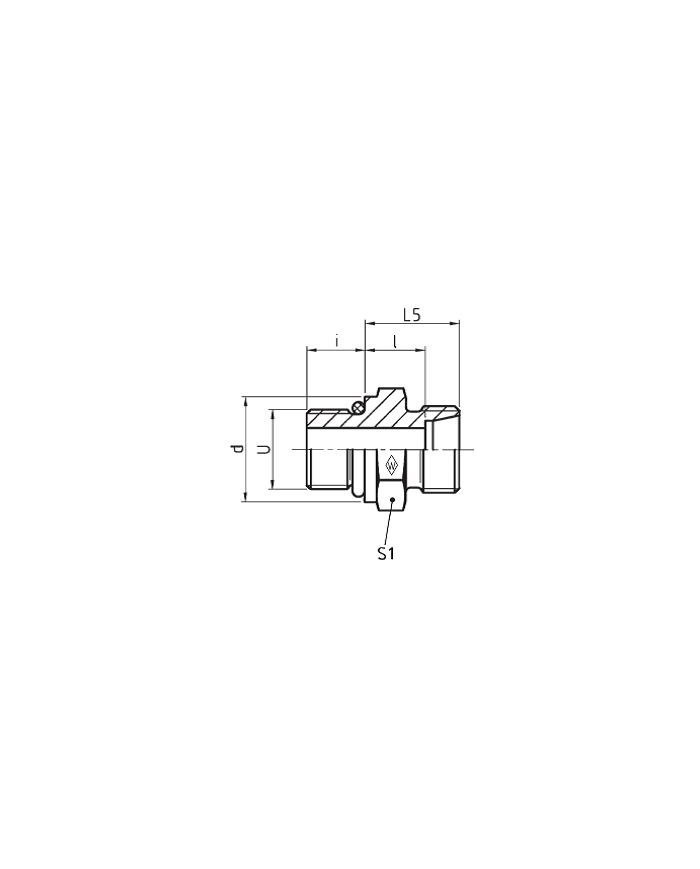

Serie S Gerade-Einschraubstutzen GES - UNF/UN
Einschraubgewinde UST (SAE J 514) mit O-Ring
Eaton Walterscheid Verschraubungen
Preise sind nur für registrierte Nutzer (B2B-Kunden) sichtbar.
Einloggen
kostenlos registrieren
Varianten
| Artikel-Nr. | Variante | Model Code | max. Betriebsdruck [bar] | O-Ring | l [mm] | d [mm] | i [mm] | Rohr AD | S1 [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 042 066 588 | 1 | GES 8 S 7/16-20 UNF | 630 | 8 | |||||
| 042 066 608 | 2 | GES 10 S 9/16-18 UNF | 630 | 10 | |||||
| 042 066 626 | 3 | GES 12 S 3/4-16 UNF | 630 | 16.36x2.20 | 17.5 | 22.3 | 11 | 12 | 24 |
| 042 066 628 | 4 | GES 12 S 9/16-18 UNF | 630 | 12 | |||||
| 042 066 666 | 5 | GES 16 S 3/4-16 UNF | 630 | 16.36x2.20 | 15.5 | 22.3 | 11 | 16 | 24 |
| 042 066 667 | 6 | GES 16 S 7/8-14 UNF | 630 | 19.18x2.46 | 18.5 | 25.5 | 12.7 | 16 | 30 |
| 042 066 706 | 7 | GES 20 S 3/4-16 UNF | 400 | 16.36x2.20 | 20.5 | 22.3 | 11 | 20 | 32 |
| 042 066 707 | 8 | GES 20 S 7/8-14 UNF | 400 | 19.18x2.46 | 20.5 | 25.5 | 12.7 | 20 | 36 |
| 042 066 708 | 9 | GES 20 S 1 1/16-12 UN | 400 | 23.47x2.95 | 20.5 | 31.9 | 15 | 20 | 32 |
| 042 066 758 | 10 | GES 25 S 1 1/16-12 UN | 400 | 25 | |||||
| 042 066 759 | 11 | GES 25 S 1 5/16-12 UN | 400 | 29.74x2.95 | 23 | 38.2 | 15 | 25 | 41 |
| 042 066 808 | 12 | GES 30 S 1 5/16-12 UN | 315 | 30 | |||||
| 042 066 809 | 13 | GES 30 S 1 5/8-12 UN | 315 | 37.46x3 | 23.5 | 47.7 | 15 | 30 | 50 |
| 042 066 888 | 14 | GES 38 S 1 5/8-12 UN | 315 | 38 |
