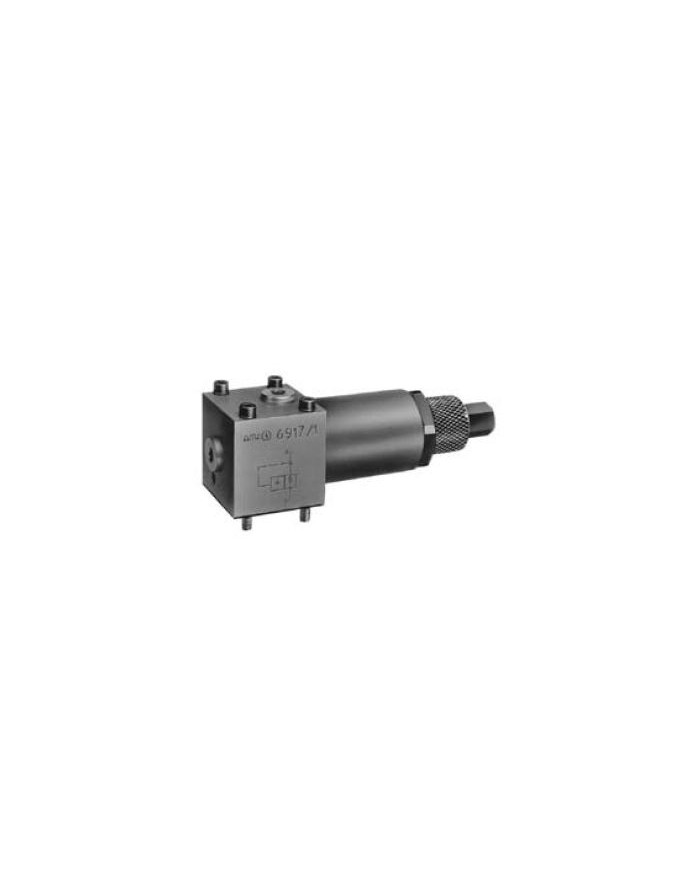

Schliessventil

Schliessventil, druckabhängig

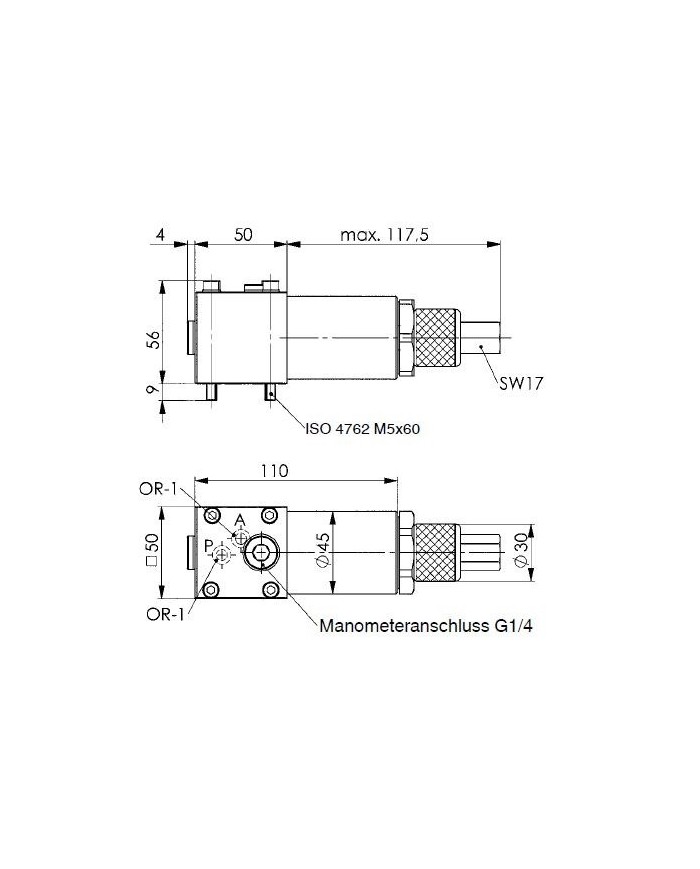

für O-Ring Anschluss
Eingangsdruck an P max. 400 bar
Einstelldruck an A min. 20 bar
Einstelldruck an A max. 370 bar

Ausführung:
Grundkörper aus Stahl, phosphatiert. Restliche Bauteile sind aus Vergütungsstahl gefertigt. Ventilsitz und Kolben sind gehärtet und geschliffen. Das Ventil ist leckölfrei.

Anwendung:

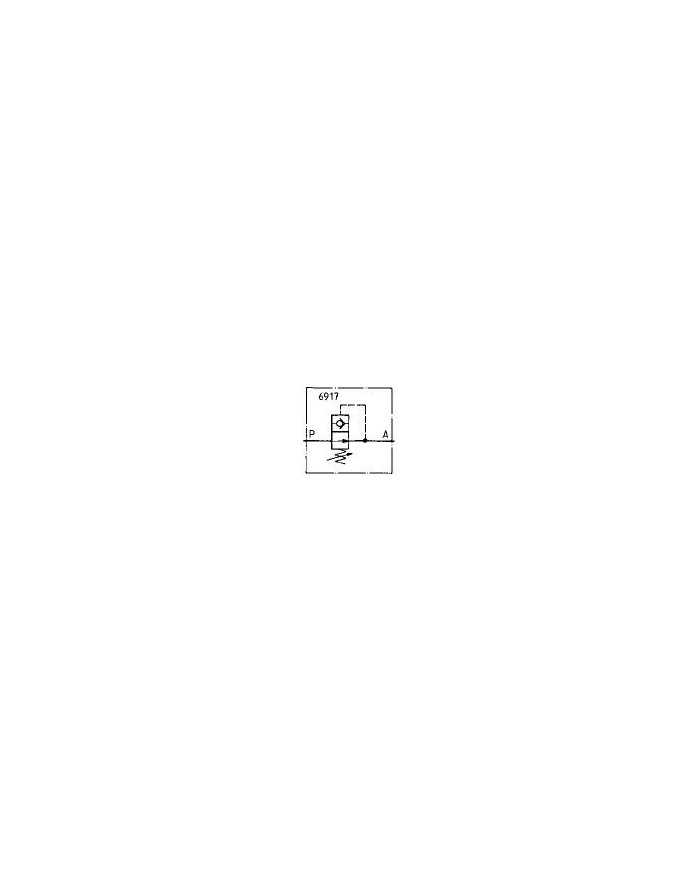

Das Schliessventil sperrt den Durchfluss von P nach A, wenn der eingestellt Druck am Ausgang A erreicht ist. Es öffnet, wenn der Druck an A unter den Einstellwert abfällt (z.B. durch Leckage am Verbraucher)

1. Im Einkreissystem: Das Schließventil wird eingesetzt, wenn in einem Hydraulikkreis ein Teil der Verbraucher nur mit einem reduzierten Druck beaufschlagt werden soll (z. B. um das Verspannen der Werkstücke zu verhindern oder zum Positionieren).

2. Im Zweikreissystem: Sollen zwei Arbeitskreise mit unterschiedlichen Drücken von einem Pumpenaggregat betrieben werden, so muss der Druck eines Kreises durch Vorschalten des Schließventils reduziert werden.
