DRV bis 40 L/Min.

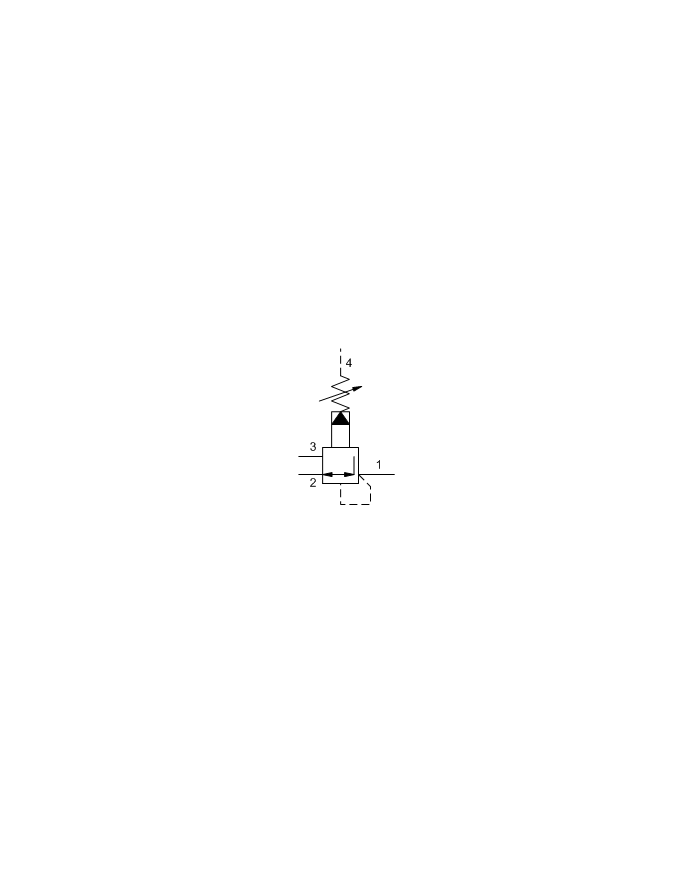

3-Wege-Druckregelventil, vorgesteuert, mit Lecköl nach Anschluss 4

Dieses vorgesteuerte 3-Wege-Druckregelventil mit externer Entlastung reduziert einen hohen Primärdruck an Anschluss 2 auf einen niedrigeren, geregelten Druck an Anschluss 1. Bei Überdruck an Anschluss 1 fließt das Öl über Anschluss 3 zum Tank ab. Das Ventil wird nicht durch Staudruck an Anschluss 3 (Tank) beeinflusst, da die Vorsteuerung separat zu Anschluss 4 entlastet wird, der auch zur Fernsteuerung verwendet werden kann.

• Der maximale Druck an Anschluss 3 sollte 210 bar nicht überschreiten.
• Vorgesteuerte Ventile haben eine sehr geringe Totzone zwischen Druckreduzierung und Druckbegrenzung.
• Der maximal zulässiger Zulaufdruck hängt vom Federeinstellbereich ab. Die Federbereiche D, E, N und Q sind mit einem maximalen Differenzdruck von 140 bar zwischen Zulauf und Ablauf getestet. Federbereiche A, B und H sind mit einem maximalen Differenzdruck von 210 bar zwischen Zulauf und Ablauf getestet. Federbereiche C und W funktionieren mit einem Zulaufdruck von 350 bar.
• Der maximale Druck an Anschluss 4 sollte 350 bar nicht überschreiten.



Einstellung L: Standard Spindelverstellung
