3000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

3000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

3000 PSI rostfreier Stahl 1.4404

6000 PSI Stahl S355J2

Nächstes Produkt

6000 PSI rostfreier Stahl 1.4404

6000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

komplett mit M-Schrauben und O-Ringen

Zur Favoritenliste hinzufügen

Varianten

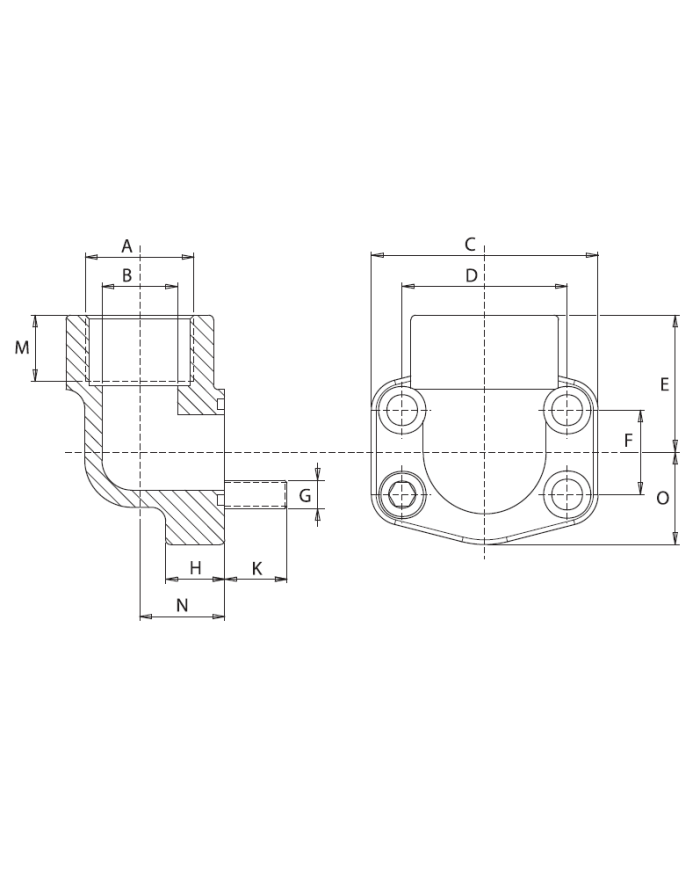

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	K [mm]	M [mm]	O [mm]	O-Ring	G
070 514 608	1	RF-F.S. 300.90°-S-M	348	3/4"	38.5	19	68	47.6	25	22.3	18	15	5	25	AN214	M10
070 514 612	2	RF-F.S. 302.90°-S-M	348	1"	44.5	25	72	52.4	28	26.2	19	15	6	27	AN219	M10
070 514 613	3	RF-F.S. 304.90°-S-M	278	1 1/4"	53.5	31	82	58.7	34	30.2	22	17	7	34	AN222	M10
070 514 616	4	RF-F.S. 306.90°-S-M	210	1 1/2"	62.5	38	95	69.9	43	35.7	25	18	8	39	AN225	M12
070 514 621	5	RF-F.S. 308.90°-S-M	210	2"	77	50	105	77.8	50	42.9	25	18	10	44	AN228	M12

Model Code	RF-F.S. 300.90°-S-M
Model Code	RF-F.S. 302.90°-S-M
Model Code	RF-F.S. 304.90°-S-M
Model Code	RF-F.S. 306.90°-S-M
Model Code	RF-F.S. 308.90°-S-M
max. Betriebsdruck [bar]	348
max. Betriebsdruck [bar]	348
max. Betriebsdruck [bar]	278
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	2"
A ["]	3/4"
A ["]	1"
A [mm]	44.5
A [mm]	53.5
A [mm]	62.5
A [mm]	77
A [mm]	38.5
B [mm]	31
B [mm]	38
B [mm]	50
B [mm]	19
B [mm]	25
C [mm]	105
C [mm]	68
C [mm]	72
C [mm]	82
C [mm]	95
D [mm]	47.6
D [mm]	52.4
D [mm]	58.7
D [mm]	69.9
D [mm]	77.8
E [mm]	25
E [mm]	28
E [mm]	34
E [mm]	43
E [mm]	50
F [mm]	30.2
F [mm]	35.7
F [mm]	42.9
F [mm]	22.3
F [mm]	26.2
H [mm]	25
H [mm]	25
H [mm]	18
H [mm]	19
H [mm]	22
K [mm]	18
K [mm]	15
K [mm]	15
K [mm]	17
K [mm]	18
M [mm]	5
M [mm]	6
M [mm]	7
M [mm]	8
M [mm]	10
O [mm]	25
O [mm]	27
O [mm]	34
O [mm]	39
O [mm]	44
O-Ring	AN219
O-Ring	AN222
O-Ring	AN225
O-Ring	AN228
O-Ring	AN214
G	M12
G	M10
G	M10
G	M10
G	M12

Download:

Katalog SAE Flansche rostfrei

SAE Flansche - Stahl rostfrei

Download (720.74KB)
