3000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

3000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI Stahl S355J2

Nächstes Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI Stahl S355J2

komplett mit M-Schrauben und O-Ringen

Zur Favoritenliste hinzufügen

Varianten

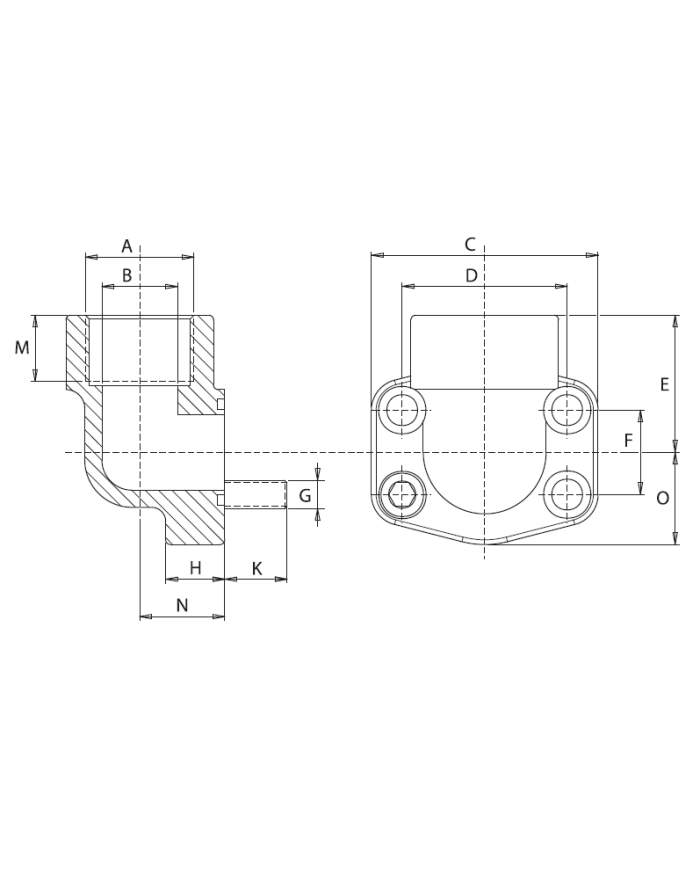

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	K [mm]	M [mm]	O [mm]	O-Ring	G
070 534 607	1	F.S. 600.90°-S-M	420	3/4"	27.2	19	73	50.8	29	23.8	19	15	6	28	AN214	M10
070 534 610	2	F.S. 602.90°-S-M	420	1"	24.1	25	83	57.1	35	27.8	24	19	7	35	AN219	M12
070 534 611	3	F.S. 604.90°-S-M	420	1 1/4"	42.8	31	96	66.7	44	31.7	25	21	8	40	AN222	M14
070 534 615	4	F.S. 606.90°-S-M	420	1 1/2"	48.6	38	110	79.4	50	36.5	26	25	10	45	AN225	M16

Model Code	F.S. 600.90°-S-M
Model Code	F.S. 602.90°-S-M
Model Code	F.S. 604.90°-S-M
Model Code	F.S. 606.90°-S-M
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	1"
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	3/4"
A [mm]	24.1
A [mm]	42.8
A [mm]	48.6
A [mm]	27.2
B [mm]	38
B [mm]	19
B [mm]	25
B [mm]	31
C [mm]	83
C [mm]	96
C [mm]	110
C [mm]	73
D [mm]	57.1
D [mm]	66.7
D [mm]	79.4
D [mm]	50.8
E [mm]	29
E [mm]	35
E [mm]	44
E [mm]	50
F [mm]	27.8
F [mm]	31.7
F [mm]	36.5
F [mm]	23.8
H [mm]	25
H [mm]	26
H [mm]	19
H [mm]	24
K [mm]	15
K [mm]	19
K [mm]	21
K [mm]	25
M [mm]	7
M [mm]	8
M [mm]	10
M [mm]	6
O [mm]	28
O [mm]	35
O [mm]	40
O [mm]	45
O-Ring	AN225
O-Ring	AN214
O-Ring	AN219
O-Ring	AN222
G	M12
G	M14
G	M16
G	M10

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
