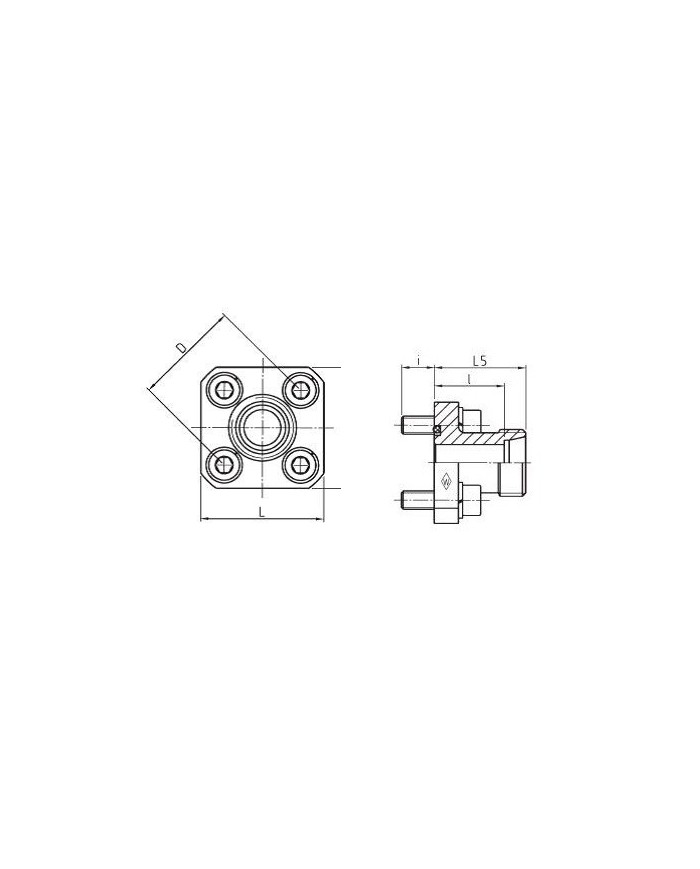

Serie L Gerade-Flanschstutzen GFS

Zum Vergrössern anklicken

Serie L Gerade-Flanschstutzen GFS

Nächstes Produkt

Serie L Winkel-Flanschstutzen WFS

Serie L Winkel-Flanschstutzen WFS

Serie L Gerade-Flanschstutzen GFS

Vierlochbefestigung

Eaton Walterscheid Verschraubungen.

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	D [mm]	L [mm]	l [mm]	i [mm]	Rohr AD	L5 [mm]
070 210 100	1	GFS 10 L-35	315 bar	35	39	23	12.5	10	30
070 210 120	2	GFS 12 L-35	315 bar	35	39	23	12.5	12	30
070 210 150	3	GFS 15 L-35	250 bar	35	39	23	12.5	15	30
070 230 150	4	GFS 15 L-40	100 bar	40	42	28	12.5	15	35
070 230 180	5	GFS 18 L-40	100 bar	40	42	27.5	12.5	18	35
070 230 220	6	GFS 22 L-40	100 bar	40	42	27.5	12.5	22	35
070 230 280	7	GFS 28 L-40	100 bar	40	41	34.5	12.5	28	42

Model Code	GFS 28 L-40
Model Code	GFS 10 L-35
Model Code	GFS 12 L-35
Model Code	GFS 15 L-35
Model Code	GFS 15 L-40
Model Code	GFS 18 L-40
Model Code	GFS 22 L-40
max. Betriebsdruck [bar]	315 bar
max. Betriebsdruck [bar]	315 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	100 bar
max. Betriebsdruck [bar]	100 bar
max. Betriebsdruck [bar]	100 bar
max. Betriebsdruck [bar]	100 bar
D [mm]	40
D [mm]	40
D [mm]	35
D [mm]	35
D [mm]	35
D [mm]	40
D [mm]	40
L [mm]	42
L [mm]	41
L [mm]	39
L [mm]	39
L [mm]	39
L [mm]	42
L [mm]	42
l [mm]	27.5
l [mm]	27.5
l [mm]	34.5
l [mm]	23
l [mm]	23
l [mm]	23
l [mm]	28
i [mm]	12.5
i [mm]	12.5
i [mm]	12.5
i [mm]	12.5
i [mm]	12.5
i [mm]	12.5
i [mm]	12.5
Rohr AD	18
Rohr AD	22
Rohr AD	28
Rohr AD	10
Rohr AD	12
Rohr AD	15
Rohr AD	15
L5 [mm]	35
L5 [mm]	35
L5 [mm]	35
L5 [mm]	42
L5 [mm]	30
L5 [mm]	30
L5 [mm]	30
