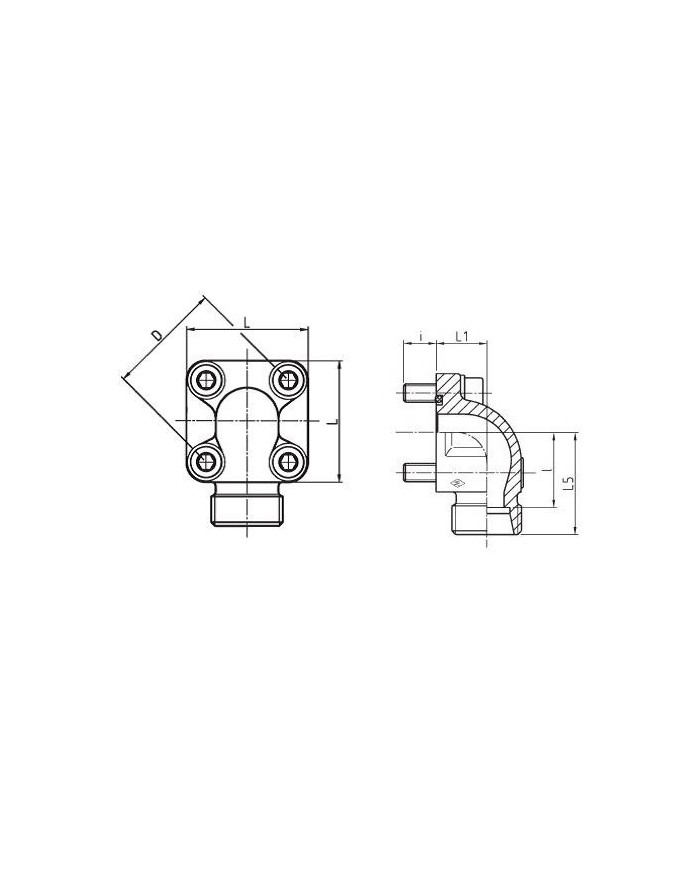

Serie L Winkel-Flanschstutzen WFS

Zum Vergrössern anklicken

Serie L Winkel-Flanschstutzen WFS

Vorheriges Produkt

Serie L Gerade-Flanschstutzen GFS

Serie L Gerade-Flanschstutzen GFS

Serie L Winkel-Flanschstutzen WFS

Vierlochbefestigung

Eaton Walterscheid Verschraubungen.

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	D [mm]	L [mm]	l [mm]	i [mm]	Rohr AD	L1 [mm]	L5 [mm]
070 215 100	1	WFS 10 L-35	315 bar	35	39	30.5	12.5	10	16.5	37.5
070 215 120	2	WFS 12 L-35	315 bar	35	39	30.5	12.5	12	16.5	37.5
070 215 150	3	WFS 15 L-35	250 bar	35	39	30	12.5	15	16.5	37
070 235 150	4	WFS 15 L-40	100 bar	40	42	30	12.5	15	22.5	37

Model Code	WFS 12 L-35
Model Code	WFS 15 L-35
Model Code	WFS 15 L-40
Model Code	WFS 10 L-35
max. Betriebsdruck [bar]	315 bar
max. Betriebsdruck [bar]	315 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	100 bar
D [mm]	40
D [mm]	35
D [mm]	35
D [mm]	35
L [mm]	39
L [mm]	39
L [mm]	42
L [mm]	39
l [mm]	30.5
l [mm]	30.5
l [mm]	30
l [mm]	30
i [mm]	12.5
i [mm]	12.5
i [mm]	12.5
i [mm]	12.5
Rohr AD	12
Rohr AD	15
Rohr AD	15
Rohr AD	10
L1 [mm]	16.5
L1 [mm]	16.5
L1 [mm]	16.5
L1 [mm]	22.5
L5 [mm]	37.5
L5 [mm]	37
L5 [mm]	37
L5 [mm]	37.5
