3000 PSI Stahl ASTM/A 105

Zum Vergrössern anklicken

3000 PSI Stahl ASTM/A 105

Vorheriges Produkt

3000 PSI Stahl ASTM/A 105

3000 PSI Stahl S355J2

6000 PSI Stahl S355J2

zum Einschrauben

Zur Favoritenliste hinzufügen

Varianten

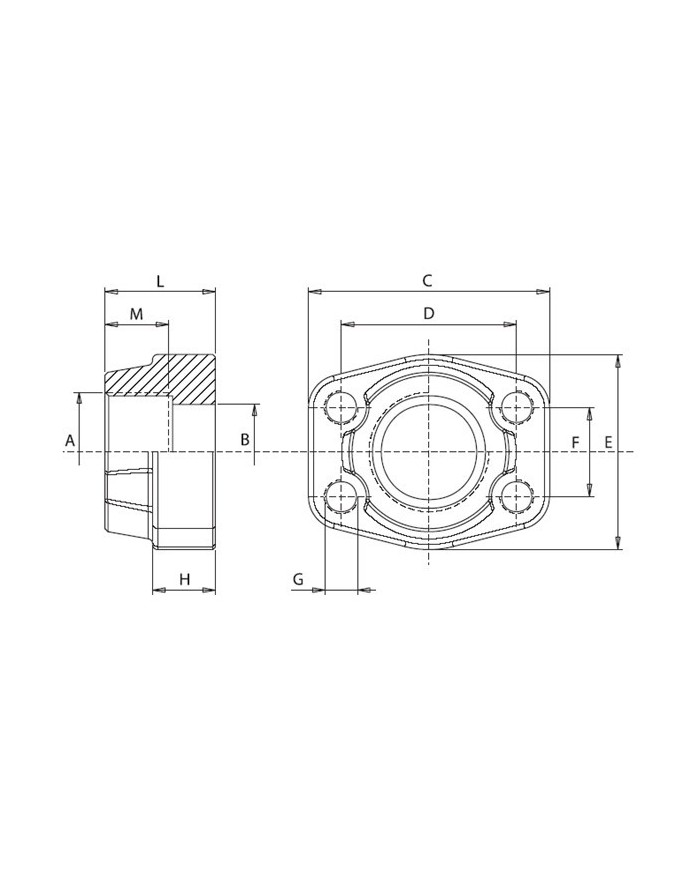

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	L [mm]	M [mm]	G
070 531 803	1	C. 401-GAS-F-F-M	420	3/8"	13	58	40.5	48	18.2	16	36	19	M8
070 531 807	2	C. 402-GAS-F-F-M	420	3/4"	19	72	50.8	54	23.8	19	36	22	M10
070 531 810	3	C. 403-GAS-F-F-M	420	1"	25	81	57.1	70	27.8	24	44	24	M12
070 531 811	4	C. 404-GAS-F-F-M	420	1 1/4"	31	95	66.7	78	31.6	27	44	25	M14
070 531 815	5	C. 405-GAS-F-F-M	420	1 1/2"	38	107	79.4	90	36.5	30	51	28	M16
070 531 820	6	C. 406-GAS-F-F-M	420	2"	50	136	96.8	117	44.4	37	70	33	M20

Model Code	C. 401-GAS-F-F-M
Model Code	C. 402-GAS-F-F-M
Model Code	C. 403-GAS-F-F-M
Model Code	C. 404-GAS-F-F-M
Model Code	C. 405-GAS-F-F-M
Model Code	C. 406-GAS-F-F-M
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	1 1/2"
A ["]	2"
A ["]	3/8"
A ["]	3/4"
A ["]	1"
A ["]	1 1/4"
B [mm]	19
B [mm]	25
B [mm]	31
B [mm]	38
B [mm]	50
B [mm]	13
C [mm]	72
C [mm]	81
C [mm]	95
C [mm]	107
C [mm]	136
C [mm]	58
D [mm]	50.8
D [mm]	57.1
D [mm]	66.7
D [mm]	79.4
D [mm]	96.8
D [mm]	40.5
E [mm]	70
E [mm]	78
E [mm]	90
E [mm]	117
E [mm]	48
E [mm]	54
F [mm]	27.8
F [mm]	31.6
F [mm]	36.5
F [mm]	44.4
F [mm]	18.2
F [mm]	23.8
H [mm]	27
H [mm]	30
H [mm]	37
H [mm]	16
H [mm]	19
H [mm]	24
L [mm]	44
L [mm]	51
L [mm]	70
L [mm]	36
L [mm]	36
L [mm]	44
M [mm]	25
M [mm]	28
M [mm]	33
M [mm]	19
M [mm]	22
M [mm]	24
G	M16
G	M20
G	M8
G	M10
G	M12
G	M14

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
