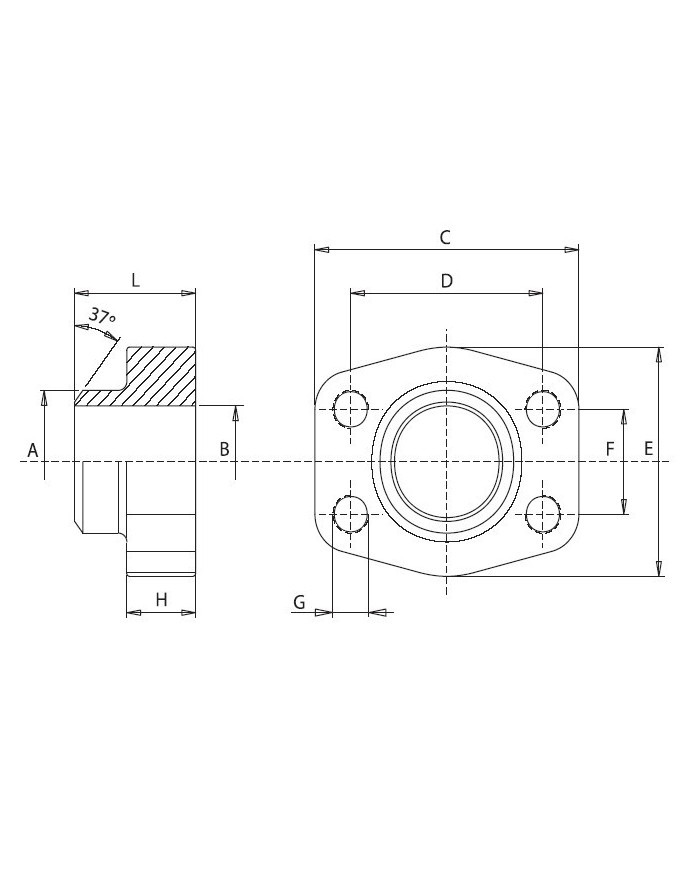

3000 PSI Stahl ASTM/A 105

Zum Vergrössern anklicken

3000 PSI Stahl ASTM/A 105

Nächstes Produkt

6000 PSI Stahl ASTM/A 105

6000 PSI Stahl S355J2

3000 PSI Stahl S355J2

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	L [mm]	G
070 514 805	1	C. 080-ST-F-F-M	345	1/2"	21.6	13	58	38.1	48	17.5	16	36	M8
070 514 807	2	C. 100-ST-F-F-M	345	3/4"	27.2	19	67	47.6	50	22.2	18	36	M10
070 514 810	3	C. 102-ST-F-F-M	345	1"	34.5	25	72	52.4	54	26.2	18	38	M10
070 514 811	4	C. 104-ST-F-F-M	275	1 1/4"	42.8	31	81	58.7	70	30.2	21	41	M10
070 514 815	5	C. 106-ST-F-F-M	200	1 1/2"	48.6	38	95	69.8	78	35.7	25	44	M12
070 514 820	6	C. 108-ST-F-F-M	200	2"	61	50	104	77.8	90	42.9	25	45	M12
070 514 825	7	C. 110-ST-F-F-M	170	2 1/2"	76.6	63	116	88.9	102	50.8	25	50	M12
070 514 830	8	C. 112-ST-F-F-M	135	3"	89	73	136	106.4	125	61.9	27	50	M16
070 514 835	9	C. 114-ST-F-F-M	35	3 1/2"	103	89	153	120.7	137	69.8	27	50	M16
070 514 840	10	C. 116-ST-F-F-M	35	4"	115	99	163	130.0	147	77.8	27	50	M16

Model Code	C. 106-ST-F-F-M
Model Code	C. 108-ST-F-F-M
Model Code	C. 110-ST-F-F-M
Model Code	C. 080-ST-F-F-M
Model Code	C. 112-ST-F-F-M
Model Code	C. 100-ST-F-F-M
Model Code	C. 114-ST-F-F-M
Model Code	C. 102-ST-F-F-M
Model Code	C. 116-ST-F-F-M
Model Code	C. 104-ST-F-F-M
max. Betriebsdruck [bar]	135
max. Betriebsdruck [bar]	345
max. Betriebsdruck [bar]	35
max. Betriebsdruck [bar]	345
max. Betriebsdruck [bar]	35
max. Betriebsdruck [bar]	275
max. Betriebsdruck [bar]	200
max. Betriebsdruck [bar]	200
max. Betriebsdruck [bar]	170
max. Betriebsdruck [bar]	345
A ["]	3 1/2"
A ["]	1"
A ["]	4"
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	2"
A ["]	2 1/2"
A ["]	1/2"
A ["]	3"
A ["]	3/4"
A [mm]	21.6
A [mm]	89
A [mm]	27.2
A [mm]	103
A [mm]	34.5
A [mm]	115
A [mm]	42.8
A [mm]	48.6
A [mm]	61
A [mm]	76.6
B [mm]	99
B [mm]	31
B [mm]	38
B [mm]	50
B [mm]	63
B [mm]	13
B [mm]	73
B [mm]	19
B [mm]	89
B [mm]	25
C [mm]	116
C [mm]	58
C [mm]	136
C [mm]	67
C [mm]	153
C [mm]	72
C [mm]	163
C [mm]	81
C [mm]	95
C [mm]	104
D [mm]	52.4
D [mm]	130.0
D [mm]	58.7
D [mm]	69.8
D [mm]	77.8
D [mm]	88.9
D [mm]	38.1
D [mm]	106.4
D [mm]	47.6
D [mm]	120.7
E [mm]	90
E [mm]	102
E [mm]	48
E [mm]	125
E [mm]	50
E [mm]	137
E [mm]	54
E [mm]	147
E [mm]	70
E [mm]	78
F [mm]	22.2
F [mm]	69.8
F [mm]	26.2
F [mm]	77.8
F [mm]	30.2
F [mm]	35.7
F [mm]	42.9
F [mm]	50.8
F [mm]	17.5
F [mm]	61.9
H [mm]	27
H [mm]	21
H [mm]	25
H [mm]	16
H [mm]	25
H [mm]	25
H [mm]	27
H [mm]	18
H [mm]	27
H [mm]	18
L [mm]	50
L [mm]	36
L [mm]	50
L [mm]	36
L [mm]	50
L [mm]	38
L [mm]	50
L [mm]	41
L [mm]	44
L [mm]	45
G	M12
G	M12
G	M8
G	M16
G	M10
G	M16
G	M10
G	M16
G	M10
G	M12

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
