Gelenkkopf TS_C (GK_DO)

Gelenkkopf TS_C (GK_DO)

Zum Vergrössern anklicken

Gelenkkopf TS_C (GK_DO)

Gelenkkopf TS_C (GK_DO)

Nächstes Produkt

Gelenkkopf TS_N (GF_DO)

Gelenkkopf TS_N (GF_DO)

Gelenkkopf TS_C (GK_DO)

Zur Favoritenliste hinzufügen

Varianten

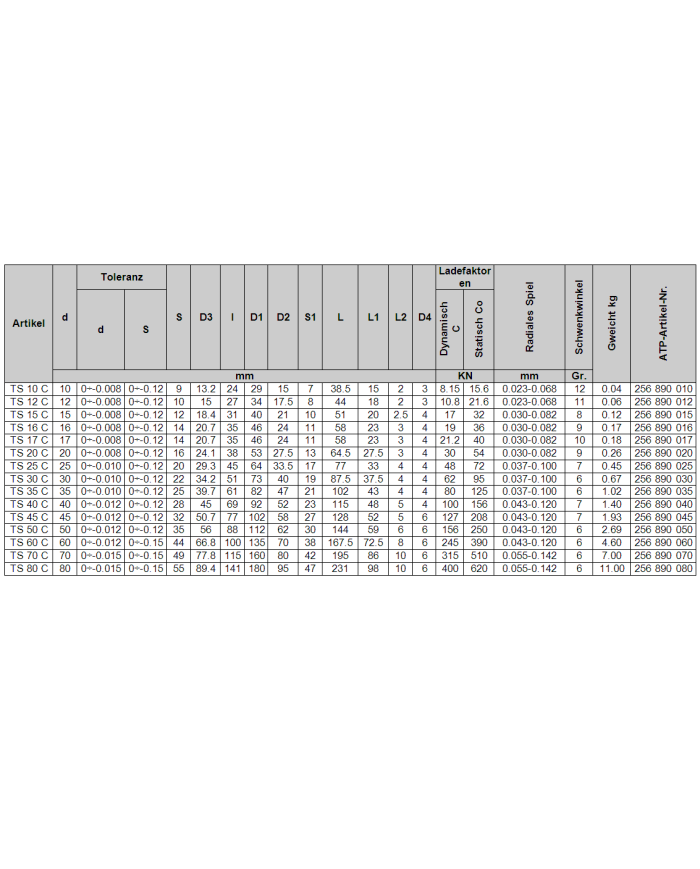

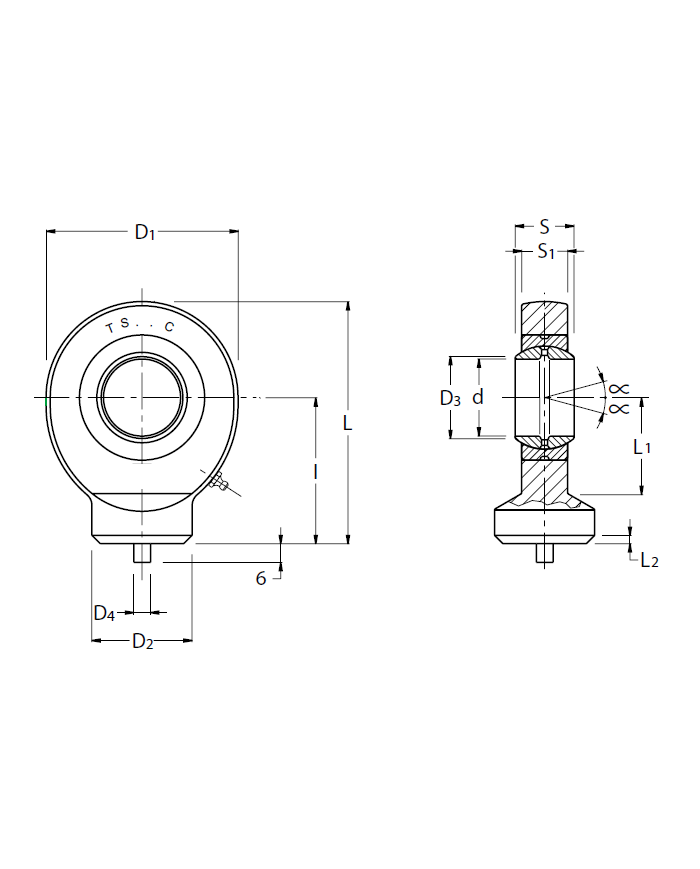

Artikel-Nr.	Variante	Model Code	I [mm]	L [mm]	S [mm]	d [mm]
256 890 010	1	TS10C/GK10DO	24	38.5	9	10
256 890 012	2	TS12C/GK12DO	27	44	10	12
256 890 015	3	TS15C/GK15DO	31	51	12	15
256 890 016	4	TS16C/GK16DO	35	58	14	16
256 890 017	5	TS17C/GK17DO	35	58	14	17
256 890 020	6	TS20C/GK20DO	38	64.5	16	20
256 890 025	7	TS25C/GK25DO	45	77	20	25
256 890 030	8	TS30C/GK30DO	51	87.5	22	30
256 890 035	9	TS35C/GK35DO	61	102	25	35
256 890 040	10	TS40C/GK40DO	69	115	28	40
256 890 045	11	TS45C/GK45DO	77	128	32	45
256 890 050	12	TS50C/GK50DO	88	144	35	50
256 890 060	13	TS60C/GK60DO	100	167.5	44	60
256 890 070	14	TS70C/GK70DO	115	195	49	70
256 890 080	15	TS80C/GK80DO	141	231	55	80

Model Code	TS30C/GK30DO
Model Code	TS12C/GK12DO
Model Code	TS80C/GK80DO
Model Code	TS35C/GK35DO
Model Code	TS15C/GK15DO
Model Code	TS40C/GK40DO
Model Code	TS16C/GK16DO
Model Code	TS45C/GK45DO
Model Code	TS17C/GK17DO
Model Code	TS50C/GK50DO
Model Code	TS20C/GK20DO
Model Code	TS60C/GK60DO
Model Code	TS25C/GK25DO
Model Code	TS10C/GK10DO
Model Code	TS70C/GK70DO
I [mm]	51
I [mm]	27
I [mm]	141
I [mm]	61
I [mm]	31
I [mm]	69
I [mm]	35
I [mm]	77
I [mm]	35
I [mm]	88
I [mm]	38
I [mm]	100
I [mm]	45
I [mm]	24
I [mm]	115
L [mm]	64.5
L [mm]	167.5
L [mm]	77
L [mm]	38.5
L [mm]	195
L [mm]	87.5
L [mm]	44
L [mm]	231
L [mm]	102
L [mm]	51
L [mm]	115
L [mm]	58
L [mm]	128
L [mm]	58
L [mm]	144
S [mm]	35
S [mm]	16
S [mm]	44
S [mm]	20
S [mm]	9
S [mm]	49
S [mm]	22
S [mm]	10
S [mm]	55
S [mm]	25
S [mm]	12
S [mm]	28
S [mm]	14
S [mm]	32
S [mm]	14
d [mm]	40
d [mm]	16
d [mm]	45
d [mm]	17
d [mm]	50
d [mm]	20
d [mm]	60
d [mm]	25
d [mm]	10
d [mm]	70
d [mm]	30
d [mm]	12
d [mm]	80
d [mm]	35
d [mm]	15

Download:

Katalog ATP Gelenkköpfe

Gelenkköpfe für Hydraulik Zylinder

Download (2.15MB)
