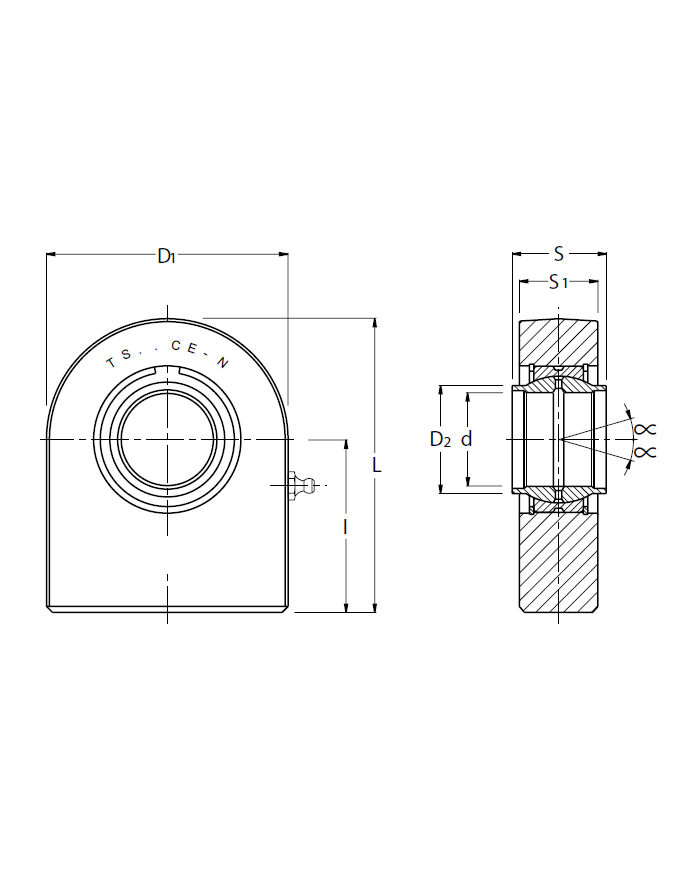

Gelenkkopf TS_CE-N

Gelenkkopf TS_CE-N

Zum Vergrössern anklicken

Gelenkkopf TS_CE-N

Gelenkkopf TS_CE-N

Vorheriges Produkt

Gelenkkopf TS_N (GF_DO)

Gelenkkopf TS_N (GF_DO)

Nächstes Produkt

Gelenkkopf TAPR_N (GIHR_DO)

Gelenkkopf TAPR_N (GIHR_DO)

Gelenkkopf TS_CE-N

Zur Favoritenliste hinzufügen

Varianten

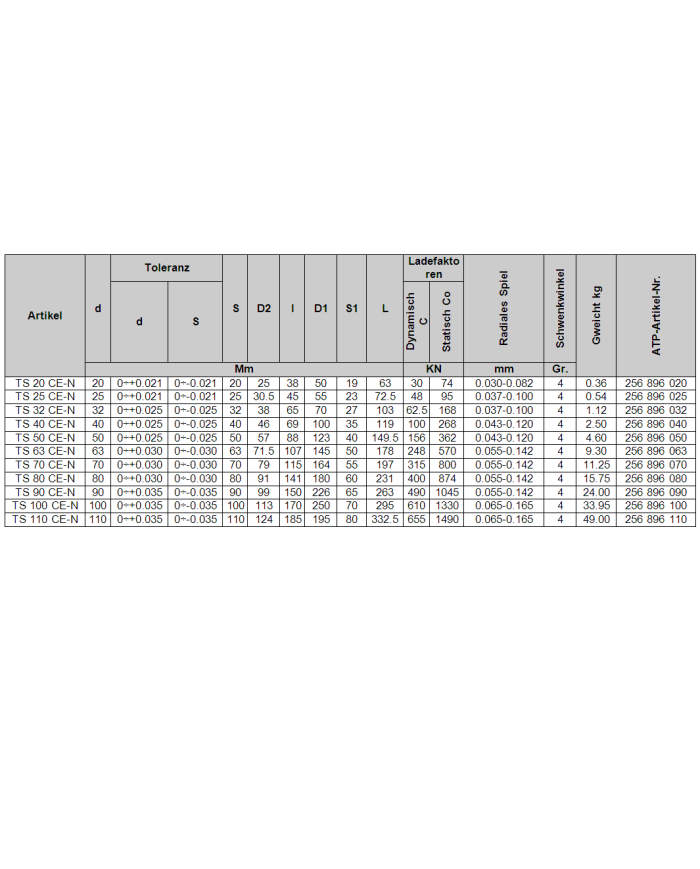

Artikel-Nr.	Variante	Model Code	I [mm]	L [mm]	S [mm]	d [mm]
256 896 020	1	TS20CE-N	38	63	20	20
256 896 025	2	TS25CE-N	45	72.5	25	25
256 896 032	3	TS32CE-N	65	103	32	32
256 896 040	4	TS40CE-N	69	119	40	40
256 896 050	5	TS50CE-N	88	149.5	50	50
256 896 063	6	TS63CE-N	107	178	63	63
256 896 070	7	TS70CE-N	115	197	70	70
256 896 080	8	TS80CE-N	141	231	80	80
256 896 090	9	TS90CE-N	150	263	90	90
256 896 100	10	TS100CE-N	170	295	100	100
256 896 110	11	TS110CE-N	185	332.5	110	110

Model Code	TS70CE-N
Model Code	TS20CE-N
Model Code	TS80CE-N
Model Code	TS25CE-N
Model Code	TS90CE-N
Model Code	TS32CE-N
Model Code	TS100CE-N
Model Code	TS40CE-N
Model Code	TS110CE-N
Model Code	TS50CE-N
Model Code	TS63CE-N
I [mm]	107
I [mm]	115
I [mm]	38
I [mm]	141
I [mm]	45
I [mm]	150
I [mm]	65
I [mm]	170
I [mm]	69
I [mm]	185
I [mm]	88
L [mm]	263
L [mm]	103
L [mm]	295
L [mm]	119
L [mm]	332.5
L [mm]	149.5
L [mm]	178
L [mm]	197
L [mm]	63
L [mm]	231
L [mm]	72.5
S [mm]	80
S [mm]	25
S [mm]	90
S [mm]	32
S [mm]	100
S [mm]	40
S [mm]	110
S [mm]	50
S [mm]	63
S [mm]	70
S [mm]	20
d [mm]	40
d [mm]	110
d [mm]	50
d [mm]	63
d [mm]	70
d [mm]	20
d [mm]	80
d [mm]	25
d [mm]	90
d [mm]	32
d [mm]	100

Download:

Katalog ATP Gelenkköpfe

Gelenkköpfe für Hydraulik Zylinder

Download (2.15MB)
