Serie L Gerade-Einschraubstutzen EGESD - M-WD

Zum Vergrössern anklicken

Serie L Gerade-Einschraubstutzen EGESD - M-WD

Vorheriges Produkt

Serie S Gerade Einschraubstutzen EGESD - R-WD

Serie S Gerade Einschraubstutzen EGESD - R-WD

Nächstes Produkt

Serie L Gerade Einschraubstutzen P-EGES - R-WD-SV

Serie L Gerade-Einschraubstutzen P-EGES - R-WD-SV

Serie L Gerade-Einschraubstutzen EGESD - M-WD

Einschraubgewinde M und Weichdichtung Elastomer

mit Dichtkegel, O-Ring und Weichdichtung NBR (z.B. Perbunan).
FPM (z.B. Viton) auf Anfrage.

Eaton Walterscheid Verschraubungen.

Zur Favoritenliste hinzufügen

Varianten

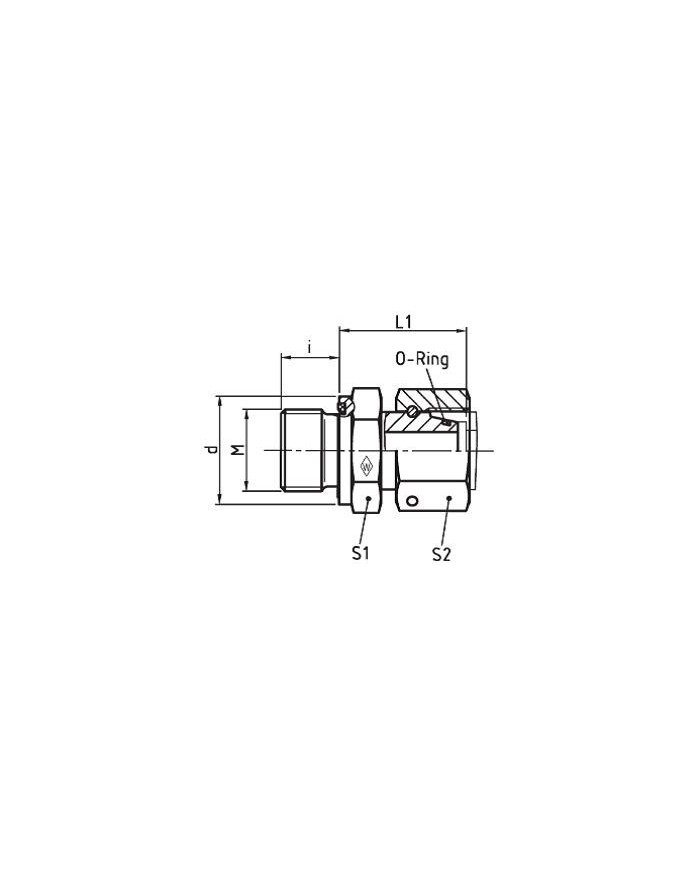

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	M [mm]	d [mm]	i [mm]	Rohr AD	L1 [mm]	S1 [mm]	S2 [mm]
041 334 060	1	EGESD 6 LM-WD	500 bar	10x1	13.9	8	6	24.5	14	17
041 334 080	2	EGESD 8 LM-WD	500 bar	12x1.5	16.9	12	8	26.5	17	17
041 334 100	3	EGESD 10 LM-WD	500 bar	14x1.5	18.9	12	10	27.5	19	19
041 334 120	4	EGESD 12 LM-WD	400 bar	16x1.5	21.9	12	12	30.5	22	22
041 334 150	5	EGESD 15 LM-WD	400 bar	18x1.5	23.9	12	15	31.5	24	27
041 334 180	6	EGESD 18 LM-WD	400 bar	22x1.5	26.9	14	18	31.5	27	32
041 334 220	7	EGESD 22 LM-WD	250 bar	26x1.5	31.9	16	22	32.5	32	36
041 334 280	8	EGESD 28 LM-WD	250 bar	33x2	39.9	18	28	35	41	41
041 334 350	9	EGESD 35 LM-WD	250 bar	42x2	49.9	20	35	42.5	50	50
041 334 420	10	EGESD 42 LM-WD	250 bar	48x2	54.9	22	42	46.5	55	60

Model Code	EGESD 8 LM-WD
Model Code	EGESD 35 LM-WD
Model Code	EGESD 10 LM-WD
Model Code	EGESD 42 LM-WD
Model Code	EGESD 12 LM-WD
Model Code	EGESD 15 LM-WD
Model Code	EGESD 18 LM-WD
Model Code	EGESD 22 LM-WD
Model Code	EGESD 6 LM-WD
Model Code	EGESD 28 LM-WD
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	500 bar
max. Betriebsdruck [bar]	250 bar
max. Betriebsdruck [bar]	400 bar
max. Betriebsdruck [bar]	400 bar
M [mm]	18x1.5
M [mm]	22x1.5
M [mm]	26x1.5
M [mm]	10x1
M [mm]	33x2
M [mm]	12x1.5
M [mm]	42x2
M [mm]	14x1.5
M [mm]	48x2
M [mm]	16x1.5
d [mm]	31.9
d [mm]	13.9
d [mm]	39.9
d [mm]	16.9
d [mm]	49.9
d [mm]	18.9
d [mm]	54.9
d [mm]	21.9
d [mm]	23.9
d [mm]	26.9
i [mm]	22
i [mm]	12
i [mm]	12
i [mm]	14
i [mm]	16
i [mm]	8
i [mm]	18
i [mm]	12
i [mm]	20
i [mm]	12
Rohr AD	12
Rohr AD	15
Rohr AD	18
Rohr AD	22
Rohr AD	6
Rohr AD	28
Rohr AD	8
Rohr AD	35
Rohr AD	10
Rohr AD	42
L1 [mm]	35
L1 [mm]	26.5
L1 [mm]	42.5
L1 [mm]	27.5
L1 [mm]	46.5
L1 [mm]	30.5
L1 [mm]	31.5
L1 [mm]	24.5
L1 [mm]	31.5
L1 [mm]	32.5
S1 [mm]	27
S1 [mm]	32
S1 [mm]	14
S1 [mm]	41
S1 [mm]	17
S1 [mm]	50
S1 [mm]	19
S1 [mm]	55
S1 [mm]	22
S1 [mm]	24
S2 [mm]	41
S2 [mm]	17
S2 [mm]	50
S2 [mm]	19
S2 [mm]	60
S2 [mm]	22
S2 [mm]	27
S2 [mm]	32
S2 [mm]	36
S2 [mm]	17
