Serie LL Gerade-Einschraubstutzen GES - M

Zum Vergrössern anklicken

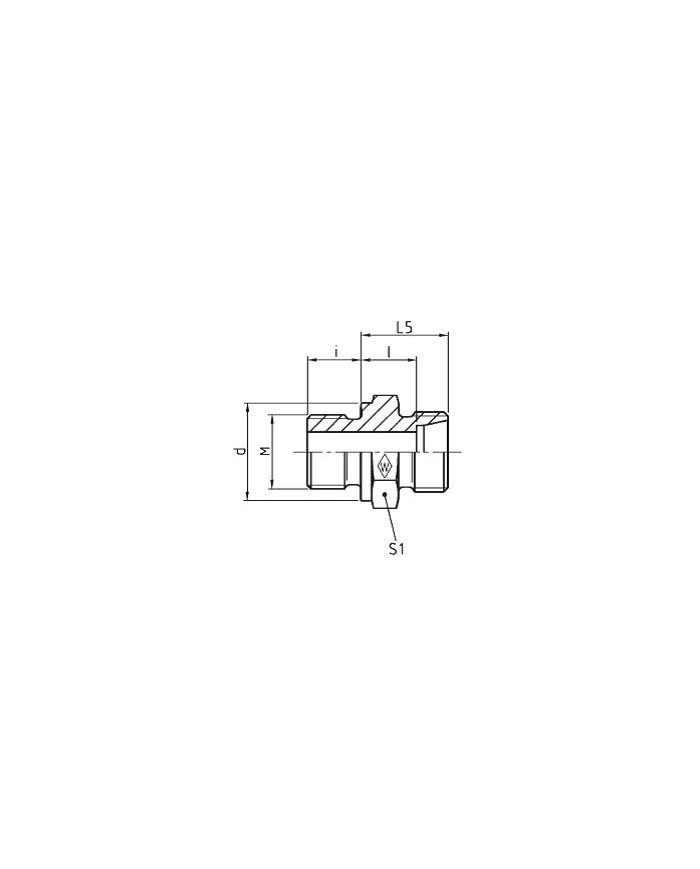

Serie LL Gerade-Einschraubstutzen GES - M

Nächstes Produkt

Serie L Gerade-Einschraubstutzen GES - M

Serie L Gerade-Einschraubstutzen GES - M

Serie LL Gerade-Einschraubstutzen GES - M

Einschraubgewinde M (zylindrisch) Dichtkante Form B

Eaton Walterscheid Verschraubungen

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	M [mm]	Gewicht per 100 Stk. [kg]	l [mm]	d [mm]	i [mm]	Rohr AD	L5 [mm]	S1 [mm]
041 043 504	1	GES 4 LLM	100	8x1	0.9	9.5	12	8	4	13.5	12
041 043 506	2	GES 6 LLM	100	10x1	1.1	8	14	8	6	13.5	14
041 043 508	3	GES 8 LLM	100	10x1	1.2	9	14	8	8	14.5	14

Model Code	GES 4 LLM
Model Code	GES 6 LLM
Model Code	GES 8 LLM
max. Betriebsdruck [bar]	100
max. Betriebsdruck [bar]	100
max. Betriebsdruck [bar]	100
M [mm]	10x1
M [mm]	10x1
M [mm]	8x1
Gewicht per 100 Stk. [kg]	1.1
Gewicht per 100 Stk. [kg]	1.2
Gewicht per 100 Stk. [kg]	0.9
l [mm]	8
l [mm]	9
l [mm]	9.5
d [mm]	14
d [mm]	14
d [mm]	12
i [mm]	8
i [mm]	8
i [mm]	8
Rohr AD	4
Rohr AD	6
Rohr AD	8
L5 [mm]	13.5
L5 [mm]	13.5
L5 [mm]	14.5
S1 [mm]	14
S1 [mm]	14
S1 [mm]	12

Download:

Katalog ATP Verschraubungen

Download (1.94MB)
