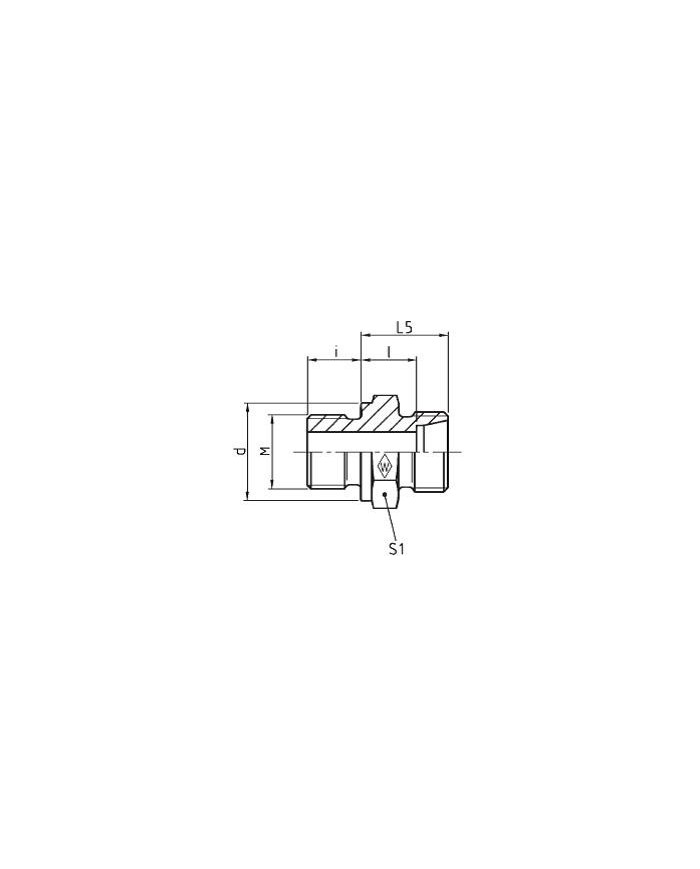

Serie L Gerade-Einschraubstutzen GES - M

Name: Serie L Gerade-Einschraubstutzen GES - M
Brand: ATP Hydraulik Shop
SKU: 335

Einschraubgewinde M (zylindrisch) Dichtkante Form B

Eaton Walterscheid Verschraubungen

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	M [mm]	Gewicht per 100 Stk. [kg]	l [mm]	d [mm]	i [mm]	Rohr AD	L5 [mm]	S1 [mm]
041 042 560	1	GES 6 LM	400	10x1	1.4	8.5	14	8	6	15.5	14
041 042 562	2	GES 6 L/M 12x1.5	400	12x1.5	2.6	10	17	12	6	17	17
041 042 580	3	GES 8 LM	400	12x1.5	2.3	10	17	12	8	17	17
041 042 582	4	GES 8 L/M 14x1.5	400						8
041 042 583	5	GES 8 L/M 18x1.5	400	18x1.5	5.1	11.5	23	12	8	18.5	24
041 042 600	7	GES 10 LM	400	14x1.5	2.9	11	19	12	10	18	19
041 042 601	8	GES 10 L/M 12x1.5	400						10
041 042 602	9	GES 10 L/M 16x1.5	400	16x1.5	4.0	12.5	21	12	10	19.5	22
041 042 603	10	GES 10 L/M 18x1.5	400	18x1.5	5.0	12.5	23	12	10	19.5	24
041 042 605	11	GES 10 L/M 22x1.5	400	22x1.5	7.6	13	27	14	10	20	27
041 042 620	12	GES 12 LM	400	16x1.5	4.0	12.5	21	12	12	19.5	22
041 042 622	13	GES 12 L/M 14x1.5	400	14x1.5					12
041 042 624	14	GES 12 L/M 18x1.5	400	18x1.5	4.7	12.5	23	12	12	19.5	24
041 042 626	15	GES 12 L/M 22x1.5	400	22x1.5	7.3	13	27	14	12	20	27
041 042 650	16	GES 15 LM	400	18x1.5	5.2	13.5	23	12	15	20.5	24
041 042 652	17	GES 15 L/M 16x1.5	400	16x1.5					15
041 042 653	18	GES 15 L/M 22x1.5	400	22x1.5	7.4	14	27	14	15	21	27
041 042 679	19	GES 18 L/M 18x1.5	400	18x1.5	6.4	14	23	12	18	21.5	27
041 042 680	20	GES 18 LM	400	22x1.5	7.6	14.5	27	14	18	22	27
041 042 720	21	GES 22 LM	250	26x1.5	10.1	16.5	31	16	22	24	32
041 042 721	22	GES 22 L/M 22x1.5	250	22x1.5					22
041 042 780	23	GES 28 LM	250	33x2	16.7	17.5	39	18	28	25	41
041 042 850	24	GES 35 LM	250	42x2	28.2	17.5	49	20	35	28	50
041 042 920	25	GES 42 LM	250	48x2	35.8	19	55	22	42	30	55

Model Code	GES 15 L/M 16x1.5
Model Code	GES 10 L/M 22x1.5
Model Code	GES 35 LM
Model Code	GES 8 L/M 14x1.5
Model Code	GES 15 L/M 22x1.5
Model Code	GES 12 LM
Model Code	GES 42 LM
Model Code	GES 8 L/M 18x1.5
Model Code	GES 18 L/M 18x1.5
Model Code	GES 12 L/M 14x1.5
Model Code	GES 10 LM
Model Code	GES 18 LM
Model Code	GES 12 L/M 18x1.5
Model Code	GES 10 L/M 12x1.5
Model Code	GES 22 LM
Model Code	GES 6 LM
Model Code	GES 12 L/M 22x1.5
Model Code	GES 10 L/M 16x1.5
Model Code	GES 22 L/M 22x1.5
Model Code	GES 6 L/M 12x1.5
Model Code	GES 15 LM
Model Code	GES 10 L/M 18x1.5
Model Code	GES 28 LM
Model Code	GES 8 LM
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
M [mm]	48x2
M [mm]	18x1.5
M [mm]	18x1.5
M [mm]	14x1.5
M [mm]	14x1.5
M [mm]	22x1.5
M [mm]	18x1.5
M [mm]	26x1.5
M [mm]	10x1
M [mm]	22x1.5
M [mm]	16x1.5
M [mm]	22x1.5
M [mm]	12x1.5
M [mm]	18x1.5
M [mm]	18x1.5
M [mm]	33x2
M [mm]	12x1.5
M [mm]	16x1.5
M [mm]	22x1.5
M [mm]	42x2
M [mm]	22x1.5
M [mm]	16x1.5
Gewicht per 100 Stk. [kg]	7.3
Gewicht per 100 Stk. [kg]	4.0
Gewicht per 100 Stk. [kg]	2.6
Gewicht per 100 Stk. [kg]	5.2
Gewicht per 100 Stk. [kg]	5.0
Gewicht per 100 Stk. [kg]	16.7
Gewicht per 100 Stk. [kg]	2.3
Gewicht per 100 Stk. [kg]	7.6
Gewicht per 100 Stk. [kg]	28.2
Gewicht per 100 Stk. [kg]	7.4
Gewicht per 100 Stk. [kg]	4.0
Gewicht per 100 Stk. [kg]	35.8
Gewicht per 100 Stk. [kg]	5.1
Gewicht per 100 Stk. [kg]	6.4
Gewicht per 100 Stk. [kg]	2.9
Gewicht per 100 Stk. [kg]	7.6
Gewicht per 100 Stk. [kg]	4.7
Gewicht per 100 Stk. [kg]	10.1
Gewicht per 100 Stk. [kg]	1.4
l [mm]	16.5
l [mm]	8.5
l [mm]	13
l [mm]	12.5
l [mm]	10
l [mm]	13.5
l [mm]	12.5
l [mm]	17.5
l [mm]	10
l [mm]	13
l [mm]	17.5
l [mm]	14
l [mm]	12.5
l [mm]	19
l [mm]	11.5
l [mm]	14
l [mm]	11
l [mm]	14.5
l [mm]	12.5
d [mm]	39
d [mm]	27
d [mm]	21
d [mm]	49
d [mm]	23
d [mm]	23
d [mm]	55
d [mm]	19
d [mm]	23
d [mm]	27
d [mm]	14
d [mm]	27
d [mm]	21
d [mm]	31
d [mm]	17
d [mm]	23
d [mm]	23
d [mm]	17
d [mm]	27
i [mm]	12
i [mm]	22
i [mm]	12
i [mm]	12
i [mm]	12
i [mm]	14
i [mm]	12
i [mm]	16
i [mm]	8
i [mm]	14
i [mm]	12
i [mm]	12
i [mm]	12
i [mm]	12
i [mm]	18
i [mm]	12
i [mm]	14
i [mm]	20
i [mm]	14
Rohr AD	12
Rohr AD	10
Rohr AD	18
Rohr AD	6
Rohr AD	12
Rohr AD	10
Rohr AD	22
Rohr AD	6
Rohr AD	12
Rohr AD	10
Rohr AD	22
Rohr AD	8
Rohr AD	15
Rohr AD	28
Rohr AD	8
Rohr AD	15
Rohr AD	10
Rohr AD	35
Rohr AD	8
Rohr AD	15
Rohr AD	12
Rohr AD	42
Rohr AD	10
Rohr AD	18
L5 [mm]	20.5
L5 [mm]	19.5
L5 [mm]	25
L5 [mm]	17
L5 [mm]	20
L5 [mm]	28
L5 [mm]	21
L5 [mm]	19.5
L5 [mm]	30
L5 [mm]	18.5
L5 [mm]	21.5
L5 [mm]	18
L5 [mm]	22
L5 [mm]	19.5
L5 [mm]	24
L5 [mm]	15.5
L5 [mm]	20
L5 [mm]	19.5
L5 [mm]	17
S1 [mm]	19
S1 [mm]	27
S1 [mm]	24
S1 [mm]	32
S1 [mm]	14
S1 [mm]	27
S1 [mm]	22
S1 [mm]	17
S1 [mm]	24
S1 [mm]	24
S1 [mm]	41
S1 [mm]	17
S1 [mm]	27
S1 [mm]	50
S1 [mm]	27
S1 [mm]	22
S1 [mm]	55
S1 [mm]	24
S1 [mm]	27
