Serie S Gerade-Einschraubstutzen GES - M

Zum Vergrössern anklicken

Serie S Gerade-Einschraubstutzen GES - M

Vorheriges Produkt

Serie L Gerade-Einschraubstutzen GES - M

Serie L Gerade-Einschraubstutzen GES - M

Serie S Gerade-Einschraubstutzen GES - M

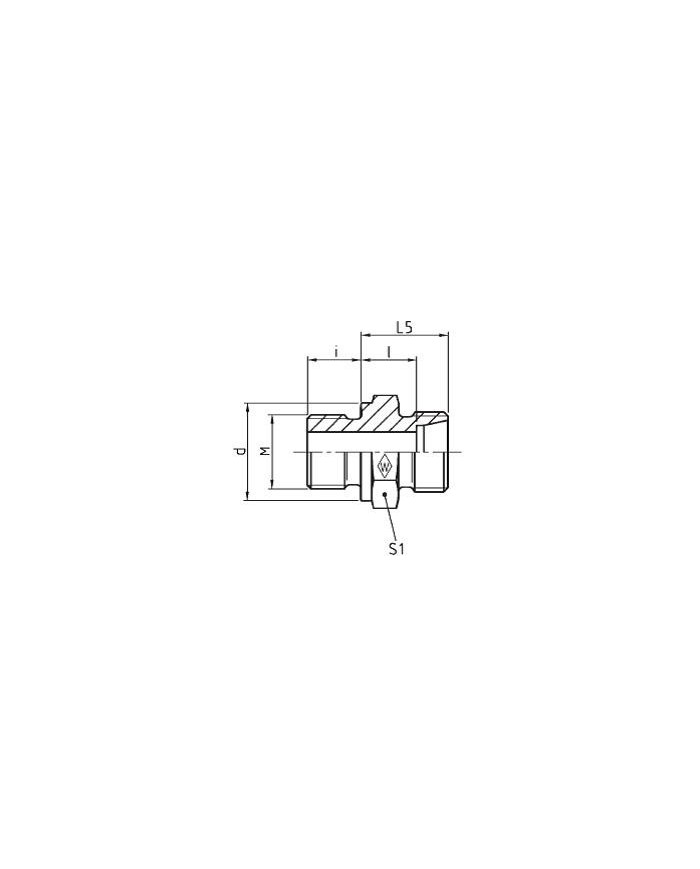

Einschraubgewinde M (zylindrisch) Dichtkante Form B

Eaton Walterscheid Verschraubungen

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	M [mm]	Gewicht per 100 Stk. [kg]	l [mm]	d [mm]	i [mm]	Rohr AD	L5 [mm]	S1 [mm]
042 042 560	1	GES 6 SM	630	12x1.5	3.0	13	17	12	6	20	17
042 042 580	2	GES 8 SM	630	14x1.5	4.3	15	19	12	8	22	19
042 042 600	3	GES 10 SM	630	16x1.5	5.5	15	21	12	10	22.5	22
042 042 620	4	GES 12 SM	630	18x1.5	7.2	17	23	12	12	24.5	24
042 042 640	5	GES 14 SM	630	20x1.5	9.4	19	25	14	14	27	27
042 042 660	6	GES 16 SM	630	22x1.5	9.8	18.5	27	14	16	27	27
042 042 662	7	GES 16 S/M 18x1.5	630	18x1.5					16
042 042 750	9	GES 25 SM	400	33x2	26.9	23	39	18	25	35	41
042 042 800	12	GES 30 SM	250	42x2	42.8	23.5	49	20	30	37	50
042 042 880	13	GES 38 SM	250	48x2	57.5	26	55	22	38	42	55
042 042 700	8	GES 20 SM	400	27x2	15.3	20.5	32	16	20	31	32

Model Code	GES 30 SM
Model Code	GES 10 SM
Model Code	GES 38 SM
Model Code	GES 12 SM
Model Code	GES 20 SM
Model Code	GES 14 SM
Model Code	GES 16 SM
Model Code	GES 16 S/M 18x1.5
Model Code	GES 6 SM
Model Code	GES 25 SM
Model Code	GES 8 SM
max. Betriebsdruck [bar]	630
max. Betriebsdruck [bar]	630
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	630
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	630
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	630
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	630
max. Betriebsdruck [bar]	630
M [mm]	18x1.5
M [mm]	27x2
M [mm]	20x1.5
M [mm]	22x1.5
M [mm]	18x1.5
M [mm]	12x1.5
M [mm]	33x2
M [mm]	14x1.5
M [mm]	42x2
M [mm]	16x1.5
M [mm]	48x2
Gewicht per 100 Stk. [kg]	5.5
Gewicht per 100 Stk. [kg]	57.5
Gewicht per 100 Stk. [kg]	7.2
Gewicht per 100 Stk. [kg]	15.3
Gewicht per 100 Stk. [kg]	9.4
Gewicht per 100 Stk. [kg]	9.8
Gewicht per 100 Stk. [kg]	3.0
Gewicht per 100 Stk. [kg]	26.9
Gewicht per 100 Stk. [kg]	4.3
Gewicht per 100 Stk. [kg]	42.8
l [mm]	23
l [mm]	15
l [mm]	23.5
l [mm]	15
l [mm]	26
l [mm]	17
l [mm]	20.5
l [mm]	19
l [mm]	18.5
l [mm]	13
d [mm]	25
d [mm]	27
d [mm]	17
d [mm]	39
d [mm]	19
d [mm]	49
d [mm]	21
d [mm]	55
d [mm]	23
d [mm]	32
i [mm]	14
i [mm]	12
i [mm]	12
i [mm]	18
i [mm]	12
i [mm]	20
i [mm]	12
i [mm]	22
i [mm]	16
i [mm]	14
Rohr AD	16
Rohr AD	16
Rohr AD	6
Rohr AD	25
Rohr AD	8
Rohr AD	30
Rohr AD	10
Rohr AD	38
Rohr AD	12
Rohr AD	20
Rohr AD	14
L5 [mm]	22.5
L5 [mm]	42
L5 [mm]	24.5
L5 [mm]	31
L5 [mm]	27
L5 [mm]	27
L5 [mm]	20
L5 [mm]	35
L5 [mm]	22
L5 [mm]	37
S1 [mm]	17
S1 [mm]	41
S1 [mm]	19
S1 [mm]	50
S1 [mm]	22
S1 [mm]	55
S1 [mm]	24
S1 [mm]	32
S1 [mm]	27
S1 [mm]	27
