6000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

6000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI rostfreier Stahl 1.4404

komplett mit M-Schrauben und O-Ringen

Zur Favoritenliste hinzufügen

Varianten

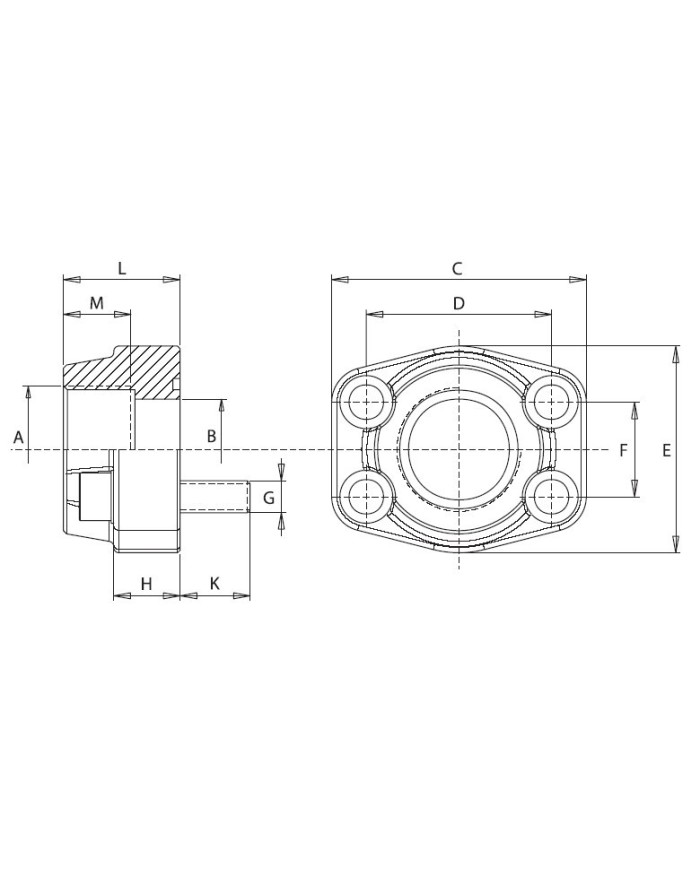

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	K [mm]	L [mm]	M [mm]	O-Ring	G
070 530 204	1	RF-C.F.S. 401-GAS-M	420	3/8"	13	57	40.5	47	18.2	16	14	36	13	AN210	M8
070 530 207	2	RF-C.F.S. 402-GAS-M	420	3/4"	19	71	50.8	53	23.8	18	16	36	18	AN214	M10
070 530 210	3	RF-C.F.S. 403-GAS-M	420	1"	25	80	57.2	69	27.8	20	19	44	20	AN219	M12
070 530 213	4	RF-C.F.S. 404-GAS-M	420	1 1/4"	31	94	66.6	77	31.8	27	22	44	22	AN222	M14
070 530 216	5	RF-C.F.S. 405-GAS-M	420	1 1/2"	38	106	79.3	89	36.5	30	24	51	24	AN225	M16
070 530 220	6	RF-C.F.S. 406-GAS-M	420	2"	50	135	96.8	116	44.5	37	32	70	33	AN228	M20

Model Code	RF-C.F.S. 401-GAS-M
Model Code	RF-C.F.S. 402-GAS-M
Model Code	RF-C.F.S. 403-GAS-M
Model Code	RF-C.F.S. 404-GAS-M
Model Code	RF-C.F.S. 405-GAS-M
Model Code	RF-C.F.S. 406-GAS-M
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	2"
A ["]	3/8"
A ["]	3/4"
A ["]	1"
A ["]	1 1/4"
A ["]	1 1/2"
B [mm]	19
B [mm]	25
B [mm]	31
B [mm]	38
B [mm]	50
B [mm]	13
C [mm]	71
C [mm]	80
C [mm]	94
C [mm]	106
C [mm]	135
C [mm]	57
D [mm]	50.8
D [mm]	57.2
D [mm]	66.6
D [mm]	79.3
D [mm]	96.8
D [mm]	40.5
E [mm]	69
E [mm]	77
E [mm]	89
E [mm]	116
E [mm]	47
E [mm]	53
F [mm]	27.8
F [mm]	31.8
F [mm]	36.5
F [mm]	44.5
F [mm]	18.2
F [mm]	23.8
H [mm]	27
H [mm]	30
H [mm]	37
H [mm]	16
H [mm]	18
H [mm]	20
K [mm]	22
K [mm]	24
K [mm]	32
K [mm]	14
K [mm]	16
K [mm]	19
L [mm]	44
L [mm]	51
L [mm]	70
L [mm]	36
L [mm]	36
L [mm]	44
M [mm]	24
M [mm]	33
M [mm]	13
M [mm]	18
M [mm]	20
M [mm]	22
O-Ring	AN225
O-Ring	AN228
O-Ring	AN210
O-Ring	AN214
O-Ring	AN219
O-Ring	AN222
G	M16
G	M20
G	M8
G	M10
G	M12
G	M14

Download:

Katalog SAE Flansche rostfrei

SAE Flansche - Stahl rostfrei

Download (720.74KB)
