6000 PSI Stahl ASTM/A 105

Zum Vergrössern anklicken

6000 PSI Stahl ASTM/A 105

Vorheriges Produkt

3000 PSI Stahl ASTM/A 105

3000 PSI Stahl S355J2

Nächstes Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI Stahl S355J2

komplett mit M-Schrauben und O-Ringen

Zur Favoritenliste hinzufügen

Varianten

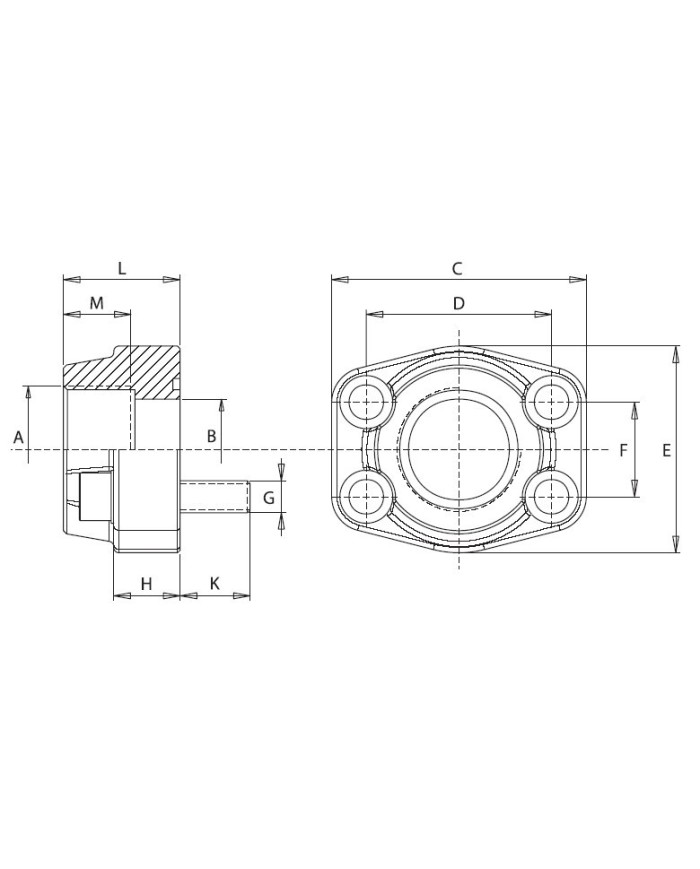

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	K [mm]	L [mm]	M [mm]	O-Ring	G
070 531 303	1	C.F.S. 401-NPT-M	420	3/8"	13	58	40.5	48	18.3	16	14	36	19	AN210	M8
070 531 305	2	C.F.S. 401-NPT-M	420	1/2"	13	58	40.5	48	18.3	16	14	36	19	AN210	M8
070 531 307	3	C.F.S. 402-NPT-M	420	3/4"	19	72	50.8	54	23.8	19	16	36	22	AN214	M10
070 531 310	4	C.F.S. 403-NPT-M	420	1"	25	81	57.1	70	27.8	24	19	44	24	AN219	M12
070 531 312	5	C.F.S. 404-NPT-M	420	1 1/4"	31	95	66.7	78	31.6	27	22	44	25	AN222	M14
070 531 315	6	C.F.S. 405-NPT-M	420	1 1/2"	38	107	79.4	90	36.5	30	24	51	28	AN225	M16

Model Code	C.F.S. 403-NPT-M
Model Code	C.F.S. 404-NPT-M
Model Code	C.F.S. 405-NPT-M
Model Code	C.F.S. 401-NPT-M
Model Code	C.F.S. 401-NPT-M
Model Code	C.F.S. 402-NPT-M
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	1/2"
A ["]	3/4"
A ["]	1"
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	3/8"
B [mm]	25
B [mm]	31
B [mm]	38
B [mm]	13
B [mm]	13
B [mm]	19
C [mm]	81
C [mm]	95
C [mm]	107
C [mm]	58
C [mm]	58
C [mm]	72
D [mm]	66.7
D [mm]	79.4
D [mm]	40.5
D [mm]	40.5
D [mm]	50.8
D [mm]	57.1
E [mm]	78
E [mm]	90
E [mm]	48
E [mm]	48
E [mm]	54
E [mm]	70
F [mm]	36.5
F [mm]	18.3
F [mm]	18.3
F [mm]	23.8
F [mm]	27.8
F [mm]	31.6
H [mm]	30
H [mm]	16
H [mm]	16
H [mm]	19
H [mm]	24
H [mm]	27
K [mm]	24
K [mm]	14
K [mm]	14
K [mm]	16
K [mm]	19
K [mm]	22
L [mm]	36
L [mm]	36
L [mm]	36
L [mm]	44
L [mm]	44
L [mm]	51
M [mm]	19
M [mm]	19
M [mm]	22
M [mm]	24
M [mm]	25
M [mm]	28
O-Ring	AN210
O-Ring	AN210
O-Ring	AN214
O-Ring	AN219
O-Ring	AN222
O-Ring	AN225
G	M8
G	M10
G	M12
G	M14
G	M16
G	M8

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
