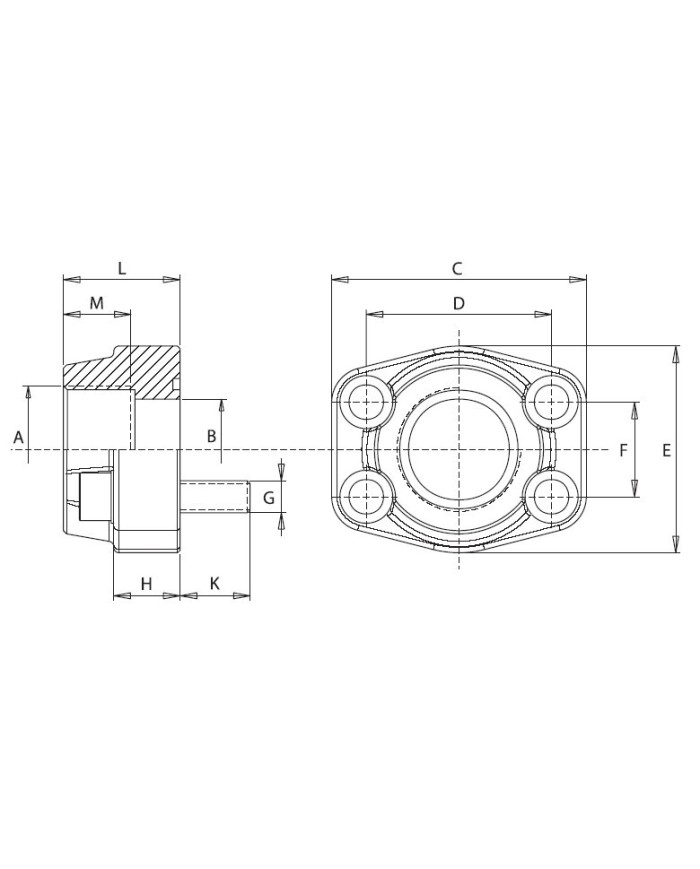

3000 PSI Stahl ASTM/A 105

Zum Vergrössern anklicken

3000 PSI Stahl ASTM/A 105

Nächstes Produkt

6000 PSI Stahl ASTM/A 105

6000 PSI Stahl S355J2

3000 PSI Stahl S355J2

komplett mit M-Schrauben und O-Ringen

Zur Favoritenliste hinzufügen

Varianten

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	K [mm]	L [mm]	M [mm]	O-Ring	G
070 511 305	1	C.F.S. 080-NPT-M	345	1/2"	13	58	38	48	17.5	16	14	36	19	AN210	M8
070 511 307	2	C.F.S. 100-NPT-M	345	3/4"	19	67	47.6	50	22.2	18	16	36	19	AN214	M10
070 511 310	3	C.F.S. 102-NPT-M	345	1"	25	72	52.4	54	26.2	18	16	38	19	AN219	M10
070 511 312	4	C.F.S. 104-NPT-M	275	1 1/4"	31	81	58.7	70	30.2	21	18	41	22	AN222	M10
070 511 315	5	C.F.S. 106-NPT-M	200	1 1/2"	38	95	70	78	35.7	25	18	44	24	AN225	M12
070 511 320	6	C.F.S. 108-NPT-M	200	2"	50	104	77.8	90	42.9	25	18	45	26	AN228	M12

Model Code	C.F.S. 108-NPT-M
Model Code	C.F.S. 080-NPT-M
Model Code	C.F.S. 100-NPT-M
Model Code	C.F.S. 102-NPT-M
Model Code	C.F.S. 104-NPT-M
Model Code	C.F.S. 106-NPT-M
max. Betriebsdruck [bar]	200
max. Betriebsdruck [bar]	345
max. Betriebsdruck [bar]	345
max. Betriebsdruck [bar]	345
max. Betriebsdruck [bar]	275
max. Betriebsdruck [bar]	200
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	2"
A ["]	1/2"
A ["]	3/4"
A ["]	1"
B [mm]	13
B [mm]	19
B [mm]	25
B [mm]	31
B [mm]	38
B [mm]	50
C [mm]	58
C [mm]	67
C [mm]	72
C [mm]	81
C [mm]	95
C [mm]	104
D [mm]	38
D [mm]	47.6
D [mm]	52.4
D [mm]	58.7
D [mm]	70
D [mm]	77.8
E [mm]	50
E [mm]	54
E [mm]	70
E [mm]	78
E [mm]	90
E [mm]	48
F [mm]	22.2
F [mm]	26.2
F [mm]	30.2
F [mm]	35.7
F [mm]	42.9
F [mm]	17.5
H [mm]	18
H [mm]	18
H [mm]	21
H [mm]	25
H [mm]	25
H [mm]	16
K [mm]	16
K [mm]	18
K [mm]	18
K [mm]	18
K [mm]	14
K [mm]	16
L [mm]	38
L [mm]	41
L [mm]	44
L [mm]	45
L [mm]	36
L [mm]	36
M [mm]	22
M [mm]	24
M [mm]	26
M [mm]	19
M [mm]	19
M [mm]	19
O-Ring	AN222
O-Ring	AN225
O-Ring	AN228
O-Ring	AN210
O-Ring	AN214
O-Ring	AN219
G	M12
G	M12
G	M8
G	M10
G	M10
G	M10

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
