3000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

3000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

6000 PSI Stahl ASTM/A 105

6000 PSI Stahl S355J2

Nächstes Produkt

6000 PSI rostfreier Stahl 1.4404

6000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

Zur Favoritenliste hinzufügen

Varianten

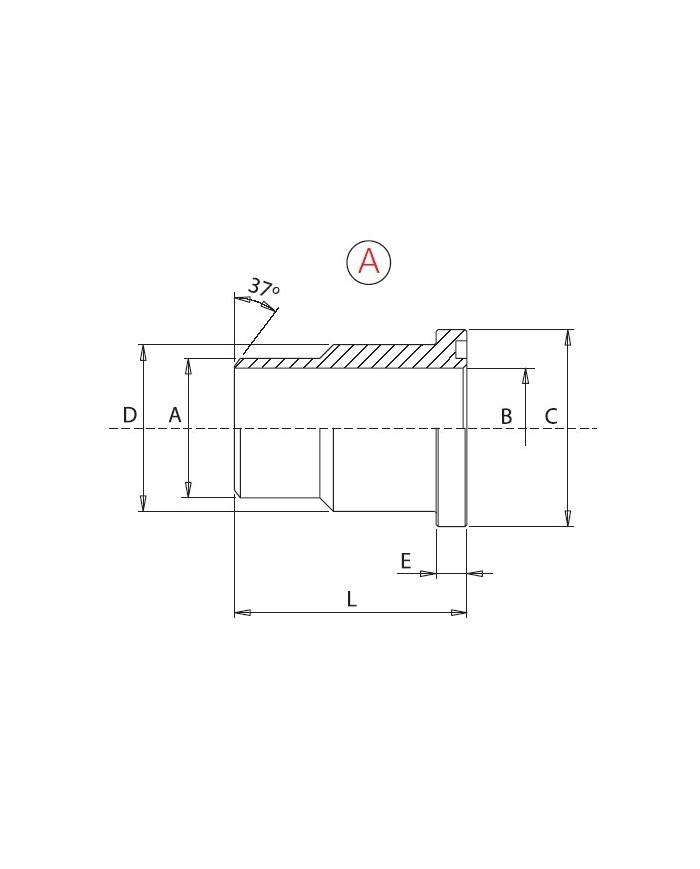

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	für Flansch ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	L [mm]	O-Ring
070 517 906	1	RF-C. 3001-ST-A	210	1/2"	16	12	30.2	23.9	6.7	41	AN210
070 517 908	2	RF-C. 3002-ST-A	210	3/4"	25	19	38.1	31.7	6.7	50	AN214
070 517 911	3	RF-C. 3003-ST-A	210	1"	30	22	44.4	38	8	50	AN219
070 517 913	4	RF-C. 3004-ST-A	210	1 1/4"	38	28	50.8	43	8	55	AN222
070 517 916	5	RF-C. 3005-ST-A	210	1 1/2"	45	35	60.3	50	8	57	AN225
070 517 921	6	RF-C. 3006-ST-A	210	2"	60	45	71.4	62	9.5	57	AN228
070 517 926	7	RF-C. 3007-ST-A	175	2 1/2"	70	55	84.1	74	9.5	58	AN232

Model Code	RF-C. 3005-ST-A
Model Code	RF-C. 3006-ST-A
Model Code	RF-C. 3007-ST-A
Model Code	RF-C. 3001-ST-A
Model Code	RF-C. 3002-ST-A
Model Code	RF-C. 3003-ST-A
Model Code	RF-C. 3004-ST-A
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	175
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
für Flansch ["]	2 1/2"
für Flansch ["]	1/2"
für Flansch ["]	3/4"
für Flansch ["]	1"
für Flansch ["]	1 1/4"
für Flansch ["]	1 1/2"
für Flansch ["]	2"
A [mm]	38
A [mm]	45
A [mm]	60
A [mm]	70
A [mm]	16
A [mm]	25
A [mm]	30
B [mm]	28
B [mm]	35
B [mm]	45
B [mm]	55
B [mm]	12
B [mm]	19
B [mm]	22
C [mm]	44.4
C [mm]	50.8
C [mm]	60.3
C [mm]	71.4
C [mm]	84.1
C [mm]	30.2
C [mm]	38.1
D [mm]	38
D [mm]	43
D [mm]	50
D [mm]	62
D [mm]	74
D [mm]	23.9
D [mm]	31.7
E [mm]	6.7
E [mm]	8
E [mm]	8
E [mm]	8
E [mm]	9.5
E [mm]	9.5
E [mm]	6.7
L [mm]	41
L [mm]	50
L [mm]	50
L [mm]	55
L [mm]	57
L [mm]	57
L [mm]	58
O-Ring	AN232
O-Ring	AN210
O-Ring	AN214
O-Ring	AN219
O-Ring	AN222
O-Ring	AN225
O-Ring	AN228

Download:

Katalog SAE Flansche rostfrei

SAE Flansche - Stahl rostfrei

Download (720.74KB)
