6000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

6000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI rostfreier Stahl 1.4404

Zur Favoritenliste hinzufügen

Varianten

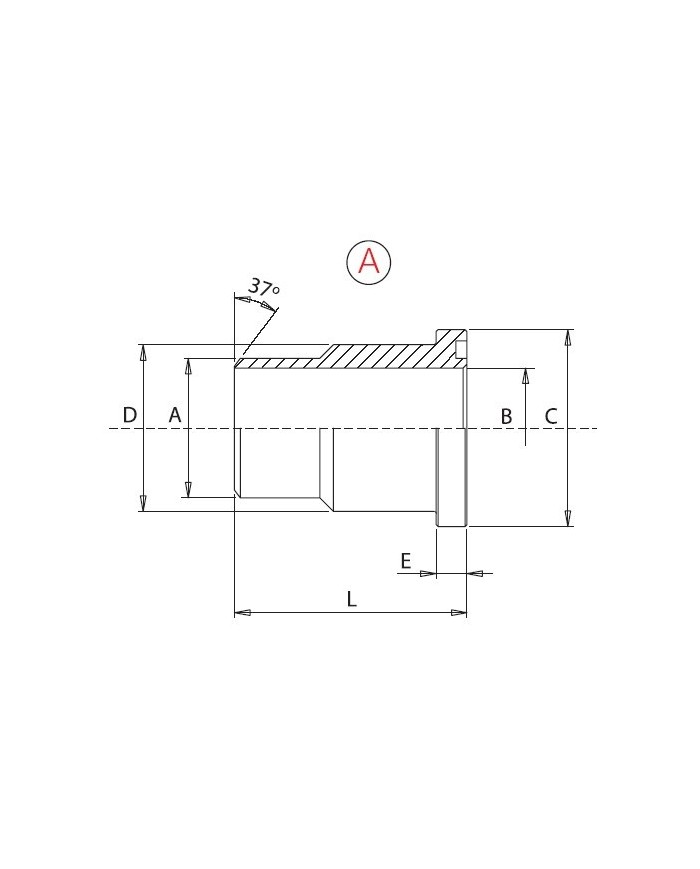

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	für Flansch ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	L [mm]	O-Ring
070 537 906	1	RF-C. 6001-ST-A	420	1/2"	17	12	31.8	24	7.7	34	AN210
070 537 908	2	RF-C. 6002-ST-A	420	3/4"	25	18	41.3	32	8.7	38	AN214
070 537 912	3	RF-C. 6003-ST-A	420	1"	30	22	47.6	38.5	9.5	40	AN219
070 537 913	4	RF-C. 6004-ST-A	420	1 1/4"	38	27	54	44	10.3	45	AN222
070 537 916	5	RF-C. 6005-ST-A	420	1 1/2"	45	32	63.5	51	12.5	50	AN225
070 537 921	6	RF-C. 6006-ST-A	420	2"	60	45	79.4	67	12.5	58	AN228

Model Code	RF-C. 6004-ST-A
Model Code	RF-C. 6005-ST-A
Model Code	RF-C. 6006-ST-A
Model Code	RF-C. 6001-ST-A
Model Code	RF-C. 6002-ST-A
Model Code	RF-C. 6003-ST-A
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
für Flansch ["]	1/2"
für Flansch ["]	3/4"
für Flansch ["]	1"
für Flansch ["]	1 1/4"
für Flansch ["]	1 1/2"
für Flansch ["]	2"
A [mm]	45
A [mm]	60
A [mm]	17
A [mm]	25
A [mm]	30
A [mm]	38
B [mm]	32
B [mm]	45
B [mm]	12
B [mm]	18
B [mm]	22
B [mm]	27
C [mm]	79.4
C [mm]	31.8
C [mm]	41.3
C [mm]	47.6
C [mm]	54
C [mm]	63.5
D [mm]	67
D [mm]	24
D [mm]	32
D [mm]	38.5
D [mm]	44
D [mm]	51
E [mm]	12.5
E [mm]	7.7
E [mm]	8.7
E [mm]	9.5
E [mm]	10.3
E [mm]	12.5
L [mm]	34
L [mm]	38
L [mm]	40
L [mm]	45
L [mm]	50
L [mm]	58
O-Ring	AN210
O-Ring	AN214
O-Ring	AN219
O-Ring	AN222
O-Ring	AN225
O-Ring	AN228

Download:

Katalog SAE Flansche rostfrei

SAE Flansche - Stahl rostfrei

Download (720.74KB)
