3000 PSI Stahl ASTM/A 105

Zum Vergrössern anklicken

3000 PSI Stahl ASTM/A 105

Nächstes Produkt

6000 PSI Stahl ASTM/A 105

6000 PSI Stahl S355J2

3000 PSI Stahl S355J2

komplett mit M-Schrauben und O-Ringen

Zur Favoritenliste hinzufügen

Varianten

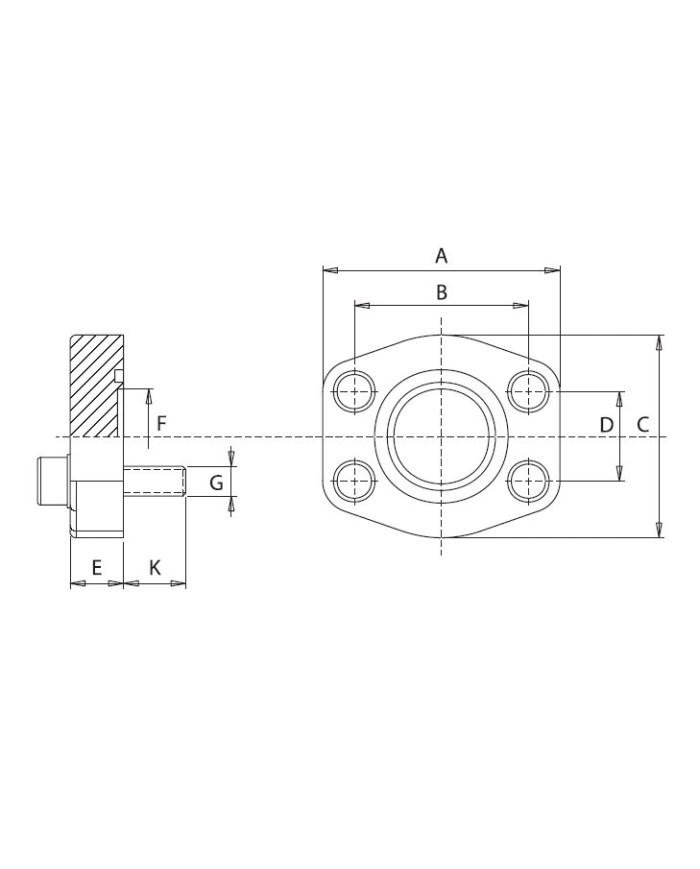

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	K [mm]	O-Ring	G
070 515 207	1	C.F.C.S. 100-M	345	3/4"	67	47.6	50	22.2	18	15	16	AN214	M10
070 515 210	2	C.F.C.S. 102-M	345	1"	72	52.4	54	26.2	19	18	16	AN219	M10
070 515 211	3	C.F.C.S. 104-M	275	1 1/4"	80	58.7	70	30.2	21	23	18	AN222	M10
070 515 215	4	C.F.C.S. 106-M	200	1 1/2"	96	69.8	78	35.7	24	28	19	AN225	M12
070 515 220	5	C.F.C.S. 108-M	200	2"	104	77.8	90	42.9	24	45	19	AN228	M12
070 515 225	6	C.F.C.S. 110-M	175	2 1/2"	117	88.9	102	50.8	25	58	19	AN232	M12
070 515 230	7	C.F.C.S. 112-M	135	3"	137	106.4	125	61.9	25	70	27	AN237	M16
070 515 235	8	C.F.C.S. 114-M	35	3 1/2"	153	120.6	137	69.8	25	85	27	AN241	M16
070 515 240	9	C.F.C.S. 116-M	35	4"	163	130.2	147	77.8	25	95	27	AN245	M16

Model Code	C.F.C.S. 108-M
Model Code	C.F.C.S. 110-M
Model Code	C.F.C.S. 112-M
Model Code	C.F.C.S. 100-M
Model Code	C.F.C.S. 114-M
Model Code	C.F.C.S. 102-M
Model Code	C.F.C.S. 116-M
Model Code	C.F.C.S. 104-M
Model Code	C.F.C.S. 106-M
max. Betriebsdruck [bar]	345
max. Betriebsdruck [bar]	35
max. Betriebsdruck [bar]	345
max. Betriebsdruck [bar]	35
max. Betriebsdruck [bar]	275
max. Betriebsdruck [bar]	200
max. Betriebsdruck [bar]	200
max. Betriebsdruck [bar]	175
max. Betriebsdruck [bar]	135
A ["]	2 1/2"
A ["]	3"
A ["]	3/4"
A ["]	3 1/2"
A ["]	1"
A ["]	4"
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	2"
A [mm]	72
A [mm]	163
A [mm]	80
A [mm]	96
A [mm]	104
A [mm]	117
A [mm]	137
A [mm]	67
A [mm]	153
B [mm]	88.9
B [mm]	106.4
B [mm]	47.6
B [mm]	120.6
B [mm]	52.4
B [mm]	130.2
B [mm]	58.7
B [mm]	69.8
B [mm]	77.8
C [mm]	78
C [mm]	90
C [mm]	102
C [mm]	125
C [mm]	50
C [mm]	137
C [mm]	54
C [mm]	147
C [mm]	70
D [mm]	61.9
D [mm]	22.2
D [mm]	69.8
D [mm]	26.2
D [mm]	77.8
D [mm]	30.2
D [mm]	35.7
D [mm]	42.9
D [mm]	50.8
E [mm]	24
E [mm]	25
E [mm]	25
E [mm]	18
E [mm]	25
E [mm]	19
E [mm]	25
E [mm]	21
E [mm]	24
F [mm]	18
F [mm]	95
F [mm]	23
F [mm]	28
F [mm]	45
F [mm]	58
F [mm]	70
F [mm]	15
F [mm]	85
K [mm]	19
K [mm]	27
K [mm]	16
K [mm]	27
K [mm]	16
K [mm]	27
K [mm]	18
K [mm]	19
K [mm]	19
O-Ring	AN219
O-Ring	AN245
O-Ring	AN222
O-Ring	AN225
O-Ring	AN228
O-Ring	AN232
O-Ring	AN237
O-Ring	AN214
O-Ring	AN241
G	M12
G	M12
G	M12
G	M16
G	M10
G	M16
G	M10
G	M16
G	M10

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
