6000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

6000 PSI rostfreier Stahl 1.4404

Nächstes Produkt

6000 PSI Stahl ASTM/A 105

6000 PSI Stahl S355J2

3000 PSI Stahl S355J2

Zur Favoritenliste hinzufügen

Varianten

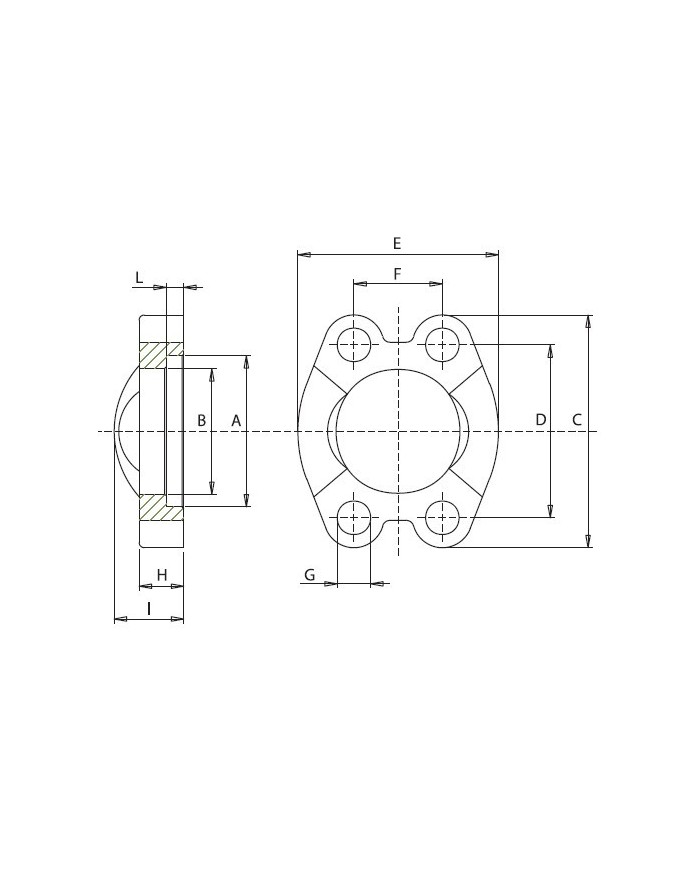

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	I [mm]	L [mm]
070 516 005	1	S.I. 3001-M	210	1/2"	31	24.3	55	38.1	46	17.5	8.75	13	20	6.2
070 516 007	2	S.I. 3002-M	210	3/4"	38.9	32.1	66	47.6	52	22.2	10.5	14	22	6.2
070 516 010	3	S.I. 3003-M	210	1"	45.2	38.5	69	52.4	59	26.2	10.5	16	24	7.5
070 516 011	4	S.I. 3004-M	210	1 1/4"	51.6	43.7	79	58.7	73	30.2	12	14	22	7.5
070 516 015	5	S.I. 3005-M	210	1 1/2"	61.1	50.8	95	69.9	83	35.7	13.5	16	25	7.5
070 516 020	6	S.I. 3006-M	210	2"	72.2	62.7	103	77.8	97	42.9	13.5	16	26	9
070 516 025	7	S.I. 3007-M	175	2 1/2"	84.9	74.9	114	88.9	109	50.8	13.5	19	38	9
070 516 030	8	S.I. 3008-M	135	3"	102.4	90.9	136	106.4	131	61.9	17	22	41	9
070 516 035	9	S.I. 3009-M	35	3 1/2"	115	102.4	151	120.7	140	69.9	17	23	45	10.7

Model Code	S.I. 3005-M
Model Code	S.I. 3006-M
Model Code	S.I. 3007-M
Model Code	S.I. 3001-M
Model Code	S.I. 3008-M
Model Code	S.I. 3002-M
Model Code	S.I. 3009-M
Model Code	S.I. 3003-M
Model Code	S.I. 3004-M
max. Betriebsdruck [bar]	175
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	135
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	35
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
A ["]	3 1/2"
A ["]	1"
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	2"
A ["]	2 1/2"
A ["]	1/2"
A ["]	3"
A ["]	3/4"
A [mm]	102.4
A [mm]	38.9
A [mm]	115
A [mm]	45.2
A [mm]	51.6
A [mm]	61.1
A [mm]	72.2
A [mm]	84.9
A [mm]	31
B [mm]	62.7
B [mm]	74.9
B [mm]	24.3
B [mm]	90.9
B [mm]	32.1
B [mm]	102.4
B [mm]	38.5
B [mm]	43.7
B [mm]	50.8
C [mm]	69
C [mm]	79
C [mm]	95
C [mm]	103
C [mm]	114
C [mm]	55
C [mm]	136
C [mm]	66
C [mm]	151
D [mm]	88.9
D [mm]	38.1
D [mm]	106.4
D [mm]	47.6
D [mm]	120.7
D [mm]	52.4
D [mm]	58.7
D [mm]	69.9
D [mm]	77.8
E [mm]	73
E [mm]	83
E [mm]	97
E [mm]	109
E [mm]	46
E [mm]	131
E [mm]	52
E [mm]	140
E [mm]	59
F [mm]	61.9
F [mm]	22.2
F [mm]	69.9
F [mm]	26.2
F [mm]	30.2
F [mm]	35.7
F [mm]	42.9
F [mm]	50.8
F [mm]	17.5
G [mm]	13.5
G [mm]	13.5
G [mm]	8.75
G [mm]	17
G [mm]	10.5
G [mm]	17
G [mm]	10.5
G [mm]	12
G [mm]	13.5
H [mm]	22
H [mm]	14
H [mm]	23
H [mm]	16
H [mm]	14
H [mm]	16
H [mm]	16
H [mm]	19
H [mm]	13
I [mm]	38
I [mm]	20
I [mm]	41
I [mm]	22
I [mm]	45
I [mm]	24
I [mm]	22
I [mm]	25
I [mm]	26
L [mm]	7.5
L [mm]	9
L [mm]	9
L [mm]	6.2
L [mm]	9
L [mm]	6.2
L [mm]	10.7
L [mm]	7.5
L [mm]	7.5

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
