6000 PSI Stahl ASTM/A 105

Zum Vergrössern anklicken

6000 PSI Stahl ASTM/A 105

Vorheriges Produkt

6000 PSI rostfreier Stahl 1.4404

3000 PSI Stahl S355J2

Nächstes Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI Stahl S355J2

Zur Favoritenliste hinzufügen

Varianten

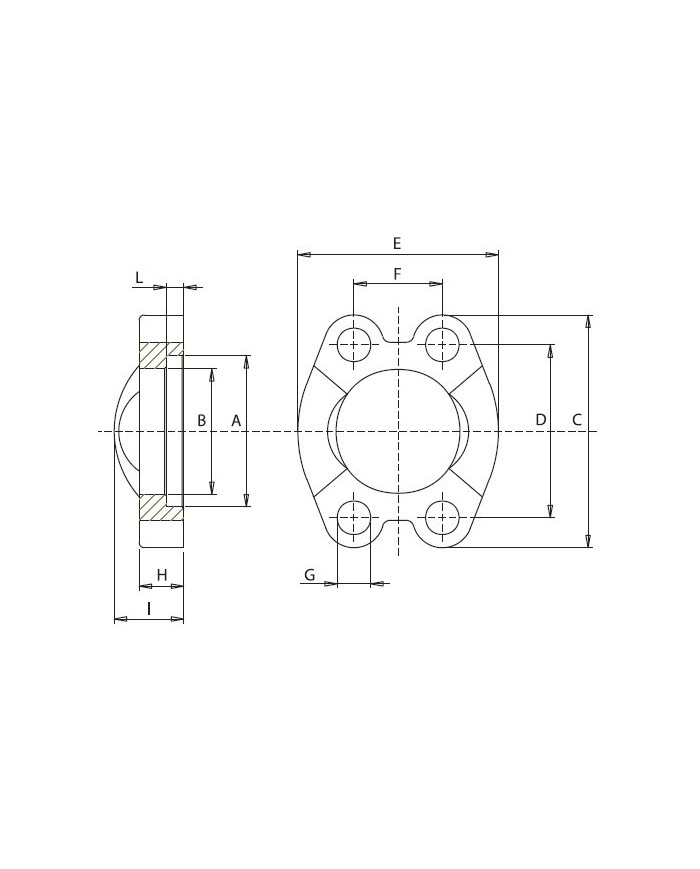

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	I [mm]	L [mm]
070 536 005	1	S.I. 6001-M	420	1/2"	32.5	24.6	58	40.5	48	18.2	8.75	16	22	7.2
070 536 007	2	S.I. 6002-M	420	3/4"	42	32.5	71	50.8	60	23.8	10.5	19	28	8.3
070 536 010	3	S.I. 6003-M	420	1"	48.4	38.9	80	57.2	70	27.8	13	24	32	9
070 536 011	4	S.I. 6004-M	420	1 1/4"	54.8	44.5	97	66.7	78	31.8	15	27	38	9.8
070 536 015	5	S.I. 6005-M	420	1 1/2"	64.3	51.6	112	79.4	96	36.5	17	30	42	12.1
070 536 020	6	S.I. 6006-M	420	2"	80.2	67.6	135	96.8	114	44.4	21	37	52	12.1

Model Code	S.I. 6002-M
Model Code	S.I. 6003-M
Model Code	S.I. 6004-M
Model Code	S.I. 6005-M
Model Code	S.I. 6006-M
Model Code	S.I. 6001-M
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	2"
A ["]	1/2"
A ["]	3/4"
A ["]	1"
A ["]	1 1/4"
A ["]	1 1/2"
A [mm]	42
A [mm]	48.4
A [mm]	54.8
A [mm]	64.3
A [mm]	80.2
A [mm]	32.5
B [mm]	32.5
B [mm]	38.9
B [mm]	44.5
B [mm]	51.6
B [mm]	67.6
B [mm]	24.6
C [mm]	80
C [mm]	97
C [mm]	112
C [mm]	135
C [mm]	58
C [mm]	71
D [mm]	57.2
D [mm]	66.7
D [mm]	79.4
D [mm]	96.8
D [mm]	40.5
D [mm]	50.8
E [mm]	78
E [mm]	96
E [mm]	114
E [mm]	48
E [mm]	60
E [mm]	70
F [mm]	31.8
F [mm]	36.5
F [mm]	44.4
F [mm]	18.2
F [mm]	23.8
F [mm]	27.8
G [mm]	15
G [mm]	17
G [mm]	21
G [mm]	8.75
G [mm]	10.5
G [mm]	13
H [mm]	30
H [mm]	37
H [mm]	16
H [mm]	19
H [mm]	24
H [mm]	27
I [mm]	52
I [mm]	22
I [mm]	28
I [mm]	32
I [mm]	38
I [mm]	42
L [mm]	12.1
L [mm]	12.1
L [mm]	7.2
L [mm]	8.3
L [mm]	9
L [mm]	9.8

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
