DRV bis 80 L/Min.

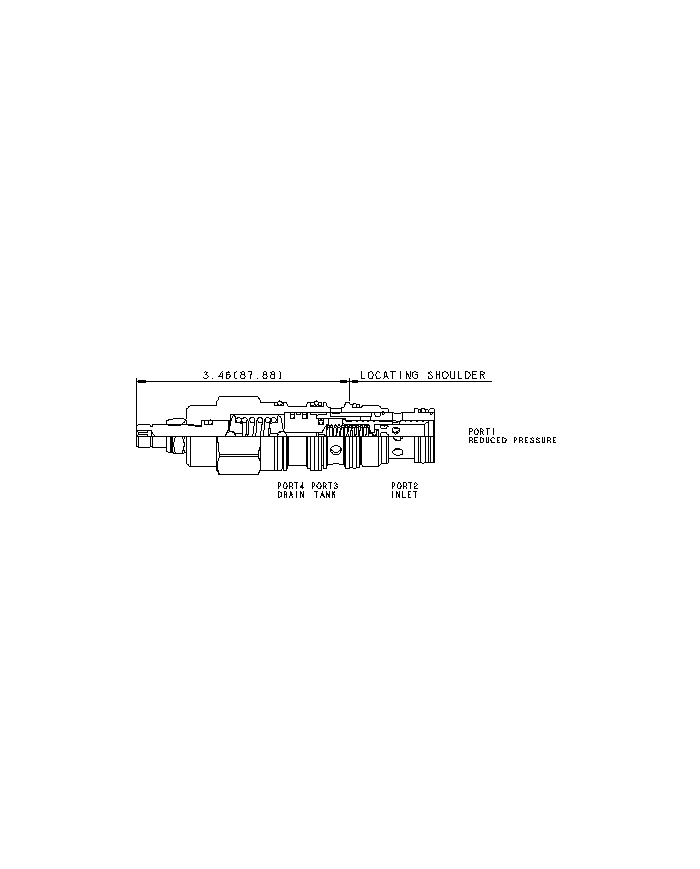

SUN Model PVFA L*

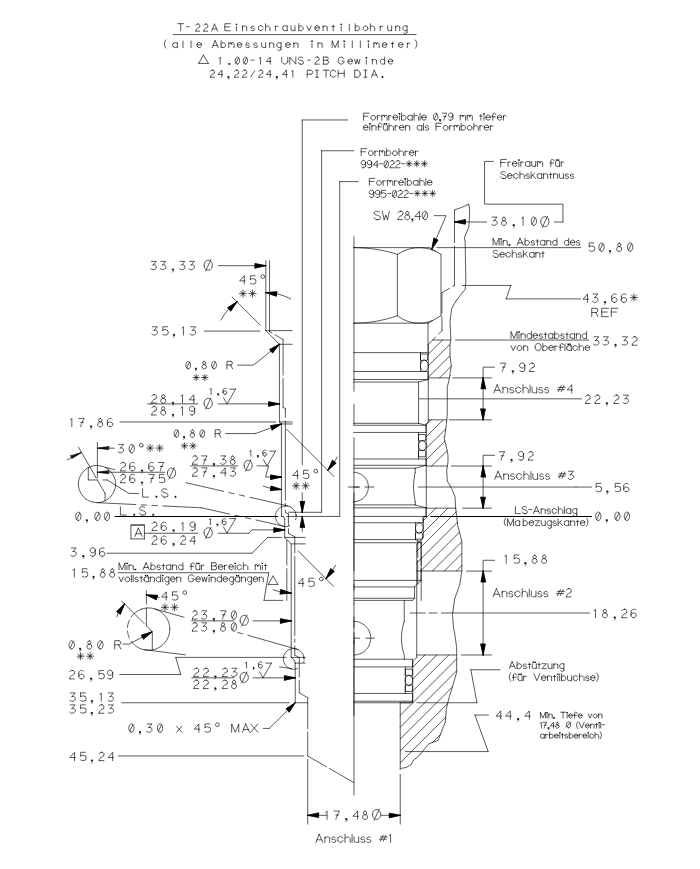

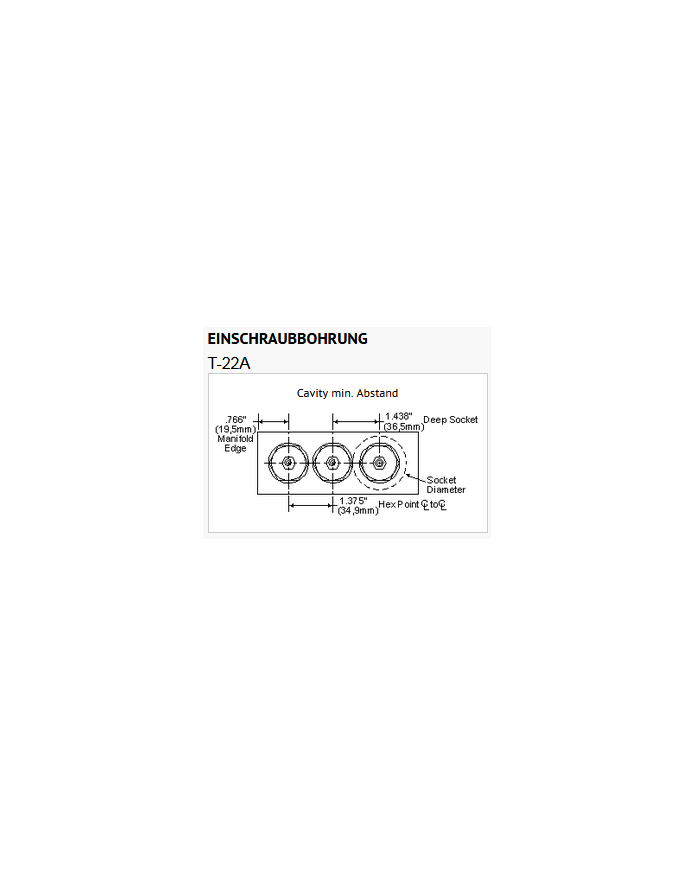

Einschraubbohrung T-22A

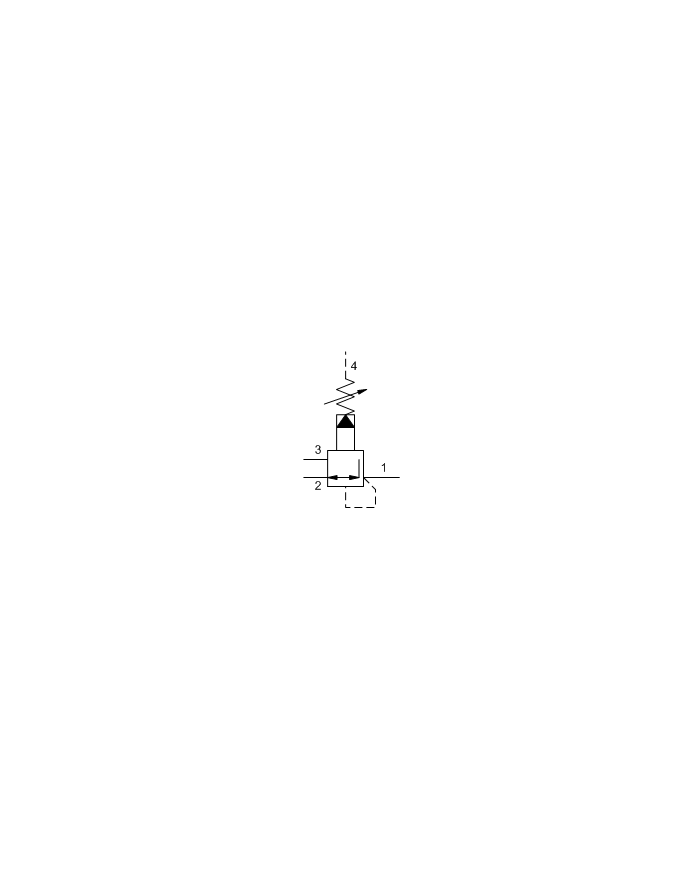

3-Wege-Druckregelventil, vorgesteuert, mit Lecköl nach Anschluss 4
Dieses vorgesteuerte 3-Wege-Druckregelventil mit externer Entlastung reduziert einen hohen Primärdruck an Anschluss 2 auf einen niedrigeren, geregelten Druck an Anschluss 1. Bei Überdruck an Anschluss 1 fließt das Öl über Anschluss 3 zum Tank ab. Das Ventil wird nicht durch Staudruck an Anschluss 3 (Tank) beeinflusst, da die Vorsteuerung separat zu Anschluss 4 entlastet wird, der auch zur Fernsteuerung verwendet werden kann.
- Der maximale Druck an Anschluss 3 sollte 210 bar nicht überschreiten.
- Vorgesteuerte Ventile haben eine sehr geringe Totzone zwischen Druckreduzierung und Druckbegrenzung.
- Der maximal zulässiger Zulaufdruck hängt vom Federeinstellbereich ab. Die Federbereiche D, E, N und Q sind mit einem maximalen Differenzdruck von 140 bar zwischen Zulauf und Ablauf getestet. Federbereiche A, B und H sind mit einem maximalen Differenzdruck von 210 bar zwischen Zulauf und Ablauf getestet. Federbereiche C und W funktionieren mit einem Zulaufdruck von 350 bar.
- Der maximale Druck an Anschluss 4 sollte 350 bar nicht überschreiten.
Einstellung L: Standard Spindelverstellung
Preise sind nur für registrierte Nutzer (B2B-Kunden) sichtbar.
Einloggen
kostenlos registrieren
Varianten
| Artikel-Nr. | Variante | Model Code | max. Betriebsdruck [bar] | max. Durchfluss [L/Min] | Einschraubbohrung | Einstellbereich [bar] | Dichtung | Standard-Einstellung [bar] | Min. Steuerdruck [bar] |
|---|---|---|---|---|---|---|---|---|---|
| 300 210 150 | 2 | PVFA LBV | 350 | 80 | T-22A | 3.5-105 | Viton | 14 | |
| 300 210 145 | 1 | PVFA LAN | 350 | 80 | T-22A | 7-210 | Buna-N | 14 | |
| 300 210 155 | 3 | PVFA LDN | 350 | 80 | T-22A | 1.7-55 | Buna-N | 14 | |
| 300 210 158 | 4 | PVFA LWV | 350 | 80 | T-22A | 10.5-315 | Viton | 14 | |

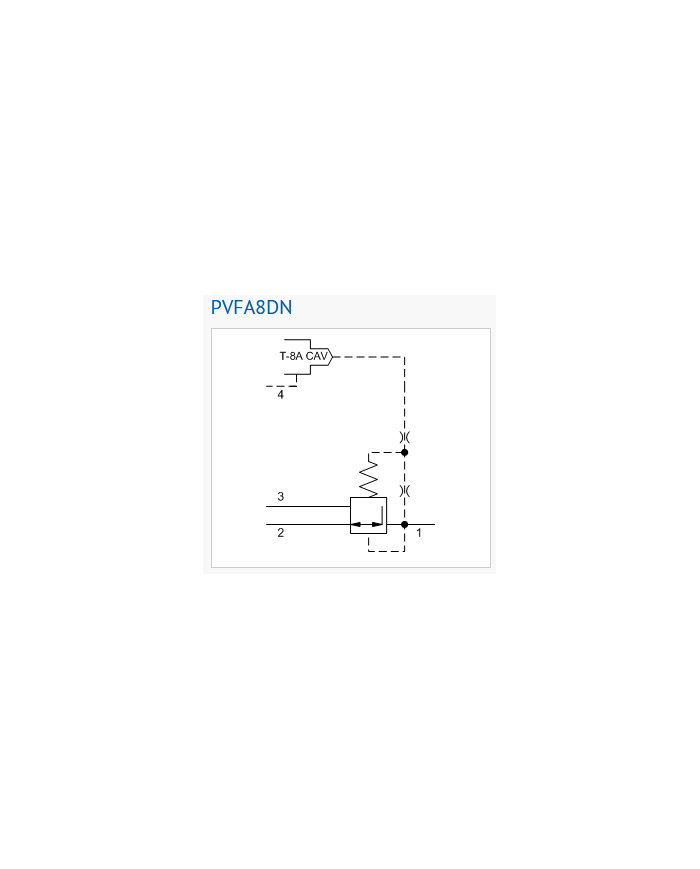

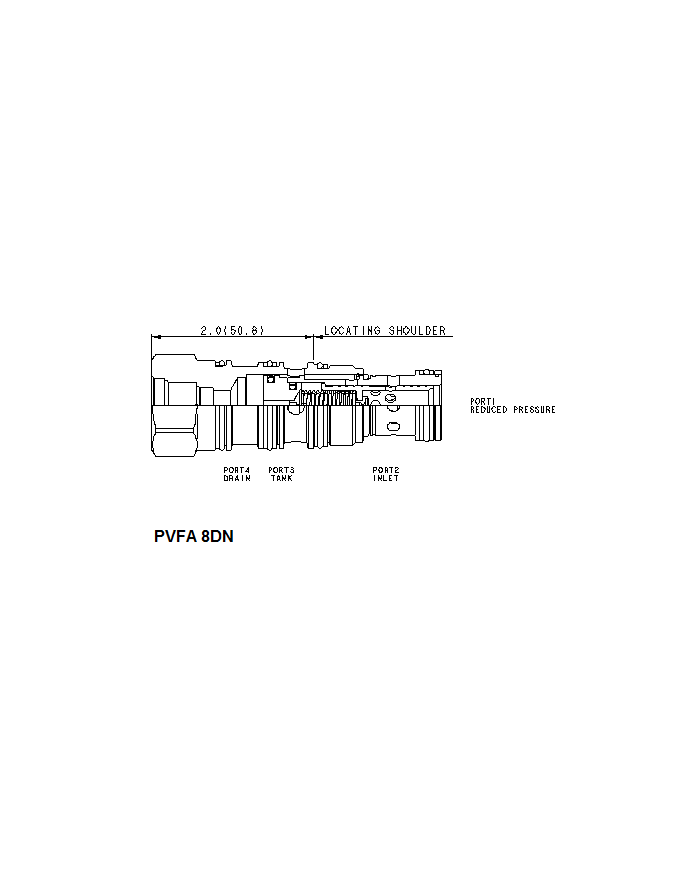

| 300 210 163 | 5 | PVFA 8DN | 350 | 80 | T-22A | Buna-N | 1.7 |
