DRV bis 80 L/Min.

3-Wege-Druckregelventil, entlastbar, vorgesteuert

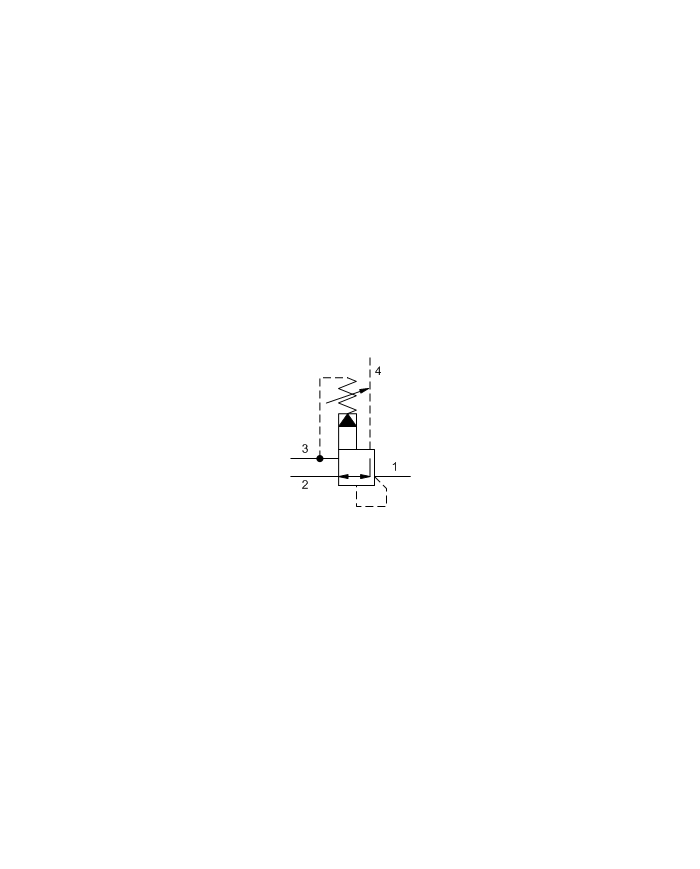

Entlastbare, vorgesteuerte 3-Wege-Druckregelventile reduzieren einen hohen Primärdruck an Anschluss 2 auf einen niedrigeren, geregelten Druck an Anschluss 1. Bei Überdruck an Anschluss 1 fließt Öl über Anschluss 3 zum Tank ab. Der Entlastungsanschluss 4 kann auch zur Fernsteuerung verwendet werden.

• Druck an Anschluss 3 addiert sich 1:1 zum Einstellwert und sollte 210 bar nicht überschreiten.
• Ein Rückölstrom vom regelbaren Ablauf zum Zulauf (Anschluss 1 nach 2) kann den Hauptkolben zuziehen. Wenn die Schaltung einen Rückölstrom fordert, dann sollte ein separates Rückschlagventil eingesetzt werden.
• Vorgesteuerte Ventile haben eine sehr geringe Totzone zwischen Druckreduzierung und Druckbegrenzung.
• Der maximal zulässiger Zulaufdruck hängt vom Federeinstellbereich ab. Die Federbereiche D, E, N und Q sind mit einem maximalen Differenzdruck von 140 bar zwischen Zulauf und Ablauf getestet. Federbereiche A, B und H sind mit einem maximalen Differenzdruck von 210 bar zwischen Zulauf und Ablauf getestet. Federbereiche C und W funktionieren mit einem Zulaufdruck von 350 bar.



Einstellung L: Standard Spindelverstellung
