3000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

3000 PSI rostfreier Stahl 1.4404

Nächstes Produkt

3000 PSI rostfreier Stahl 1.4404

6000 PSI Stahl S355J2

3000 PSI Stahl S355J2

komplett mit M-Schrauben und O-Ringen

Zur Favoritenliste hinzufügen

Varianten

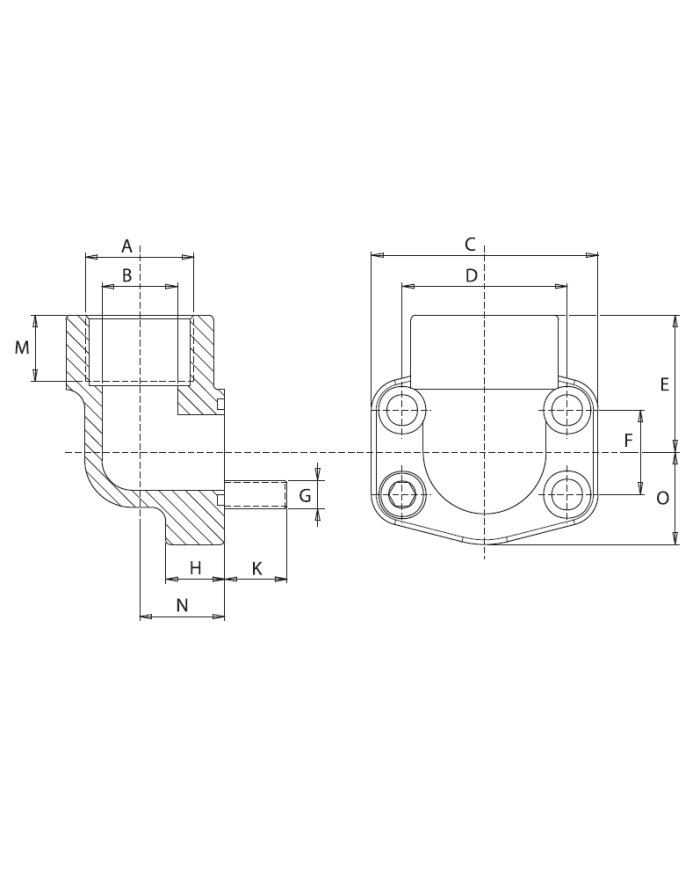

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	K [mm]	M [mm]	O-Ring	G
070 514 607	1	F.S. 300.90°-S-M	345	3/4"	27.2	19	69	47.6	26	22.2	18	15	5	AN214	M10
070 514 610	2	F.S. 302.90°-S-M	345	1"	34.1	25	73	52.4	29	26.2	19	15	6	AN219	M10
070 514 611	3	F.S. 304.90°-S-M	275	1 1/4"	42.8	31	83	58.7	35	30.2	22	17	7	AN222	M10
070 514 615	4	F.S. 306.90°-S-M	200	1 1/2"	48.6	38	96	69.8	44	35.7	25	18	8	AN225	M12
070 514 620	5	F.S. 308.90°-S-M	200	2"	61	50	106	77.8	51	42.9	25	18	10	AN228	M12

Model Code	F.S. 304.90°-S-M
Model Code	F.S. 306.90°-S-M
Model Code	F.S. 308.90°-S-M
Model Code	F.S. 300.90°-S-M
Model Code	F.S. 302.90°-S-M
max. Betriebsdruck [bar]	345
max. Betriebsdruck [bar]	275
max. Betriebsdruck [bar]	200
max. Betriebsdruck [bar]	200
max. Betriebsdruck [bar]	345
A ["]	3/4"
A ["]	1"
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	2"
A [mm]	61
A [mm]	27.2
A [mm]	34.1
A [mm]	42.8
A [mm]	48.6
B [mm]	19
B [mm]	25
B [mm]	31
B [mm]	38
B [mm]	50
C [mm]	69
C [mm]	73
C [mm]	83
C [mm]	96
C [mm]	106
D [mm]	58.7
D [mm]	69.8
D [mm]	77.8
D [mm]	47.6
D [mm]	52.4
E [mm]	44
E [mm]	51
E [mm]	26
E [mm]	29
E [mm]	35
F [mm]	42.9
F [mm]	22.2
F [mm]	26.2
F [mm]	30.2
F [mm]	35.7
H [mm]	18
H [mm]	19
H [mm]	22
H [mm]	25
H [mm]	25
K [mm]	15
K [mm]	17
K [mm]	18
K [mm]	18
K [mm]	15
M [mm]	7
M [mm]	8
M [mm]	10
M [mm]	5
M [mm]	6
O-Ring	AN228
O-Ring	AN214
O-Ring	AN219
O-Ring	AN222
O-Ring	AN225
G	M10
G	M10
G	M10
G	M12
G	M12

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
